| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | WINLEY |
| 인증: | CE,ISO |
| 모델 번호: | D-167/5 |
| 최소 주문 수량: | 1 단위 |
| 가격: | $1000-$10000 |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 30DAYS |
| 지불 조건: | T/T |
| 공급 능력: | 1000개 세트 / 달 |
| 단계: | 단일 단계 | 용량: | 167KVA |
|---|---|---|---|
| 절연 등급: | 클래스 E 절연 - 120°C, 248°F | 임페던스: | 10.0-4.5% 전형적인 |
| 원전 전압: | 12000V | 2차 전압: | 240V/480V |
| 온도 상승: | 65°C | 권취 소재: | 구리 |
| 하이 라이트: | 오버헤드 폴에 장착된 분배 트랜스포머,스톨 마운트 된 분배 트랜스포머 167kva,단일 단계 상부 분배 트랜스포머 |
||

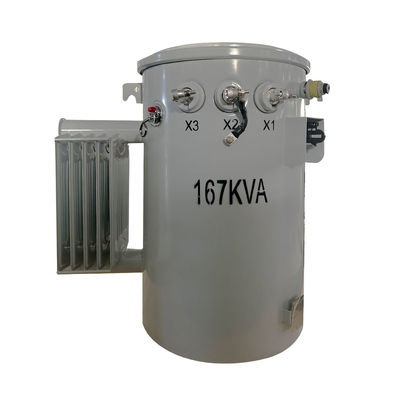

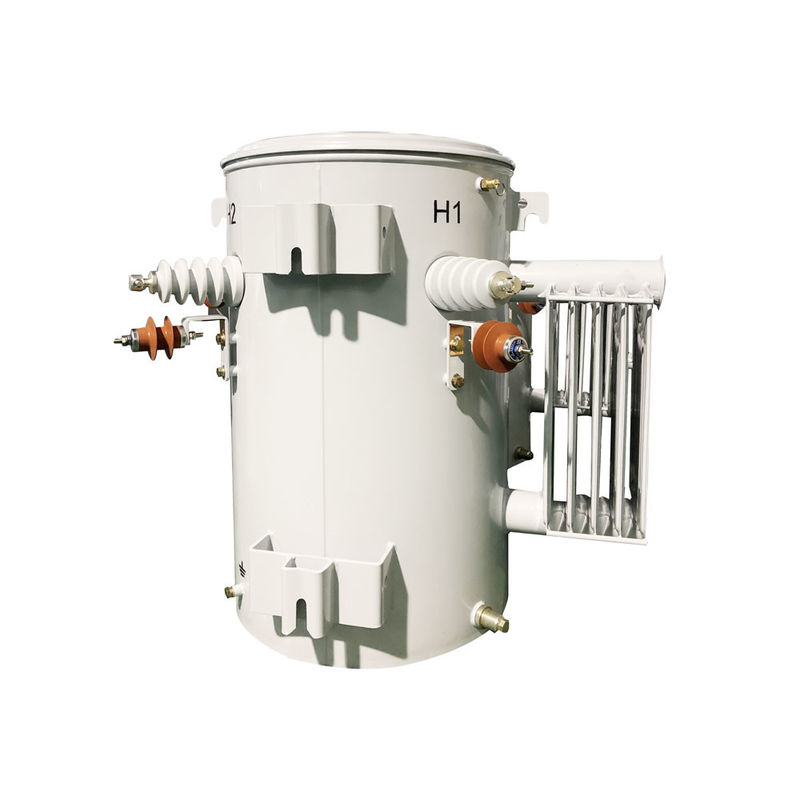

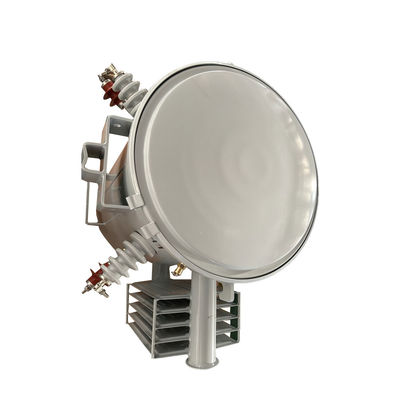

단일 단계 오버헤드 스톨 장착 분배 트랜스포머 167kva 12kv
성능 특성
단相 톱니 장착 변압기는 세相 변압기와 비교하여 전력 분배 필요와 부하 특성이 다르기 때문에 크기가 작습니다. 크기는 용량과 손실에 영향을 받습니다.더 큰 용량 트랜스포머와 함께 구성 요소 및 냉각 메커니즘을 수용하기 위해 더 큰 크기를 필요로합니다.효율적인 전력 전송을 위한 손실을 최소화 하는 것은 물리적 크기에 영향을 미칩니다. 궁극적으로 트랜스포머 크기는 단계 구성, 전력 용량, 효율성 요구 사항,그리고 관련 손실이 요소들은 신뢰성 있는 전력 분배를 보장하기 위한 최적의 설계에 영향을 줍니다.
주요 자료
| 트랜스포머 타입 | 상부 분배 트랜스포머, 일반형 |
| 트랜스포머 구성 | 액체로 가득 차 있는 기둥 |
| 단계 | 단일 단계 |
| 용량 | 167KVA |
| 원전 전압 | 12000V |
| 기본 전압 클래스 | 15kV 클래스 |
| 1차 BIL | 125kV |
| 2차 전압 | 240V/480V (L-N-L) |
| 2차 전압 클래스 | 1.2kV급 |
| 2차 BIL | 30KV |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 임페던스 | 10.0-4.5% 전형적인 |
| 주요 연결 유형 | 살아있는 부싱 럭 |
| 효율성 표준 (들) | DOE 2016 표준, ANSI/IEEE 표준을 충족합니다 |
| K-팩터 등급 (하모닉 완화) | K-1 (표준) |
| 액체 무게* | 304.23 파운드 |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 소음 수준 | 55dBA |
| 원자재 | 곡물 지향 철강 |
| 탱크 재료 | 코팅 스틸 |
| 크기* | 43.31''-W x 35.04''-D x 51.18''-H |
| 효율성 | 990.10% |
| 부하 손실이 없습니다 (와트) | +/- 455W |
| 전체 부하 손실 (와트) | +/- 1,833W |
사양
| 10kva-500kva 일단계 오일 잠수 트랜스포머 | ||||||
| 가등식 Cap acity (kVA) | 높은 | 저전압 (v) | 연결 기호 | 표준 | 단회로 임피던스 (%) | 효율성 |
| 전압 (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10.8~8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
디자인 도면
부속품
프로덕션 이미지
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
