| 브랜드 이름: | WINLEY |
| 모델 번호: | D-10/13.2 |
| MOQ: | 1 단위 |
| 가격: | $1000-$10000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

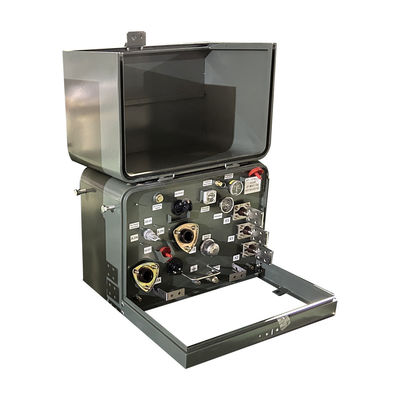

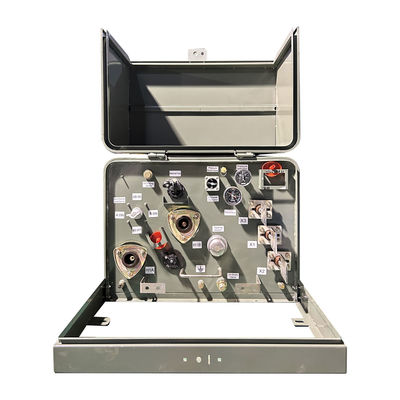

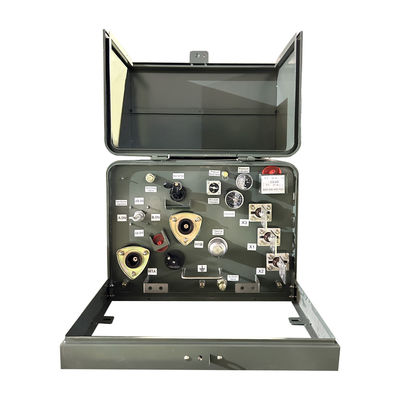

10Kva 단일 단계 패드 장착 변압기 기름 잠수 된 이중 전압 13200GrdY/7620 & 4160GrdY/2400
1) 조합 트랜스포머 서브 스테이션, 캐비닛의 위쪽은 환기 통로가있는 스틸 판 클램프 바위 울 구조입니다.태양 광선을 효과적으로 줄이고 열 분비를 보장 할 수 있습니다..
2) 전체 캐비닛 껍질의 표면에는 강한 반성 коррозия 능력을 가진 특수 프라이머와 페인트가 스프레이됩니다.
3) 내부는 각각 고전압 챔버, 트랜스포머 챔버 및 저전압 챔버로 나눌 수 있습니다.
4) 또한 온도 조절 자동 배기가스 장치가 장착되어 온도 범위를 보장합니다.
5) 각 유닛에는 완벽한 제어, 충전된 디스플레이 및 조명 시스템이 있습니다.
6)기기 장비는 IP33 보호 요구 사항에 부합하고 합리적인 설계,구조 및 기술, 좋은 품질과 간편한 유지보수를 갖추고 있습니다.
제품 구조
특징
• ANSI®, IEEE® 및 NEMA® 표준을 충족 또는 초과
• 분배 트랜스포머에 대한 DOE 에너지 효율 표준 10 CFR 부분 431을 충족
• 탱크 코팅은 IEEE Std C57를 초과합니다.12.28TM-2005 및 IEEE Std C57.12.29TM-2005 표준 (일만 스테인레스 스틸 단위)
• IEEE Std C57에 완전히 부합합니다.12.28TM-2005 표준 장막 무결성 요구 사항
• 레이저 로 새겨진 이름판
• 스테인레스 스틸로 된 들어간 승강장
• 탱크 가식 조항
• 자동 압력 완화 장치
• 전기용 광유
• 스테인레스 스틸 힌지 핀 과 배럴 이 있는 힌지 문
• 쉽게 정렬 할 수 있도록 떠 있는 잠금 주머니
• 스테인레스 스틸 펜타 헤드 문 잠금 볼트
• 기름 충전 및 배수 장치
• 제거 할 수 있는 문
• 용접 된 돔형 탱크 덮개
• 고전압 부싱 우물 - 200A
공장 사진
주요 자료
| 단계 | 단일 단계 |
| kVA | 10 |
| 원전 전압 | 13200GrdY/7620 & 4160GrdY/2400 |
| 기본 전압 스위치 | 이중 전압 선택 스위치 |
| 2차 전압 | 240/120V (L-N-L) |
| 빈도 | 60 Hz |
| 온도 상승 | 60°C |
| 효율성 | DOE 2016 표준을 충족 |
| 단열 액체 | 광유 |
| 냉각 클래스 | ONAN |
| 먹이 | 루프 |
| 롤링 재료 | 구리 |
| 주택 | 코팅 된 강철, 변조 저항성 |
| 페인트 종류 | 만셀 그린 페인트 및 하부 코팅 |
| 장착 | 패드 마운트 |
| 크기 | 24 x 29 x 33 |
| 무게 | 600파운드 |
| 등급 | |
| ANSI/IEEE #C57에 적합합니다.12.25 |
제품 도면
사양
| 25kva-500kva 단相 패드 장착 트랜스포머 | ||||||
| 가등식 Cap acity (kVA) | 높은 | 저전압 (v) | 연결 기호 | 표준 | 단회로 임피던스 (%) | 효율성 |
| 전압 (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10.0~4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
부속품
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고, 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
|
