| 브랜드 이름: | WINLEY |
| 모델 번호: | SCB10-1000/13.2 |
| MOQ: | 1 단위 |
| 가격: | $5000-$100000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

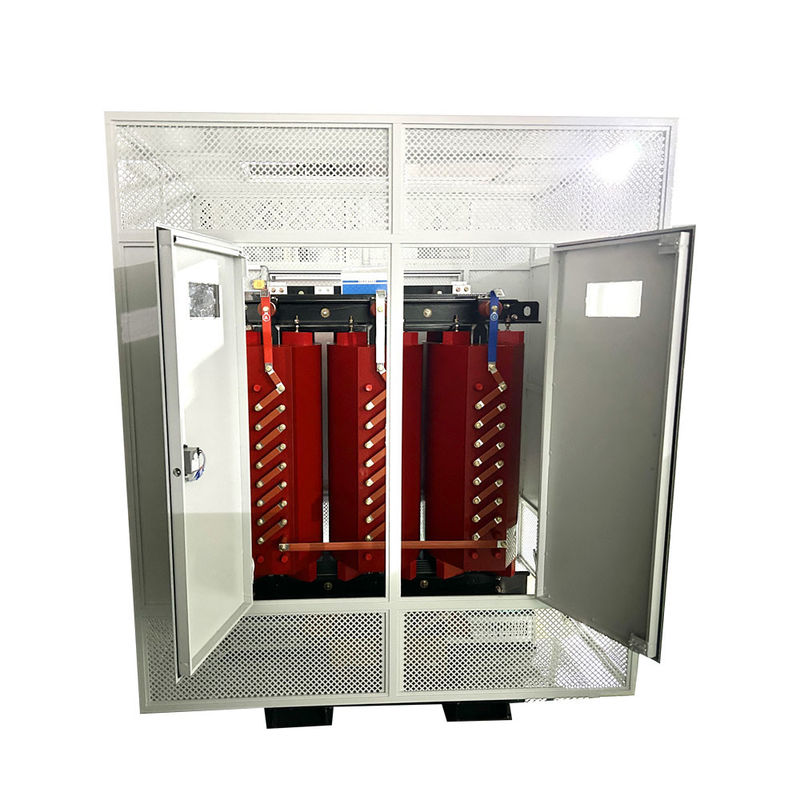

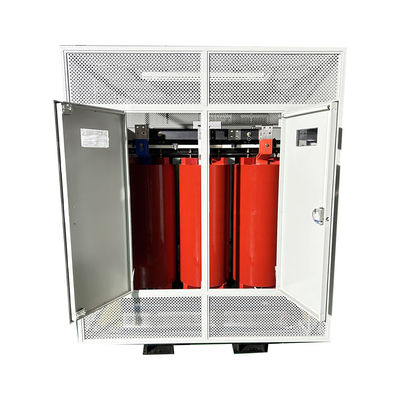

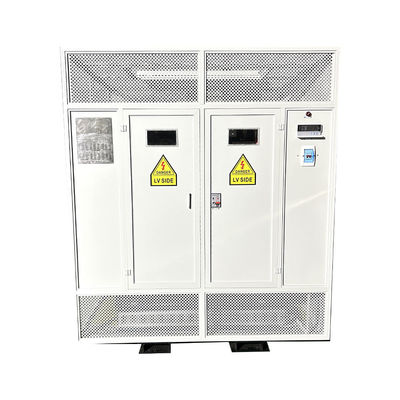

1000KVA 다전압 3단계 건조형 주사전환기 4160V 7200V 12470V 13200V 13800V 14400V 480V

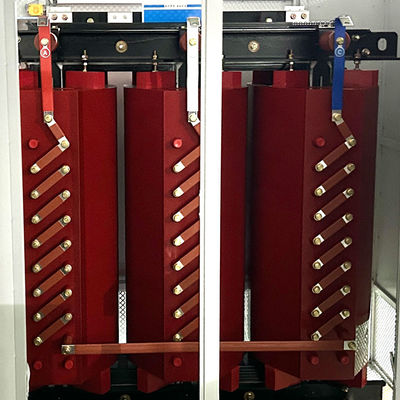

다전압 트랜스포머 (multi voltage transformer) 또는 다전압 트랜스포머 (multi tap transformer) 는 고정된 2차 전압으로 다른 전압에서 작동하도록 특별히 설계된 트랜스포머이다.각종 원전 전압은 오프 서킷 탭 변압기에 연결 된 탭 롤링으로 달성됩니다.탭 변경기는 내부 와일링 연결을 변경하고 탭 된 와일링의 정밀 조정을 조절하는 데 사용됩니다.
제품 프로세스
1) 철핵은 고품질의 실리콘 스틸 엽으로 만들어집니다. 변압기의 낮은 손실과 경화 저항을 보장하기 위해 표면은 경화 방지 및 좋은 열 방출로 코팅됩니다.
2) 고전압 롤링은 스트립 선도자 (알루미늄 또는 구리) 와 이중 계층 단열을 가진 디스크 아래로 연속적으로 떨어집니다. 롤링은 에포시 樹脂로 진공 하에서 버립니다.
3) 저전압 롤링은 알루미늄 또는 구리 포일로 만들어지며 에포시 樹脂로 미리 포화 된 단열 포일로 롤링됩니다. 코일은 매우 콤팩트한 롤링을 형성하기 위해 오븐에서 완화됩니다.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5) 진공 주사 방에서, 樹脂은 고강성 FRP체 구조를 형성하기 위해 곰팡이에 투여됩니다.
주요 자료

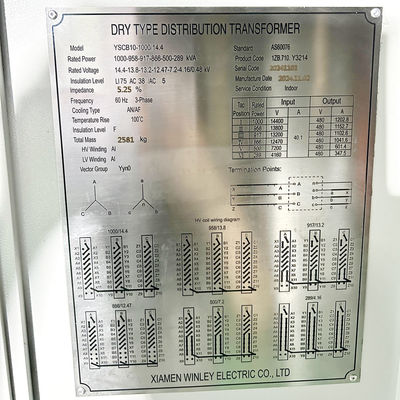

| 트랜스포머 사양 데이터 | ||||
| - 아니 | 세부 사항 | 단위 | 사양 | 언급 |
| 1 | 종류 | ~ | 주름, 건조형 | |
| 2 | 명목 용량 | kVA | 1000 | |
| 3 | 단계 번호 | ~ | 3 | |
| 4 | 정형 입력 전압 | V |
14400, 13800,13200,12470, 7200, 4160
|
|
| 5 | 가명 출력 전압 | V |
480Y/277
|
|
| 6 | 터킹 타입 | ~ | 오프 서킷 | |
| 7 | 터킹 범위 | % | ±2*2.5% | |
| 8 | 냉각 방법 | ~ | AN/AF | |
| 9 | 명목 주파수 | Hz | 60 | |
| 10 | 벡터 그룹 | ~ |
젠장
|
|
| 11 | 단열계급 | ~ | F (155°C) | |
| 12 | 온도 상승 | K | 100 | |
| 13 | 부하를 제외한 손실 | W |
2200
|
10% 허용량 |
| 14 | 부하 손실 (120°C) | W | 10050 | |
| 15 | 임페던스 | % | 5% | |
| 16 | 롤링 소재 | ~ | 알루미늄 | |
| 17 | 원자재 | ~ | 실리콘 스틸 | |
| 18 | 서비스 상태 | ~ | 실내 | |
| 19 | 해수면 | M | ≤1000 | |
사양
| 제품 사양 | ||||||||
| 명목 용량 (KVA) |
고전압 (KV) |
저전압 (KV) |
연결 기호 | 무부하 손실 (W) |
부하 중 손실 (W) |
부하 전류가 없습니다. (%) |
차원 L*W*H (mm) |
무게 (kg) |
| 100 | 6KV 6.3KV 10KV 10.5KV 11KV |
0.4KV | Dyn11 젠장 |
540 | 1990 | 2.4 | 1600*1300*2200 | 520 |
| 315 | 970 | 4080 | 1.8 | 1800*1350*2200 | 1085 | |||
| 500 | 1350 | 5790 | 1.8 | 2000*1400*2200 | 1520 | |||
| 630 | 1530 | 6840 | 1.6 | 2000*1400*2200 | 1820 | |||
| 1000 | 2070 | 9780 | 1.4 | 2450*1450*2200 | 2550 | |||
| 1250 | 2380 | 11500 | 1.4 | 2300*1500*2200 | 2900 | |||
| 1600 | 2790 | 13800 | 1.4 | 2400*1550*2200 | 3490 | |||
| 2000 | 3240 | 16300 | 1.2 | 2600*1600*2200 | 4220 | |||
| 2500 | 3870 | 19300 | 1.2 | 2600*1600*2200 | 4955 | |||
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
|
