| 브랜드 이름: | WINLEY |
| 모델 번호: | S-500/12.47 |
| MOQ: | 1 단위 |
| 가격: | $5000-$150000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |
3단계 패드 장착 변압기 3000Kva 24940V ~ 4160Y/2400 UL 인증
윈리 (WINLEY) 는 적용 가능한 ANSI®/IEEE® 표준을 충족하는 액체로 가득 찬 3단계 패드 장착 분배 트랜스포머의 전체 라인을 제공합니다. 최대 34.5 kV의 고전압과 최대 5,000 kVA의 등급,그것은 높은 전압 및 큰 용량 행사, 예를 들어 전력 변전소, 산업 전력 소비 등에 적합합니다. 높은 부하, 높은 전압 시나리오에서,기름에 담긴 트랜스포머는 더 나은 성능과 안정성을 가지고 있습니다..

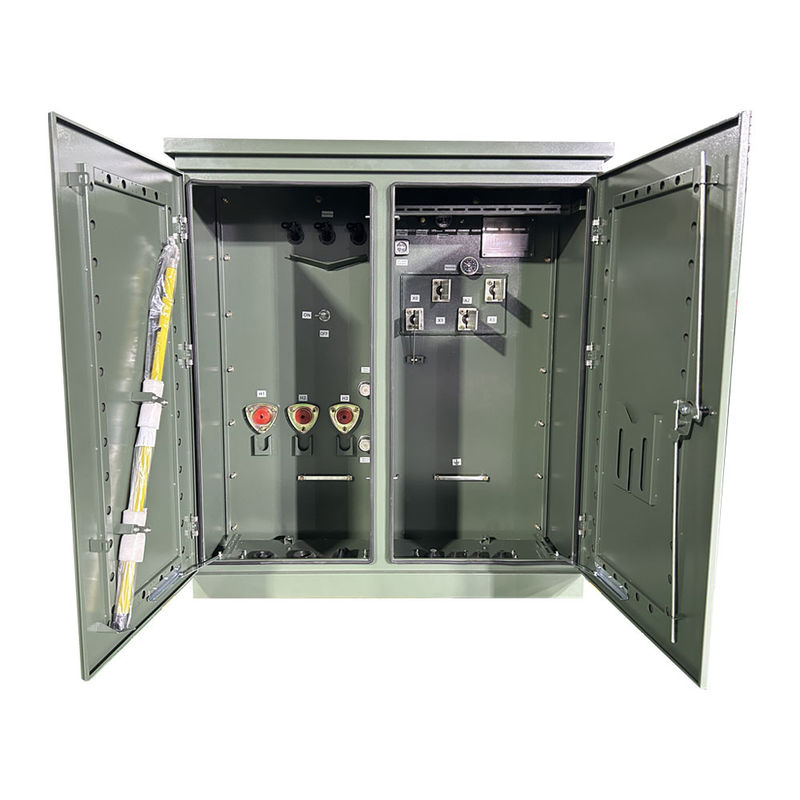

구조
주요 자료
| 단계 | 3단계 |
| 용량 | 500KVA |
| 트랜스포머 피드 타입 | 방사선 공급 |
| 벡터 그룹 | Dyn1 |
| 원전 전압 | 12470V 및 4160V |
| 2차 전압 | 480Y/277 |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 효율성 표준 (들) | DOE 2016 표준, ANSI/IEEE 표준을 충족합니다. |
| 롤링 재료 | 알루미늄 |
| 환경 온도 등급 | 40°C |
| 소음 수준 | 56dBA |
| 고도 등급 | 해발 3300ft (1000m) |
| 장막 등급 | NEMA 3R 기상 방지 |
| 크기 | 62'W x 60'D x 70'H |
| 무게 | 4802파운드 |
| 효율성 % | 99.30% |
기술 도면
성능
1) 구조는 컴팩트하고 합리적이며 용량이 작으며 같은 용량의 유럽식 상자 변경의 약 3분의 1에 불과합니다.
2) 완전 밀폐, 완전 격리 구조, 안전 장벽을 설치 할 필요가 없으며 개인 안전에 대한 신뢰할 수있는 보증;
3) 사용자들이 선택할 수있는 다양한 전원 공급 시스템이 있습니다. 이는 단말 전원 공급을 채택하고 링 네트워크 또는 듀얼 전원 공급을 실현 할 수 있습니다.
4) S11 오일 잠긴 전력 트랜스포머가 채택되어 손실이 낮고 온도 상승이 낮고 과부하 용량이 높습니다.
5) 두 개의 피지 (보증 피지 + 플러그인 피지) 가 보호용으로 사용됩니다.그리고 플러그인 피지 퓨즈는 제품의 안전하고 신뢰할 수 있는 작동을 보장하기 위해 전류와 온도 두 가지 감수성 특성을 갖습니다.;
6) 200A 케이블 커넥터는 부하 하에 연결 및 해제 될 수 있으며 비상 상황에서 부하 스위치로 작동 할 수 있습니다. 또한 격리 스위치의 특성을 가지고 있습니다.
7) 와일링은 Dyn11 연결을 채택하고 철 코어는 3단계 4 기둥 구조를 채택하므로 제품은 모든 비대칭 부하로 작동 할 수 있으며 중립 지점은漂移하지 않습니다.전압은 안정적입니다., 전력 공급 품질이 높고, 캐비닛은 뜨고, 소음이 낮고, 번개 보호 성능이 좋습니다.
8) 캐비닛은 경화 방지 디자인과 특수 스프레이 페인트 처리를 채택하고, 아름답고 새로운, 다양한 환경에 적합하며 도시를 아름답게하는 효과를 달성합니다.
사양
| 제품 사양 | ||||||||
| 등급 전력 (KVA) |
고전압 (KV) |
저전압 (V) |
무부하 손실 (W) |
부하 손실 (W) |
높이 (mm) |
깊이 (mm) |
너비 (mm) |
무게 (kg) |
| 75 | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247그러디/7200 4160GrdY/2400 또는 다른 |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 |
| 150 | 280 | 2200 | 1530 | 980 | 1510 | 989 | ||
| 300 | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | ||
| 500 | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | ||
| 750 | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | ||
| 1000 | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | ||
| 1500 | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | ||
| 2000 | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | ||
| 2500 | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | ||
| 3000 | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | ||
| 3735 | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | ||
정상 사용 환경 조건
고도: 1000m 이상
실내 온도: +40°C 이상, -25°C 이하, 하루 평균 온도 차이는 35°C 이상, 연평균 온도 차이는 20°C 이상
바람 속도는 35m/s를 초과하지 않습니다.
설치 현장에서 폭발 위험, 화학적 부식 및 강한 진동이 없습니다.
냉각 방법: 자연 공기 냉각 (AN)
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
|
