| 브랜드 이름: | WINLEY |
| 모델 번호: | S-10000/25 |
| MOQ: | 1 단위 |
| 가격: | $5000-$150000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

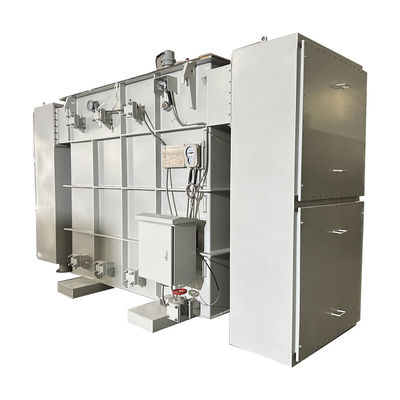

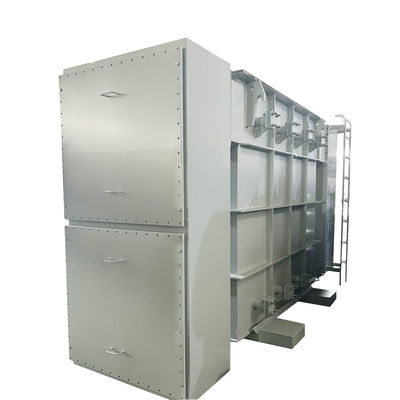

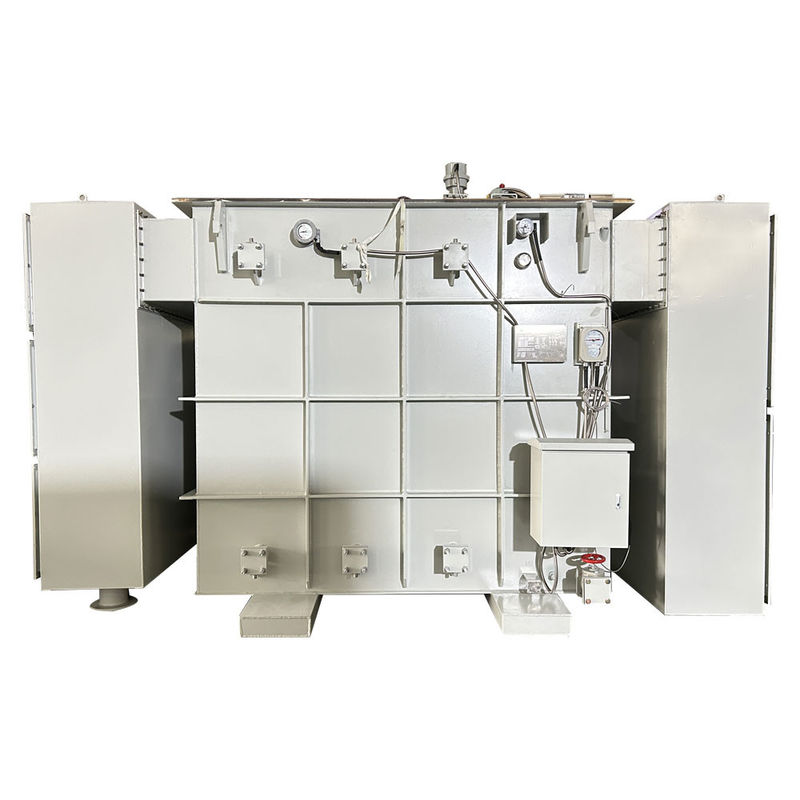

10MVA 3단계 서브 스테이션 변압기 기름 유형 22.9KV에서 4160V까지 IEC60076 표준
윈리 일렉트릭은 현재 적용되는 ANSI, IEEE, CSA, AS, DOE 표준을 충족하는 액체로 가득 찬 분배 트랜스포머의 완전한 라인을 제공합니다.고전압은 44kV까지, 등급은 20MVA까지.
윈리 일렉트릭에 의해 설계 된 서브 스테이션 트랜스포머는 IEC60076 표준을 기반으로합니다. 그들은 트랜스포머 코어, 코일, 바디를 최적화하기 위해 국내 및 해외 첨단 기술을 흡수하고 활용합니다.,납 유선, 오일 탱크 및 기타 구성 요소. 그들은 낮은 부분 방출, 낮은 손실, 낮은 노이즈, 가벼운 무게 및 긴 사용 기간의 특성을 가지고 있습니다.
제품 구조
제품 도면
주요 자료
| - 아니 | 세부 사항 | 단위 | 사양 |
| 1 | 종류 | ~ | 기름 종류 |
| 2 | 명목 용량 | kVA | 10000 |
| 3 | 단계 번호 | ~ | 3 |
| 4 | 원전 전압 | kV | 22.9 |
| 5 | 2차 전압 | kV | 4.16Y/24 |
| 6 | 터킹 타입 | ~ | 부하 |
| 7 | 터킹 범위 | % | ±2*25 |
| 8 | 냉각 방법 | ~ | ONAN |
| 9 | 명목 주파수 | Hz | 60 |
| 10 | 벡터 그룹 | ~ | Dyn1 |
| 11 | 단열계급 | ~ | A |
| 12 | 온도 상승 | K | 65/60 (올림/톱 오일) |
| 13 | 부하를 제외한 손실 | W | 9500 |
| 14 | 부하 손실 (75°C) | W | 45000 |
| 15 | 임페던스 | % | 7 |
| 16 | 롤링 소재 | ~ | 큐 |
| 17 | 원자재 | ~ | 실리콘 스틸 |
| 18 | 냉각 재료 | 광유 | |
| 19 | 차원 | mm | 4000*3200*3600 (L*W*H) |
| 20 | 무게 | 1kg | 19000 |
| 21 | 서비스 상태 | ~ | 야외 |
| 22 | 해수면 | M | ≤1000 |
| 23 | 표준 | ~ | IEC60076 |

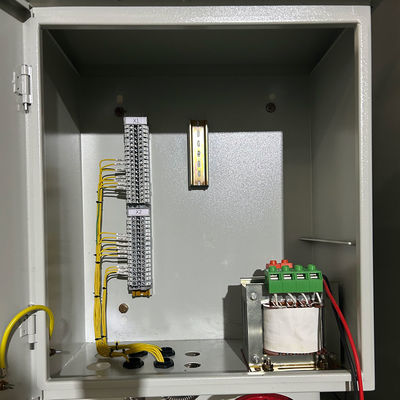

제작 사진
표준 특징
*탄소 강철, 선택적 인 스테인레스 스틸 탱크
부시: 위쪽 / 옆으로 설치
격리 액체: 미네랄 격리 기름, 엔비로템프TM FR3TM 액체,
*표준: ANSI/IEEE,DOE,CSA,AS/NS,IEC 등
* 65°C 평균 롤링 상승
* HV 및 LV 부싱
* HV 및 LV 플랜지 연결
* 압력-실공 측정기
* 액체 수준 측정기
* 액체 온도 측정기
*압 테스트 밸브
* 샘플링 장치와 함께 배수 / 필터 밸브
* 탱크를 들어올리는 럭

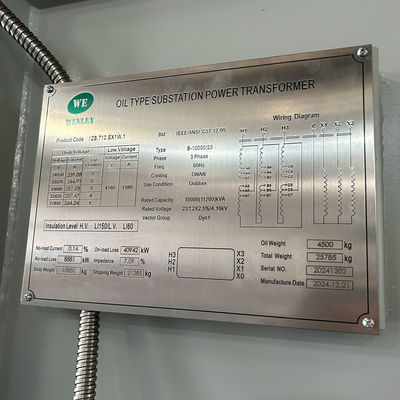

* 부식 저항성 명판
제품 사양
|
가산용량 (kVA) |
고전압 (KV) |
저전압 (V) |
연결 기호 |
단회로 독립성 (%) |
무부하 손실 (W) |
부하 중 손실 (W) |
차원 W*H*D(mm) |
무게 (kg) |
| 800 |
4.16KV 12.47KV 13.2KV 13.8KV 24.94KV 34.5KV 또는 다른 |
208/120V 480/277V 600V 12470V 13200V 13800V 또는 다른 |
Dyn1 린 Dyn11 dd0 Ynd11 또는 다른 |
2.7 3.1 4.35 5.75 6.0 |
980 | 9350 | 1060*1500*1780 | 2050 |
| 1000 | 1160 | 11500 | 1085*1570*1800 | 2450 | ||||
| 1250 | 1380 | 13900 | 1160*1610*1890 | 2900 | ||||
| 1600 | 1660 | 16600 | 1190*1630*1950 | 3400 | ||||
| 2000 | 2030 | 18300 | 1260*1700*2090 | 4100 | ||||
| 2500 | 2450 | 19600 | 1150*2150*2250 | 4750 | ||||
| 3000 | 3240 | 26500 | 1900*2600*2150 | 6500 | ||||
| 5000 | 4500 | 27000 | 2500*2210*3180 | 9500 | ||||
| 7500 | 7200 | 32000 | 3660*3100*5100 | 13600 | ||||
| 10000 | 8500 | 35500 | 3830*2640*2216 | 15800 |
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
|
