오일형 변압기

6500 Kva 변전소 전력 변압기 승압 480V ~ 13800V 이중 분할 태양광 변압기

모든 범주

삼상 반응기

저희와 연락

Mr. Steven

steven@winley-electric.com

86-18650108051

지금 연락하세요

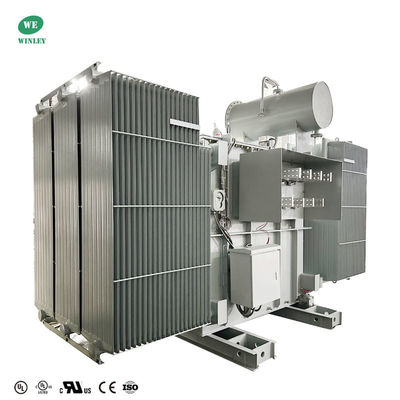

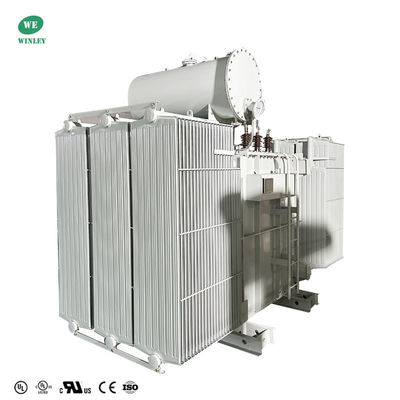

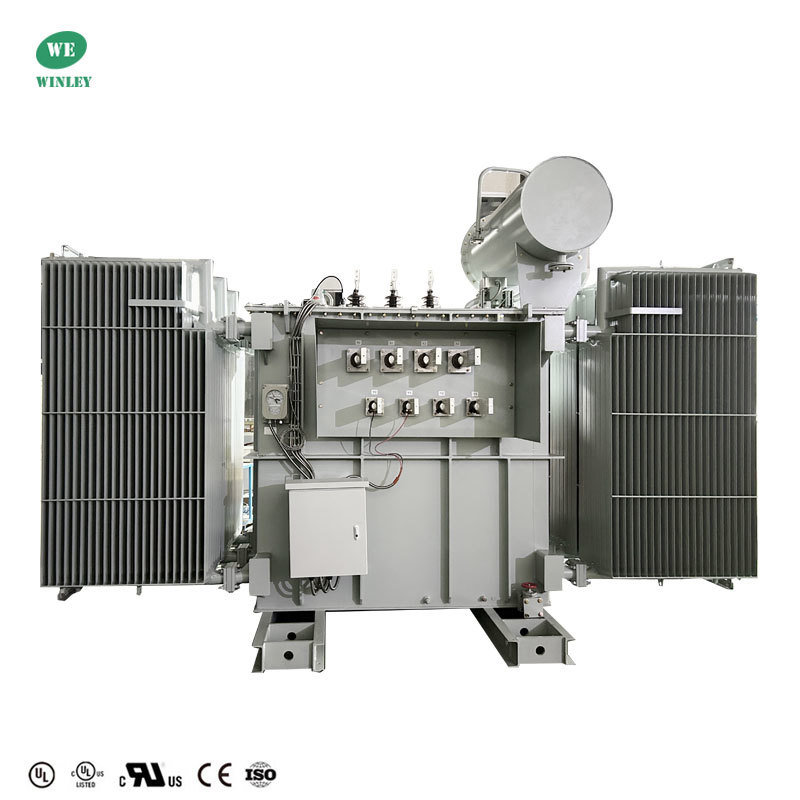

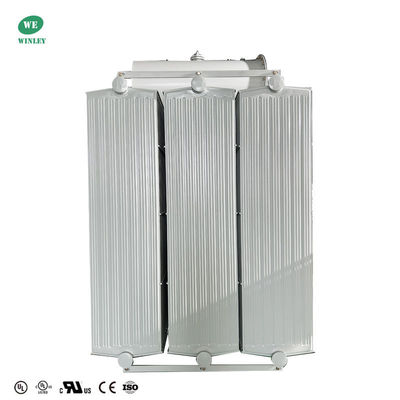

6500 Kva 변전소 전력 변압기 승압 480V ~ 13800V 이중 분할 태양광 변압기

브랜드 이름:	WINLEY
모델 번호:	S-6500/13.8
MOQ:	1 유닛
가격:	$1000-$150000
포장에 대한 세부 사항:	합판 케이스
지불 조건:	티/티

자세한 정보

제품 설명

자세한 정보

원래 장소:

CE,ISO

서브 스테이션 트랜스포머

6500Kva

1 차 전압:

480Y/277-480Y/277

2 차 전압:

13800V

벡터 그룹:

Dyn11,yn11

냉각 클래스:

오난; 자체 냉각

IEC60076

공급 능력:

500 세트/월

강조하다:

6500KVA 변전소 변압기

480V ~ 13800V 전력 변압기

Dyn11

yn11 유입 변압기

제품 설명

6500 Kva 변전소 전력 변압기 승압 480V ~ 13800V 이중 분할 태양광 변압기

Solar Double-Split Step-Up Transformer는 태양광 발전 시스템에 특화된 변압기입니다. 이는 이중 분할 권선을 사용하여 태양광 패널(또는 인버터)의 저전압 출력을 그리드 연결 또는 에너지 저장에 적합한 더 높은 전압으로 효율적으로 높입니다. 변압기는 두 개의 개별 권선에 걸쳐 입력을 분할하고 전기적 절연을 유지하면서 단계적으로 높여 효율성과 안전성을 모두 향상시킵니다.

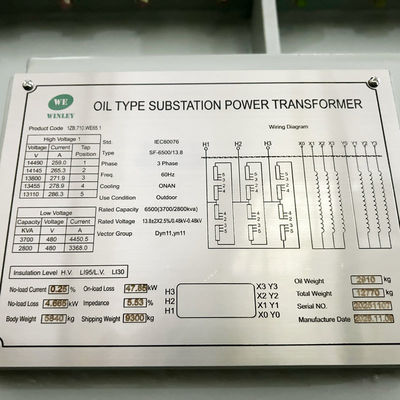

변전소 변압기 주요 데이터

아니요.	상세	단위	사양
1	유형	~	오일 침지형, 콘서베이터형
2	정격 출력	kVA	6500
3	전력 1	kVA	3700KVA, 최대. 현재 6000A
4	전력 2	kVA	2800KVA, 최대. 현재 4500A
5	위상 수	~	3
6	1차 전압	다섯	480Y/277-480Y/277
7	기본 연결 1	~	(4) 16홀 스페이드
8	기본 연결 2	~	(4) 12홀 스페이드
9	2차 전압	다섯	13800
10	보조 연결	~	(3) 15kV 포슬린 부싱
11	태핑 방식	~	오프 회로
12	태핑 범위	%	±2*2.5%
13	냉각방식	~	오난
14	정격 주파수	헤르츠	60
15	벡터 그룹	~	Dyn11,yn11
16	절연 등급	~	에이
17	주변 온도	℃	-10에서 40까지
18	온도 상승	케이	65

변전소 전력 변압기 도면

이중 분할 변압기의 특징

향상된 열 분포- 코어와 권선을 두 개의 대칭 절반으로 분할하면 열 발생이 균일해지고 핫스팟이 줄어들며 냉각이 향상됩니다. 이는 고온 PV 환경에서 안정적인 작동을 위해 중요합니다.
더 나은 병렬 작업- 각 절반은 독립적으로 또는 함께 실행될 수 있어 유연한 부하 공유가 가능하고 한 섹션이 오프라인인 경우에도 변압기가 계속 작동할 수 있어 중복성과 가용성이 향상됩니다.
더욱 간편해진 운송 및 설치- 더 작고 가벼운 구성 요소는 원격지나 산악 현장으로 이동하기가 더 쉽고 현장 조립도 더 간단합니다. 특히 조립식 또는 스키드 장착형 스테이션의 경우 더욱 그렇습니다.
공간 절약형 및 모듈식- 분할 설계는 컴팩트한 레이아웃(병렬 또는 L자형)을 지원하므로 공간이 제한된 모듈형 변전소에 매우 적합합니다.
낮은 전자기 간섭(EMI)- 두 부분 사이의 균형 잡힌 자속과 전류는 전자기 잡음을 줄여 EMC 요구 사항을 준수하는 데 도움이 됩니다.
유지보수 유연성- 때로는 전력 공급을 중단하지 않고 검사 또는 부분 유지 관리를 위해 한쪽을 오프라인으로 전환할 수 있습니다. 이는 데이터 센터나 재생 가능 허브와 같은 중요한 사이트에 유용합니다.

애플리케이션

대형 태양광발전소는 기본 발전단위로 500kW를 사용하며, 500kW 인버터가 시장 표준이다. 조립식(박스형) 변전소에 인버터를 연결하는 것은 PV 시스템의 중요한 단계이므로 설계 시 비용 관리와 기술적 건전성의 균형을 맞춰야 합니다. 따라서 이중 분할 변압기는 이상적인 전압 부스팅 솔루션을 제공합니다.

제품 사양

kVA	HV	LV	폭(mm)	길이(mm)	높이(mm)
315kVA	11000V	400V	800	696	1336
500kVA	27600V	480GrdY/277V	1730년	2300	1510
500kVA	11000V	415V	1700	1700	1650년
750kVA	11000V	433V	1850년	1845년	1465
1000kVA	14400V	415/240V	1085	1860년	1570
1200kVA	13800V	240V	2450	1850년	1820년
1500kVA	24940V	600V	1800	1880년	1895년
2000kVA	7200V	600GrdY/346	1766년	2680	1982년
2000kVA	44000V	600V	1260	2090	1700
2500kVA	24940V	480GrdY/277V	2400	2200	2060
3000kVA	11000V	415V	1600	2330	1920년
3000kVA	22800V	415/240V	2130	3500	1910년
3750kVA	44000V	600V	2240	2650	2700
4000kVA	33kV	600Y/347	2150	3250	2290
5000kVA	34500V	7200V	3780	1850년	3450
5000kVA	34500V	4160V	2799	2400	2938
6300kVA	35000V	400V	3520	2820	3470
6800kVA	34500V	800V	3400	2670	3400
7500kVA	27600Y	4160V	3350	3290	2270
