타입: | 오일 타입 패드 장착 | 단계: | 3 |
---|---|---|---|
임피던스: | 4.5% | 능력: | 1mva |
1차 전압: | 4100V 또는 맞춤형 | 2차 전압: | 480V 또는 맞춤형 |
주파수: | 60Hz | 온도 상승: | 65' C |
하이 라이트: | 패드 장착 삼상 변압기,스텝 다운 3상 변압기,1 Mva 오일형 변압기 |

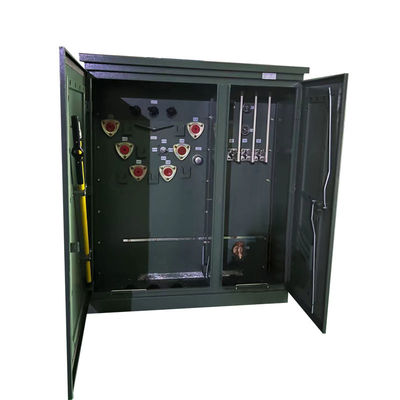

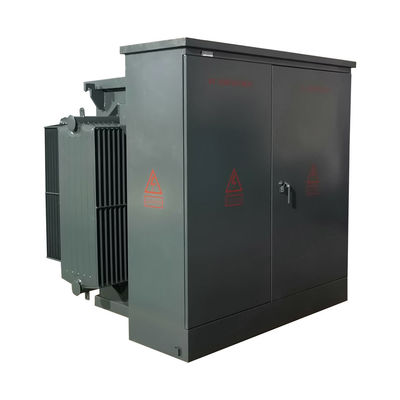

1개의 Mva 패드 산 삼상 변압기 4160v에서 480v는 강압합니다
특징
1. 펜타헤드 볼트 엔트리 어셈블리
2. 고화점 절연유
3. Non-PCB 절연 유체
4. 변조 방지 하우징
5. 경첩이 달린 전면 구획 도어, 패드 잠금 가능
6. NEMA 3R 배선실
7. 핫 스틱 포함, HV 도어 마운트
성능 특성
1) 저유탱크가 없고, 뚜껑에 급유, 유면표시, 압력해제밸브 등 일체형 장치가 장착되어 있다.
2) 변압기를 포장할 때 변압기 내부의 수분을 완전히 제거하기 위해 진공 급유 공정을 사용합니다.
3) 밀봉 후 변압기 오일은 공기와 접촉하지 않아 산소와 물이 변압기에 잠기는 것을 효과적으로 방지하여 성능 저하(재료 및 오일의 노화)를 유발합니다.
4) 상자는 주름진 라디에이터 탱크로 냉각 기능뿐만 아니라 '호흡' 기능도 있습니다.파형 라디에이터의 탄성은 온도 변화로 인한 오일량 변화를 보상할 수 있습니다.
사양
정격 용량 | 전압군(kV) | 손실(kW) | 무게(kg) | (mm) | 계량기 | ||||||||||
연결 방법 | 무부하 | 짐 | 무부하 전류 | 임피던스 전압 | (엘) | (원) | (시간) | ||||||||
(kVA) | HV | LV | % | % | % | % | 기계 | 기름 | 역겨운 | 치수 | 수직의 | 수평의 | |||
50 | 0.4 | 딘11 Yd11 딘5 Yyn0 |
0.21 | 1.21 | 2 | 6.50% | 195 | 205 | 590 | 1000 | 950 | 1450년 | 550 | 550 | |
100 | 0.29 | 2.02 | 1.8 | 320 | 240 | 790 | 1080 | 1000 | 1600년 | 550 | 550 | ||||
125 | 0.34 | 2.38 | 1.7 | 395 | 270 | 950 | 1100 | 1030 | 1630년 | 660 | 660 | ||||
160 | 0.36 | 2.83 | 1.6 | 460 | 285 | 1020년 | 1130 | 1060 | 1630년 | 660 | 660 | ||||
200 | 0.43 | 3.33 | 1.5 | 555 | 325 | 1170 | 1190 | 1060 | 1670년 | 660 | 660 | ||||
250 | 0.51 | 3.96 | 1.4 | 630 | 340 | 1340년 | 1260년 | 1160 | 1700년 | 660 | 660 | ||||
315 | 38.5 | 0.61 | 4.77 | 1.4 | 720 | 400 | 1530년 | 1280년 | 1240년 | 1790년 | 660 | 660 | |||
400 | 36.5 | 0.73 | 5.76 | 1.3 | 830 | 490 | 1780년 | 1960년 | 880 | 1900년 | 820 | 820 | |||
500 | 35 | 0.86 | 6.93 | 1.2 | 930 | 510 | 1960년 | 2020년 | 940 | 1920년 | 820 | 820 | |||
630 | 33 | 1.04 | 8.28 | 1.1 | 1085 | 600 | 2290 | 2070년 | 1010 | 2010년 | 820 | 820 | |||
800 | 1.23 | 9.9 | 1 | 1270 | 660 | 2640 | 2240 | 1040 | 2150 | 820 | 820 | ||||
1000 | 1.44 | 12.15 | 1 | 1495년 | 735 | 3100 | 2300 | 1200 | 2150 | 820 | 820 | ||||
1250년 | 1.76 | 14.67 | 0.9 | 1775년 | 830 | 3630 | 2450 | 1280년 | 2250 | 1070 | 1070 | ||||
1600년 | 2.12 | 17.55 | 0.8 | 2140 | 935 | 4235 | 2220년 | 1510년 | 2350 | 1070 | 1070 | ||||
2000년 | 2.61 | 21.5 | 0.8 | 2535 | 1035 | 4910 | 2310 | 1740년 | 2440 | 1070 | 1070 | ||||
2500 | 3.15 | 23 | 0.8 | 3140 | 1190 | 5840 | 2370 | 1840년 | 2490 | 1070 | 1070 |
생산 과정
자주하는 질문
1. Q: 샘플 주문을 할 수 있습니까?
A: 그렇습니다, 우리는 질을 시험하고 검사하기 위하여 표본 순서를 환영합니다.
2. Q: 리드타임은 무엇입니까?
A: 샘플 시간 3-7일, 우리는 일반적으로 DHL, UPS, FedEx 등으로 배송합니다.대량 생산 시간 7-25일.
3. Q: 보증 기간은 얼마나 됩니까?
A: B/L에서 24개월.액세서리 문제가 있는 경우 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다.제품 수에 따라 파손되기 쉬운 악세서리를 무료로 제공해 드립니다.우리는 또한 필요한 경우 기술 지원을 제공할 수 있습니다.
4. Q: OEM/ODM을 사용할 수 있습니까?
A: 예, 그렇습니다!우리는 우리 자신의 R&D 팀을 보유한 제조업체이며 고객의 도면이나 요구 사항에 따라 제품을 사용자 정의할 수 있습니다.
맞춤형 서비스:
ㅏ.맞춤형 색상 및 특수 기능.
비.맞춤형 상자.
씨.고객의 로고를 인쇄하십시오(MOQ:≥10pcs).
디.제품에 대한 귀하의 다른 아이디어, 우리는 귀하가 디자인하고 생산에 투입하는 데 도움을 줄 수 있습니다.위의 맞춤형 서비스는 생산 전에 확인되어야 합니다.
5. Q: 제품 품질을 관리하는 방법은 무엇입니까?
A: 우리 회사는 핵심 기술을 소유하고 있으며 모든 종류의 제품은 CE 인증서를 보유하고 있습니다.전문 엔지니어가 있습니다.작업자는 도면에 따라 제품을 만들어야 합니다.각 프로세스에는 기술 강사가 있습니다. QC 감독자는 정기적으로 생산을 검사합니다.우리는 생산 중에 제품 성능 테스트를 수행하고 제품이 완성되면 포괄적인 품질 테스트를 수행합니다.
