| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | WINLEY |
| 인증: | CE,ISO |
| 모델 번호: | 150KVA |
| 최소 주문 수량: | 1Unit |
| 가격: | $1000-$150000 |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 30DAYS |
| 지불 조건: | 전신환 |
| 공급 능력: | 1000개 세트 / 달 |
| 정격용량: | 150KVA | 1차 전압: | 13800V 또는 맞춤형 |
|---|---|---|---|
| 2차 전압: | 208V | 주파수: | 50Hz/60Hz |
| 냉각 방식: | 오난 / KNAN | 임피던스 전압: | 4.5% |
| 변압기 피드 유형: | 루프 공급 | 절연 등급: | 클래스 E 절연 - 120°C, 248°F |
| 하이 라이트: | 150KVA 패드 마운트 전기 트랜스포머,패드 마운트 전기 트랜스포머 13.8KV,기름에 잠긴 전기 트랜스포머 |
||

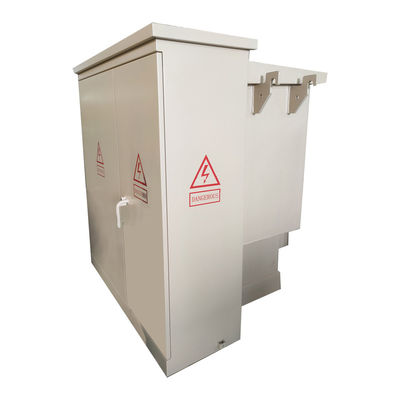

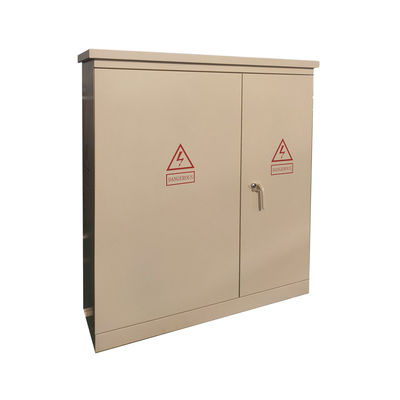

150KVA 3단계 패드 장착 전기 트랜스포머 오일 13.8KV 침몰
특징

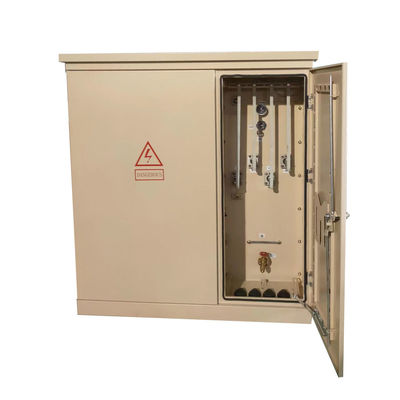

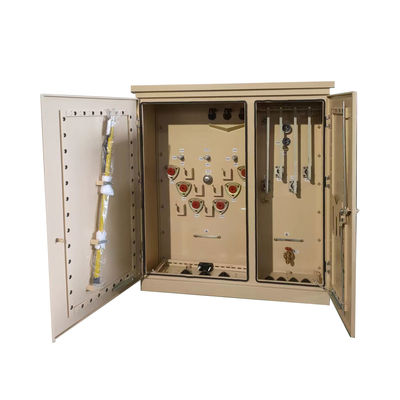

1. 종료 연결
1) 원전 전력 케이블은 팔꿈치 커넥터로 연결되어 있습니다.
2) 로드브레이크 삽입 장치가있는 외부 클램프 부시 웰.
3) 전체 로드브레이크 또는 로드브레이크가 아닌 부싱.
4) 2차 종착 NEMA 4홀, 6홀, 8홀, 10홀 또는 12홀의 스파드와 함께 외부로 클램프 된 부싱, 스파드 지원이 제공됩니다.
2보호 장치
1) 바요네트 퓨즈 부분 범위 전류 제한 퓨즈.
2) 자동 작동 압력 완화 장치
3) 오일 레벨 측정기
4) 오일 온도 측정기
5) 압력 진공 측정기
6) 샘플러와 함께 배수 밸브.
7) 배포 클래스, 금속 산화물 차단기, 3-36kV.
8) 배포 클래스, 밸브형 번개 차단기, 3 ~ 27 kV.
3- 1차 전환
1) 5-포지션 탭 변경.
2) 4 포지션 로드 브레이크 스위치,핫 스틱을 작동 할 수 있으며 수리 및 유지 보수에 유연성을 제공합니다.
주요 자료
| 트랜스포머 타입 | 패드 장착, 칸막이형 |
| 트랜스포머 구성 | 액체로 채워진 패드 |
| 단계 | 3단계 |
| 용량 | 150KVA |
| 벡터 그룹 | DYN1 |
| 원전 전압 | 13800V |
| 기본 전압 클래스 | 15kV 클래스 |
| 2차 전압 | 208Y/120 |
| 2차 BIL | 30KV |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 탭 변경 | 5-포지션 탭 변경기 |
| 임페던스 (유형적) | 10.2-6.0% 전형적 |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 소음 수준 | 55dBA |
| 효율성 % | 990.10% |
사양
| 3단계 패드 장착 트랜스포머에 대한 기술 데이터 | |||||||
| 가산용량 | 손실 ((w) | 차원 (mm) | 무게 (kg) | ||||
| 무부하 손실 (W) | 부하 손실 | W | D | H | 기름 무게 (L) | 전체 무게 (kg) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
