단계: | 3상 | 냉각 방식: | 오난 / KNAN |
---|---|---|---|
주파수: | 50Hz/60Hz | 절연 계급: | E |
능력: | 45KVA | 1차 전압: | 13200GrdY/7620 |
2차 전압: | 208Y/120 | 온도 상승: | 65C |
하이 라이트: | 오일 타입 전력 분배 트랜스포머,패드 탑재 전력 분배 트랜스포머,45kva 오일 타입 트랜스포머 |

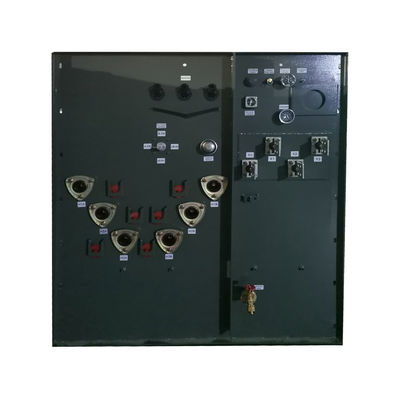

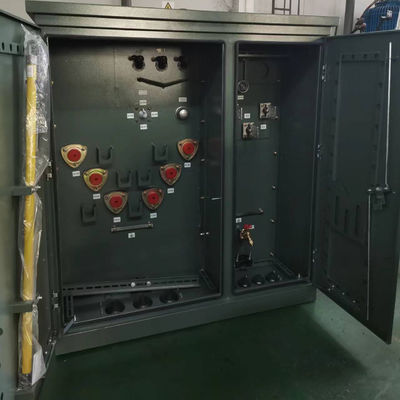

45KVA 3단계 패드 장착 오일 타입 트랜스포머 루프 공급 타입 결합 배급 트랜스포머
성능
1)유 저장 탱크가 없습니다. 트랜스포머의 높이가 낮아집니다. 설치 공간과 운송 비용을 절약 할 수 있습니다.
2) 파동 라디에이터의 탄력은 온도 변화로 인한 기름 부피 변화를 보상 할 수 있습니다.
3) 박스는 파동 라디에이터 탱크입니다. 냉각 기능뿐만 아니라 '호흡' 기능도 있습니다.
4) 트랜스포머 오일은 공기와 접촉하지 않습니다.산소와 물이 트랜스포머에 침투하는 것을 효과적으로 방지하고 성능 저하 (소재와 오일의 노화) 를 초래합니다..
5) 고전압 및 저전압 와일링의 새로운 구조, 오일 튜브와 연결에 대한 합리적인 배치로 기계적 강도 및 단축 방지 능력을 증가시킵니다.
6) 우리는 더 나은 냉각 효과를 만들기 위해 길쭉한 기름 경로와 나선 회로를 사용합니다.우리는 반 단회로 전기 능력을 강화하기 위해 루프의 단말 얼굴의 효과적인 지원을 개선.
주요 자료
트랜스포머 타입 | 패드 장착, 칸막이형 |
트랜스포머 구성 | 액체로 채워진 패드 |
트랜스포머 피드 타입 | 루프 피드 |
단계 | 3단계 |
용량 | 45KVA |
벡터 그룹 | ᄋᄋᄋ |
원전 전압 | 13200GrdY/7620 |
기본 전압 클래스 | 15kV 클래스 |
1차 파소르 | 땅바닥에 뿌린 와이 |
2차 전압 | 208Y/120 |
2차 전압 클래스 | 1.2kV급 |
빈도 | 60 Hz |
온도 상승 | 65°C |
단열 등급 | E급 단열 - 120°C, 248°F |
냉각 클래스 | KNAN; 자기 냉각 |
임페던스 | 40.5% |
로드 브레이크 스위치 등급 | 200Amp, 15kV |
효율성 표준 (들) | DOE 2016 표준, CSA 표준 ANSI / IEEE 표준을 충족 |
K-팩터 등급 (하모닉 완화) | K-1 (표준) |
유체 (유) 용량* | 70 갤런 |
액체 (유) 무게* | 539파운드 |
롤링 재료 | 알루미늄 |
환경 온도 등급 | 40°C |
소음 수준 | 48dBA |
장막 등급 | NEMA 3R 기상 방지 전선 캐비닛, 밀폐 탱크 |
크기* | 68W x 39D x 50-H |
마른 무게 (유가 포함) * | 663파운드 |
전체 무게 (액으로 채워진) * | 1701파운드 |
효율성 % | 990.00% |
부하 손실이 없습니다 (와트) | +/- 114W |
전체 부하 손실 (와트) 100% | +/- 570W |
전체 부하 손실 (와트) 100% | +/- 684W |
사양
가산용량 | 손실 ((w) | 차원 (mm) | 무게 (kg) | ||||
무부하 손실 (W) | 부하 손실 | W | D | H | 기름 무게 (L) | 전체 무게 (kg) | |
45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
공장 시험
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
