단계: | 단일 상 | 능력: | 10~500Kva |
---|---|---|---|
냉각 방식: | 오난 / KNAN | 주파수: | 50Hz/60Hz |
1차 전압: | 34500GrdY/19920 또는 사용자 정의 | 2차 전압: | 120/240V 또는 사용자 정의 |
임피던스: | 10.0~4.5% | 절연류: | A/F |
하이 라이트: | 단일 단계 변압기 34.5kV,167kVA 전구 장착 변압기,ONAN 단일 단계 트랜스포머 |

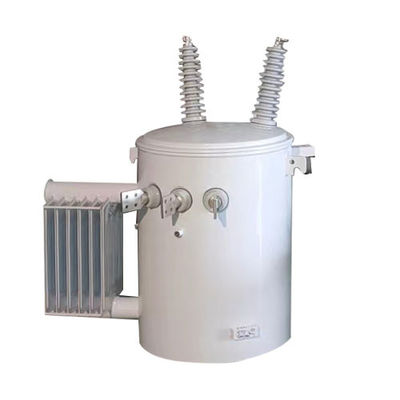

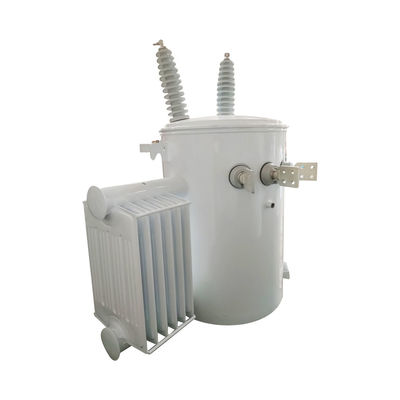

10kva 25kva 50kva 100kva 167kva 333kva 전극 설치 분배 단일 단계 트랜스포머 34.5kv ~ 240v
구조적 특징
1탱크 뚜?? 에는 고전압 포스텔렌 부싱이 있으며, 알루미늄 또는 구리 케이블을 수용 할 수 있는 링 단말기가 있습니다.
2탱크 덮개의 원형 꿰매기 구조는 균일한 스트레스 분포와 신뢰할 수있는 밀폐를 보장합니다.
3탱크 벽에 있는 링 볼트는 저전압 부싱과 터미널 역할을 하며, 틴으로 덮여 있습니다.
4이 제품은 압력 완화 밸브와 함께 제공됩니다.
5ANSI 표준에 따르면, 변압기의 위쪽과 아래쪽의 서스펜션 갈고리가 적합합니다.
6탱크의 지상 터미널은 링 볼트 지상 터미널입니다.
사양
일단계 스톨 장착 분배 트랜스포머에 대한 기술 데이터 | ||||||||
전력 (KVA) | 고전압 (V) | 저전압 (V) | 손실 (W) | 차원 (mm) | 무게 | |||
무부하 손실 | 부하 손실 | W | D | H | ||||
5 | 34500/ 19920 13800/ 7957 13200/ 7620 | 120-240 240-480 347 600 | 19 | 75 | 465 | 485 | 855 | 92 |
10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
167 | 350 | 1410 | 795 | 890 | 1335 | 680 |
성능 특성
1이 제품은 산업 및 농업 전력 네트워크의 전력 전송 및 유통에 널리 사용됩니다.
2철 코어는 고 전도성 자석과 함께 차가운 롤링 실리콘 스틸 시트로 만들어지며 당기는 판 구조를 채택하여 자석 경로가 짧고 손실과 소음 수준이 낮습니다.
3압축 와이어는 롤링을 위해 채택되어 손실이 낮고 단류에 잘 견딜 수 있습니다.
4. 기름 탱크는 벨 타입의 구조와 완전한 접기판 타입의, 탁월한 외관과 유지 보수에 쉬운.
선택용 액세서리
1전압 차단기
2보호 링크
3전류 제한 피지
4저전압 차단기
a. 차단기 비상 제어
신호등
5보호자 복합
6탭 변경
7이중전압 스위치
8탱크 압력 완화
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
