| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | WINLEY |
| 인증: | CE,ISO |
| 모델 번호: | D-50/13 |
| 최소 주문 수량: | 1Unit |
| 가격: | $1000-$10000 |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 30DAYS |
| 지불 조건: | 전신환 |
| 공급 능력: | 1000개 세트 / 달 |
| 능력: | 10KVA~500KVA 사용 가능 | 냉각 방식: | 오난 / KNAN |
|---|---|---|---|
| 주파수: | 50Hz/60Hz | 임피던스 전압: | ≤4% |
| 1차 전압: | 13200GrdY/7620 | 2차 전압: | 120/240V |
| 온도 상승: | 65' Ｃ | 권취 소재: | 구리 |
| 하이 라이트: | 오일 타입 분배 트랜스포머 50kva,오일 타입 분배 트랜스포머 13.2kV,스톨 탑재 분배 트랜스포머 |
||

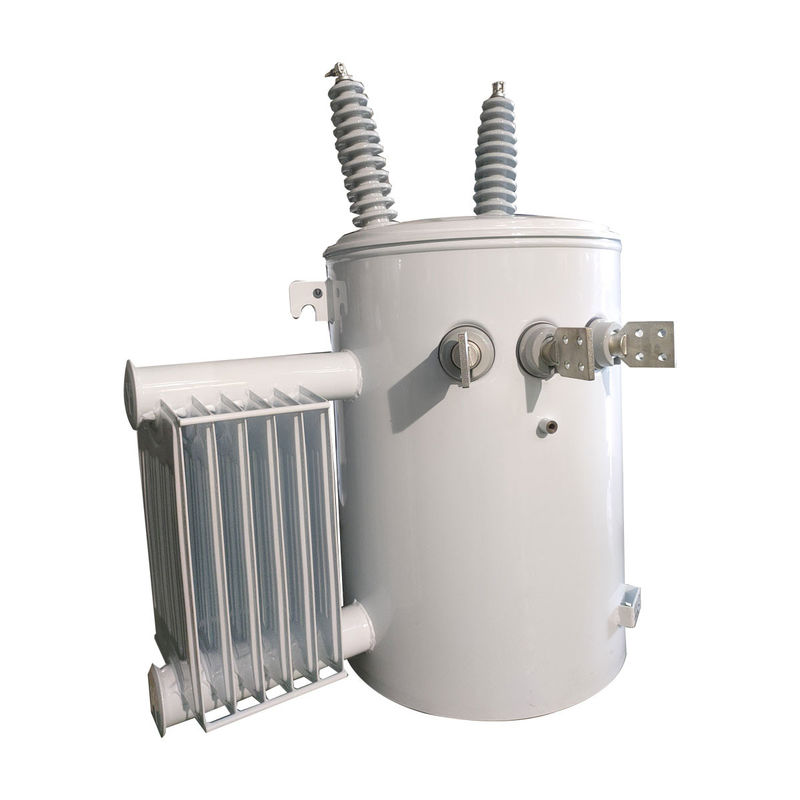

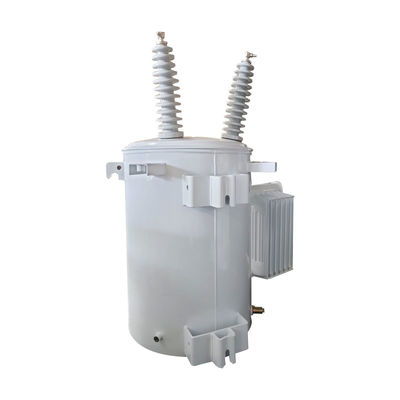

50kVA 계단 아래로 1단계 기둥에 장착된 오일 타입 분배 트랜스포머 13.2kV
주요 자료
| 13.2kV 50kVA 전구에 장착된 트랜스포머 사양 | |||
| 에너지 효율성 | ANSI C57.12 | 부하 손실이 없습니다. | 160W |
| 표준 | IEEE C57.12.20 | 부하 손실 | 520W |
| 등급 전력 | 50kVA | 전체 손실 | 680W |
| HV 전압 | 13.8kV | 빈도 | 60Hz |
| LV 전압 | 120/240V | 벡터 그룹 | 6 |
| HV BIL | 95kV | 색상 | 회색 |
| LV BIL | 30kV | 탱크 및 액세서리 | 185kg |
| 길이 | 610mm | 기름 무게 | 75kg |
| 너비 | 710mm | 전체 무게 | 320kg |
| 높이 | 1000mm | 임페던스 | 2.40% |
| 극성 | 첨가물 | HV LV 롤링 | 구리 |
성능 특성
단相 톱니 장착 변압기는 세相 변압기와 비교하여 전력 분배 필요와 부하 특성이 다르기 때문에 크기가 작습니다. 크기는 용량과 손실에 영향을 받습니다.더 큰 용량 트랜스포머와 함께 구성 요소 및 냉각 메커니즘을 수용하기 위해 더 큰 크기를 필요로합니다.효율적인 전력 전송을 위한 손실을 최소화 하는 것은 물리적 크기에 영향을 미칩니다. 궁극적으로 트랜스포머 크기는 단계 구성, 전력 용량, 효율성 요구 사항,그리고 관련 손실이 요소들은 신뢰성 있는 전력 분배를 보장하기 위한 최적의 설계에 영향을 줍니다.
단相 전구 장착 변압기는 전력 용량에 따라 크기가 다양하며 일반적으로 10kVA에서 333kVA까지 다양합니다. 물리적 차이는 단열 유형과 같은 요소에 의해 영향을 받습니다.냉각 방법, 그리고 특정 설계 요구 사항.
사양
| 일단계 스톨 장착 분배 트랜스포머에 대한 기술 데이터 | ||||||||
| 전력 (KVA) | 고전압 (V) | 저전압 (V) | 손실 (W) | 차원 (mm) | 무게 | |||
| 무부하 손실 | 부하 손실 | W | D | H | ||||
| 5 | 34500/ 19920 13800/ 7957 13200/ 7620 | 120-240 240-480 347 600 | 19 | 75 | 465 | 485 | 855 | 92 |
| 10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
| 15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
| 25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
| 37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
| 50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
| 75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
| 100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
| 167 | 350 | 1410 | 795 | 890 | 1335 | 680 | ||
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
