정격용량: | 167KVA | 단계: | 단일 상 |
---|---|---|---|
1차 전압: | 34500GrdY/19920 | 2차 전압: | 120/240V |
주파수: | 60 Hz | 효율성: | 98.9% |
사운드 레벨: | 55dBA | 롤링: | 구리 |
하이 라이트: | 167KVA 오일 잠수 트랜스포머,단일 단계의 오일 잠수 트랜스포머,34.5KV 막대기 장착 트랜스포머 |

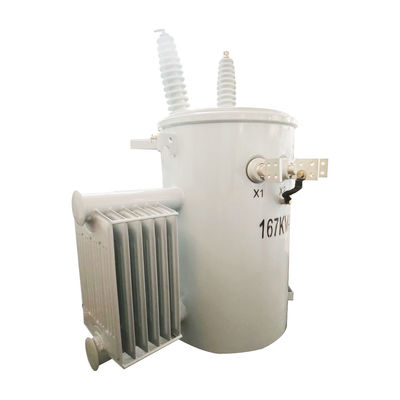

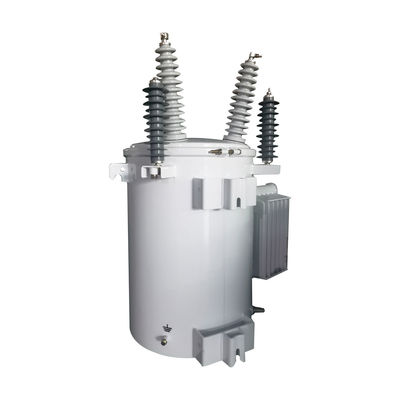

167KVA 단일 단계 오일 잠수 트랜스포머 34.5KV 스톨 장착
특징
품질 시스템 ISO 9001 인증, DOE 에너지 효율 표준을 충족하거나 ANSI/IEEE 및 CSA 표준을 초과
사양
가등식 전력 (KVA) | 높은 | H.V. 터프 | 낮은 | 단회로 | 무부하 손실 (W) | 부하 손실 (W) | 부하 전류가 없습니다.(%) |
전압 | 범위 | 전압 | 임페던스 (%) | ||||
5 | 12.47 13.2 13.8 14.4 34.5 |
± 5% ±2x2.5% |
120-240/240-480 /347/600 |
3.5 | 35 | 145 | 4 |
10 | 55 | 260 | 3.5 | ||||
16 | 65 | 365 | 3.2 | ||||
20 | 80 | 430 | 3 | ||||
30 | 100 | 625 | 2.8 | ||||
40 | 125 | 775 | 2.5 | ||||
50 | 150 | 950 | 2.3 | ||||
63 | 180 | 1125 | 2.1 | ||||
80 | 200 | 1400 | 2 | ||||
100 | 240 | 1650 | 1.9 | ||||
167 | 285 | 1950 | 1.8 | ||||
250 | 365 | 2365 | 1.7 |
스톨 탑재 트랜스포머 키 크래프트
1자기 회로 설계
철핵 의 모양, 크기, 히스테레시스, 에디 전류 손실 은 고려 해야 할 중요 한 요소 들 이다. 자기 회로 를 적절 히 설계 함 으로써 효율적 인 에너지 전달 과 손실 이 감소 할 수 있다.
2윙 디자인
회전 수, 와이어 재료, 간층 단열, 와이어링 방법과 같은 요소는 설계 과정에서 고려되어야 합니다.잘 계획된 윙링 디자인을 구현함으로써, 트랜스포머는 더 큰 부하 용량과 신뢰성을 달성 할 수 있습니다.
3방열 재료 선택
적절한 단열 재료를 선택하는 것은 안전과 수명을 보장하는 데 가장 중요합니다.고온 저항성, 활 붕괴 저항, 습도 저항.
4진공 오일 채우기
일단계 기둥 장착 변압기는 일반적으로 진공 오일 충전 방법을 사용합니다. 이것은 진공으로 변압기 칩을 처리하고, 단열 오일을 주입하고, 공기 거품을 제거하고,그리고 트랜스포머를 봉쇄합니다.진공 오일링 과정은 변압기의 단열 성능과 열 안정성을 향상시켜 서비스 수명을 연장시키는 것이 유리합니다.
5열처리
트랜스포머 의 기계적 특성 과 강도 는 열 처리 를 통해 향상 될 수 있다. 이 과정 은 재료 의 조직 구조 를 변화 시킨다.강도와 마모 저항을 높이고 스트레스와 변형을 줄이는 동시에.
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
