능력: | 100kVA | 1차 전압: | 12.47kv 13.2kv 13.8kv 19.92kv 24.94kv 34.5kv |
---|---|---|---|
2차 전압: | 120V/240V/480V | 빈도: | 50Hz/60Hz |
온도 상승: | 65' C | 냉각 시스템: | ONAN/KNAN |
변압기 피드 유형: | 루프 공급 | 단계: | 싱글 |
하이 라이트: | 패드 탑재 트랜스포머 100kVA,오일 타입 패드 장착 변압기,ONAN 오일 타입 트랜스포머 240V |

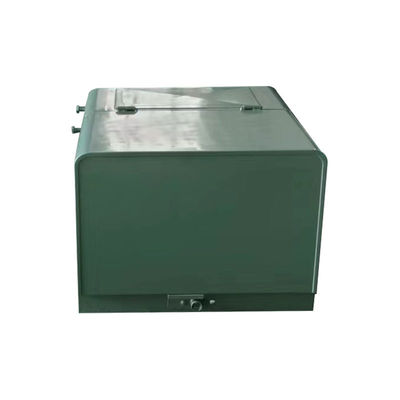

100kVA 오일 타입 12470V 240V 2차 단相 패드 장착 트랜스포머
제품 설명
단일 단계 패드 장착 트랜스포머는 기름에 잠긴 분배 트랜스포머입니다. 전통적인 트랜스포머는 상자형 껍질로 설계되었습니다. 작은 크기, 가벼운 무게,낮은 소음, 낮은 손실, 안전 및 신뢰성. 그것은 거주 지역, 상업 센터, 병원, 공원, 학교 등에 널리 사용됩니다. 단일 단계 패드 장착 변압기는 자체 냉각,루프 또는 방사선 공급으로 제공됩니다., 그리고 순식간에, ANSI / CSA / IEEE 표준을 충족하거나 초과합니다.
제품 매개 변수
단일 단계 패드 장착 트랜스포머 사양 | ||||||||
등급 | 고전압 (kV) | 부하 손실 이 없다 | 부하 손실 | 높이 | 깊이 | 너비 | 기름 무게 (kg) | 전체 무게 (kg) |
(kVA) | (mm) | (mm) | (mm) | |||||
15kVA | 340.5/19.92 13.8/8 13.2/76 12.47/72 또는 다른 |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
25kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
37.5kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
50kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
75kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
100kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
167kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
250kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
제품 설계
특징
1) 단相 패드 장착된 트랜스포머 탱크 코팅이 C57을 초과합니다.12.8 및 C5712.29IEEE C57에 완전히 부합합니다12.28 장막 무결성 표준

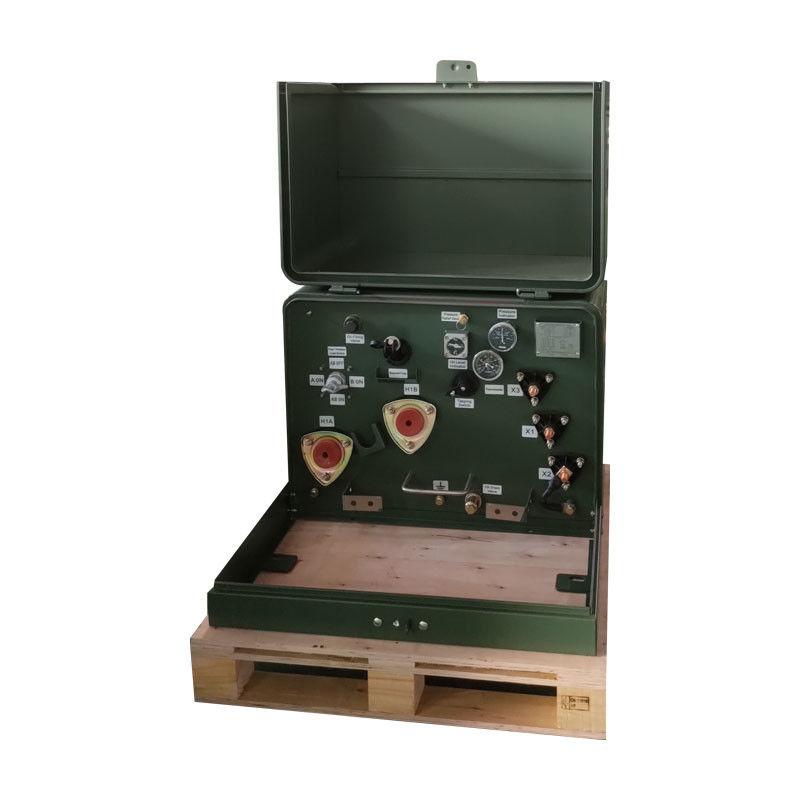

2) 루프 공급 작동을 위해 외부로 클램프 된 2 개의 보편 고전압 부싱 우물 또는 방사성 공급 작동을 위해 외부로 클램프 된 1 개의 부싱 우물.
3) 3개의 외부로 클램프 된 저전압 부싱과 힌드 된 구리 스톱, 제거 가능한 지상 벨트와 함께 완전히 고립 된 중립 단말기를 포함합니다.
4) 부시 장착 장치; 오일 컴포넌트 바닥.
5) 스레드, 플러시 장착 스테인레스 스틸 리프팅 장치.
6) 자동 압력 완화 장치
7) 산화 억제기와 함께 전기 품질 미네랄 오일.
8) 부식 저항성 스테인레스 스틸 힌지 핀과 배럴과 함께 제거 할 수 있는 후드 스테인레스 스틸 하드웨어로 고정 된 가벼운 스틸 칸막이와 분리 가능한 문턱 전면 패널 액세서리 장착 브래킷.
9) 물 유지를 방지하기 위해 후드와 오일 콤퍼먼트의 돔형 상면
10) 오일 충전/오일 레벨 플러그; 오일 배수 플러그; 탱크 가워딩 조항.
11) 장착된 펜타 헤드 보안 볼트, 떠있는 견과류 및 펠록 장치와 함께 부식 저항 잠금 장치.
부속품

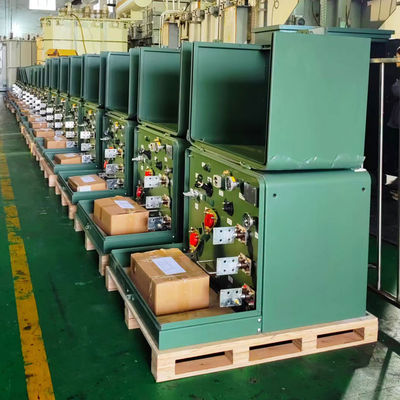

생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
