능력: | 75kVA | 1차 전압: | 13200GrdY/7620 |
---|---|---|---|
2차 전압: | 240/120V | 주파수: | 50Hz/60Hz |
냉각 시스템: | ONAN/KNAN | 표준: | IEEE ANSI DOE |
권취 소재: | 구리 / 알루미늄 | 벡터 그룹: | II0/II6 |
하이 라이트: | 75kVA 패드 탑재 전력 트랜스포머,패드 탑재 전력 트랜스포머 Fr3,오일 타입 트랜스포머 240v |
75kva 단일 단계 패드 장착 전력 변압기 Fr3 오일 충전 13200v ~ 240v

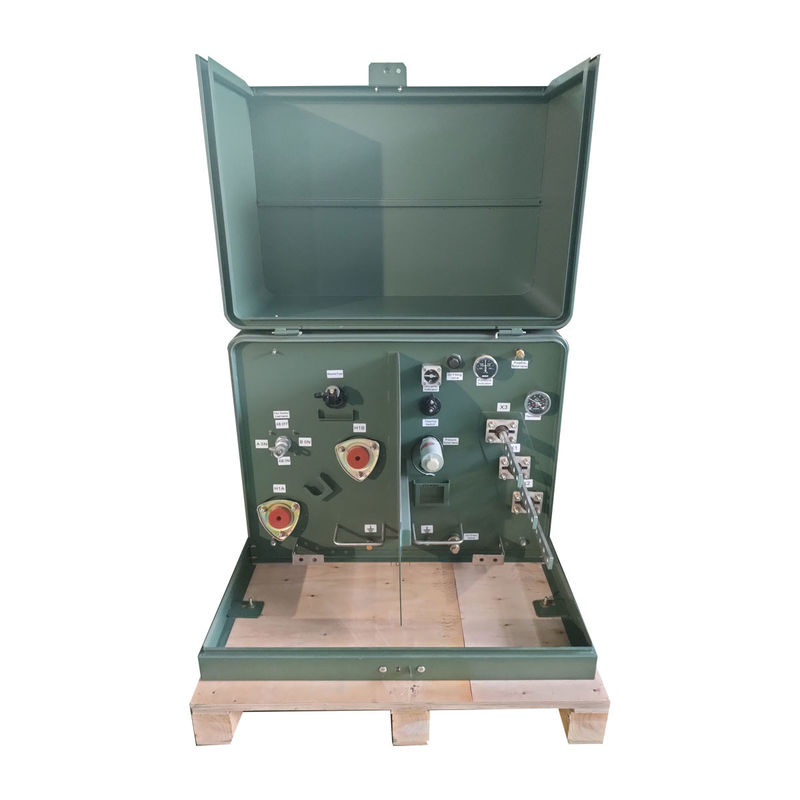

구조
타크니컬 데이터
단일 단계 패드 장착 트랜스포머 사양 | ||||||||
등급 | 고전압 (kV) | 부하 손실 이 없다 | 부하 손실 | 높이 | 깊이 | 너비 | 기름 무게 (kg) | 전체 무게 (kg) |
(kVA) | (mm) | (mm) | (mm) | |||||
15kVA | 340.5/19.92 13.8/8 13.2/76 12.47/72 또는 다른 |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
25kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
37.5kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
50kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
75kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
100kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
167kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
250kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
디자인 도면
특징
■ISO 9001 인증을 받은 품질 시스템
■ANSI/IEEE 및 NEMA 표준을 충족하거나 초과합니다.
■탱크 코팅은 IEEE Std C57을 초과합니다.12.28TM-2005 및
IEEE Std
C57.12.29TM-2005 표준 (일만 스테인레스 스틸 단위)
■ IEEE Std C57에 완전히 부합함12.28TM-2005 표준 장막 무결성 요구 사항
■자동 압력 완화 장치
■유체 충전 및 배수 조항
■레이저로 새겨진 이름판
■물 위에 떠 있는 잠금 주머니
■데칼 부시 표기
■접속 된 돔형 탱크 덮개
■부식성 물질의 템퍼 스트립
■왕관 탱크
■이탈 수 있는 문
■무화강의 승강장 구제
■무화강 힌지 핀과 배럴이 있는 힌지 문
■X2에서 탱크 토양까지의 토지 벨트
■HV 부시 웰 (HV bushing well) 은 앞부리 연결 장치에 사용되지 않습니다.

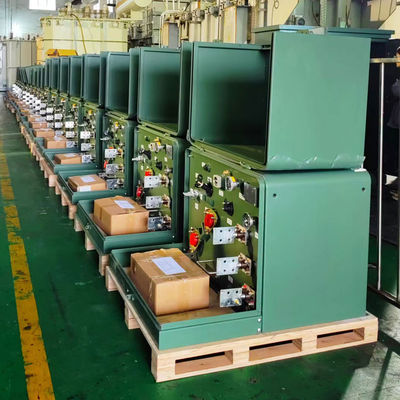

생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
