단계: | 단일 단계 | 용량: | 50Kva 또는 사용자 정의 |
---|---|---|---|
냉각 방법: | 오난; 자체 냉각 | 빈도: | 60Hz |
원전 전압: | 12470GrdY/7200 | 2차 전압: | 120/240V |
온도 상승: | 65°C | 표준: | ANSI / IEEE |
하이 라이트: | 50kVA 오일 잠수 분배 트랜스포머,240v 오일 잠수 분배 트랜스포머,ONAN 기둥 장착 변압기 |

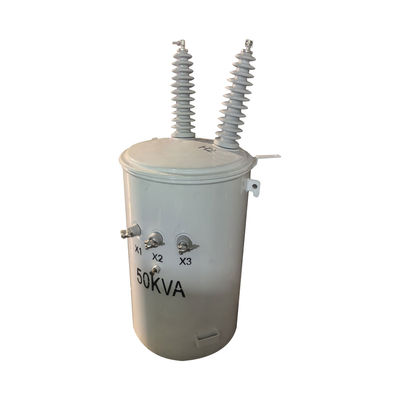

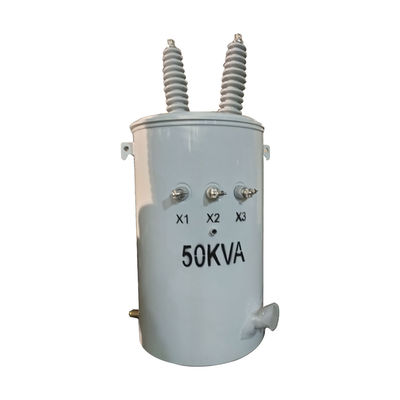

12.4kv 240v 50kva 오일 잠수 분배 트랜스포머 단일 단계 전구 장착 트랜스포머
설명
분산 전력 공급이 분산된 분산 네트워크에서, 단相 변압기는 분산 변압기로 상당한 장점을 가지고 있습니다.저전압 유통선의 길이를 줄일 수 있습니다., 라인 손실을 줄이고 전력 공급 품질을 향상시킵니다. 그것은 고효율 에너지 절감 부착 철 코어 구조 디자인을 채택합니다.트랜스포머는 기둥 장착형 서스펜션 설치 방법을 채택하는 것이 특징입니다., 작은 양, 작은 인프라 건설 투자, 낮은 전압 전력 공급 반지름의 감소 및 60% 이상 낮은 전압 라인 손실을 줄일 수 있습니다.트랜스포머는 강한 과부하 용량을 가진 완전히 밀폐 구조를 채택, 지속적인 작동에서 높은 신뢰성, 간단한 유지 보수 및 긴 서비스 수명.
주요 자료
100 kVA 단일 단계 전구 장착 변압기 사양 | |||
에너지 효율성 | CSA C8021 | 극성 | 첨가물 |
성병 | CSA C21 | HV/LV 윙링 | 알루미늄 |
등급 전력 | 100kVA | 부하 손실이 없습니다. | 208W |
HV 전압 | 12.47kV 델타 | 부하 손실 | 753w |
LV 전압 | 240/120 | 빈도 | 60Hz |
HV BIL | 125kV | 벡터 그룹 | 6 |
LV BIL | 30kV | 색상 | 회색 |
길이 | 730mm | 탱크 및 액세서리 | 435kg |
너비 | 890mm | 기름 무게 | 165kg |
높이 | 1110mm | 전체 무게 | 675kg |
임페던스 | 20.93% | 냉각 방법 | ONAN |
사양
10kva-500kva 일단계 오일 잠수 트랜스포머 | ||||||
가등식 Cap acity (kVA) | 높은 | 저전압 (v) | 연결 기호 | 표준 | 단회로 임피던스 (%) | 효율성 |
전압 (v) | (%) | |||||
10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10.8~8% | 98.7 |
15 | 98.82 | |||||
25 | 98.95 | |||||
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
디자인 도면
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
