| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | WINLEY |
| 인증: | CE,ISO |
| 모델 번호: | S-500/15 |
| 최소 주문 수량: | 1Unit |
| 가격: | $5000-$150000 |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 30DAYS |
| 지불 조건: | T/T |
| 공급 능력: | 1000개 세트 / 달 |
| 단계: | 3상 | 용량: | 500KVA 또는 주문 제작됩니다 |
|---|---|---|---|
| 원전 전압: | 13800V | 2차 전압: | 208Y/120V |
| 효율성: | >99.10% | 온도 상승: | 65°C |
| 임페던스 (유형적): | 50.0~7.5% 전형적인 | 냉각 클래스: | 오난; 자체 냉각 |
| 하이 라이트: | 500kva 패드 탑재 변압기,13800v 패드 마운트 트랜스포머,3단계 오일 타입 트랜스포머 |
||

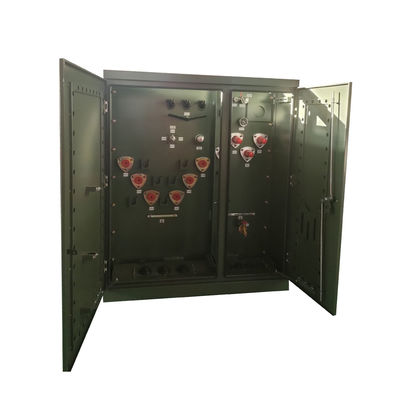

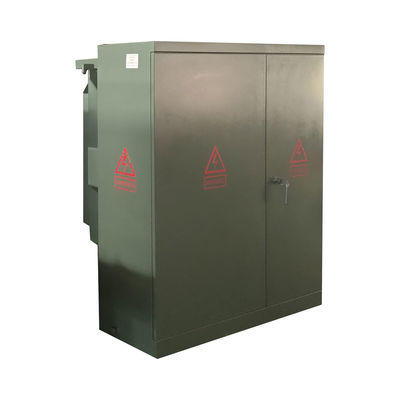

500 Kva 3단계 패드 장착 트랜스포머 오일 타입 13800v ~ 208v
성능
1- 패드 탑재 트랜스포머는 10000kVA까지의 용량으로 만들어집니다.
2- 패드 장착 변압기는 CSA, IEEE c 등 표준에 따라 설계 및 테스트됩니다.57, 및 DOE가 적용되는 경우.
3. 패드 장착 트랜스포머는 기름으로 가득 차 있으며 변조 방지 설계가 있습니다. 트랜스포머는 앞 카빈과 후방 카빈으로 두 부분으로 나뉘어 있습니다.
주요 자료
| 트랜스포머 타입 | 패드 장착, 칸막이형 |
| 트랜스포머 구성 | 액체로 채워진 패드 |
| 트랜스포머 피드 타입 | 루프 피드 |
| 단계 | 3단계 |
| 용량 | 500KVA |
| 벡터 그룹 | DYN1 |
| 원전 전압 | 13200V |
| 기본 전압 클래스 | 15kV 클래스 |
| 1차 파소르 | 델타 |
| 1차 BIL | 95KV |
| 2차 전압 | 208Y/120 |
| 2차 전압 클래스 | 1.2kV급 |
| 2차 파소르 | Wye-N |
| 2차 BIL | 30KV |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C 평균 80°C 핫스팟 |
| 냉각 클래스 | ONAN: 자기 냉각 |
| 임페던스 (유형적) | 5% |
| 주요 연결 유형 | 죽은 전선 |
| 롤링 재료 | 구리 |
| 원자재 | 곡물 지향 철강 |
| 효율성 % | 990.10% |
| 전체 부하 손실 (와트) 100% | +/- 5,000W |
공장 사진
기술 도면
사양
| 3단계 패드 장착 변압기 | ||||
| 가등식 전력 (KVA) | 고전압 (KV) | 저전압 (V) | 손실 (W) | |
| 무부하 손실 (W) | 부하 손실 (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 190.92KV/ 13.8KV/ 13.2KV/ 또는 다른 |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 |
||
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
