| 브랜드 이름: | WINLEY |
| 모델 번호: | S-300/25 |
| MOQ: | 1Unit |
| 가격: | $5000-$150000 |
| 포장에 대한 세부 사항: | 합판 상자 |
| 지불 조건: | T/T |

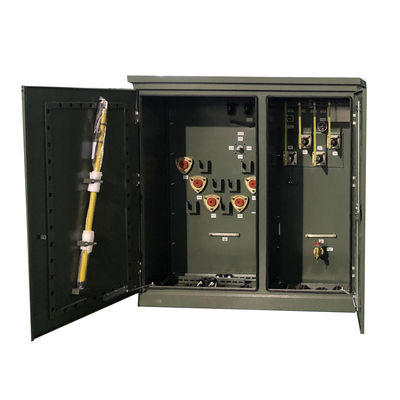

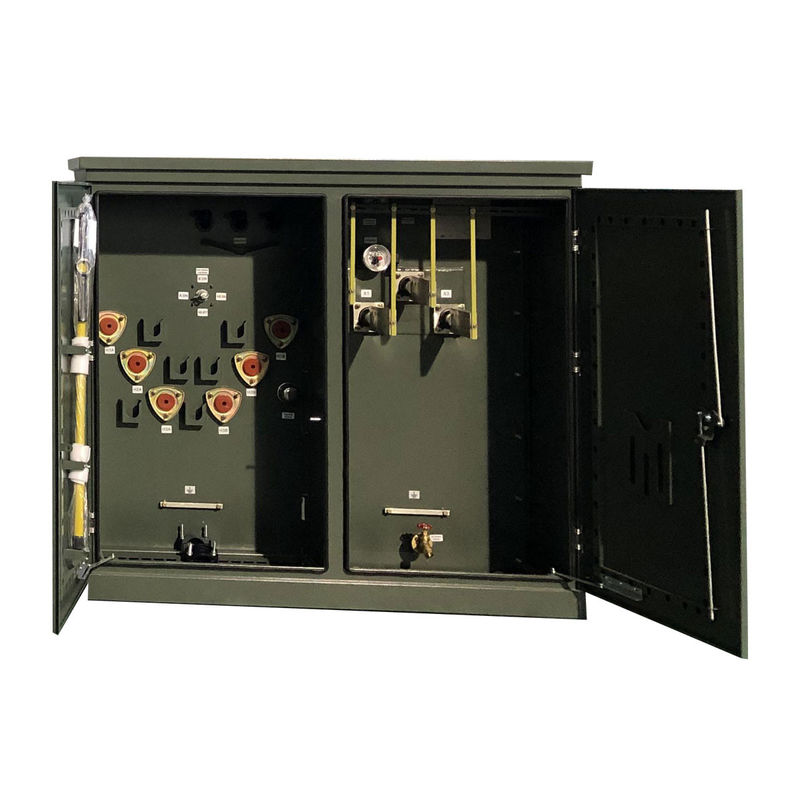

300kVA 3단계 패드 장착 기름 잠겨 배포 트랜스포머 24.94kV
요약
3단계 패드 장착 트랜스포머는 트랜스포머의 코어와 와일링이 같은 오일 탱크에 있는 트랜스포머의 고전압 측면에 로드 스위치와 피지스를 몰아넣습니다.첨단 구조의 장점이 있습니다., 신뢰할 수 있는 성능, 에너지 절약 및 소비 감소, 유연한 사용, 강력한 적응력 및 경제적 이점.
주요 자료
| 트랜스포머 타입 | 패드 장착, 칸막이형 |
| 트랜스포머 피드 타입 | 루프 피드 |
| 운영 | 계단 하향 작업 |
| 단계 | 3단계 |
| 용량 | 300KVA |
| 벡터 그룹 | ᄋᄋᄋ |
| 원전 전압 | 24940GrdY/14400 |
| 기본 전압 클래스 | 25kV 클래스 |
| 1차 파소르 | 땅바닥에 뿌린 와이 |
| 1차 BIL | 125KV |
| 2차 전압 | 208Y/120 |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 임페던스 | 30.10~5.75% |
| 로드 브레이크 스위치 등급 | 200Amp, 25kV |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 환경 작동 온도 범위 | -40°C ~ +40°C (-50°F ~ +104°F) |
| 소음 수준 | 55dBA |
| 크기 | 61W x 54D x 69H |
| 효율성 | 990.00% |
| 이름판 기본 kVA의 50%에서 작동하는 트랜스포머를 기반으로 합니다. | |
| 85°C 기준 온도에 기초한 부하 손실 | |
| 부하 손실이 없습니다 (와트) | 500W |
| 전체 부하 손실 (와트) 100% | +/- 3,000W |
특징
1) 3단계 패드 장착 트랜스포머는 강한 과부하 용량을 가지고 있습니다. 2시간 동안 2번 과부하를 허용합니다. 심지어 과부하도 될 수 있습니다.3단계 패드 장착 변압기의 사용 기간에 영향을 주지 않고 7시간 동안 6번.
2) 3단계 패드 장착 변압기는 팔꿈치 플러그 커넥터를 채택합니다. 그것은 고전압 입력 케이블의 연결에 매우 편리 할 수 있습니다. 비상 상황에서 로드 스위치로 사용됩니다.전기에 연결해서 꺼낼 수 있습니다..
3) 3단계 패드 장착 변압기는 이중 피지프에 의해 보호됩니다. 플러그인 피지프 (BAY-o-net) 는 이중 민감 피지프입니다.현재) 3 단계 패드 장착 변압기의 2 차 측면에서 발생하는 단회로 결함을 보호하기 위해백업 전류 제한 보호 퓨즈 (ELSP) 는 3단계 패드 장착 트랜스포머의 내부 결함을 보호하며 고전압 측면을 보호하기 위해 사용됩니다.
4) 3단계 패드 장착 트랜스포머는 Fr3 식물성 기름 또는 광유를 사용할 수 있습니다. 상황에 따라 선택할 수 있습니다.
5) 3단계 패드 장착 트랜스포머는 완전히 닫힌 구조 디자인을 채택합니다. 그것은 오일 탱크에 윙링, 철 코어, 피지 및 고전압 로드 스위치를 배치합니다.
기술 도면
사양
| 가산용량 | 손실 ((w) | 차원 (mm) | 무게 (kg) | ||||
| 무부하 손실 (W) | 부하 손실 | W | D | H | 기름 무게 (L) | 전체 무게 (kg) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
|
