| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | WINLEY |
| 인증: | CE,ISO |
| 모델 번호: | S-500/15 |
| 최소 주문 수량: | 1 단위 |
| 가격: | $5000-$150000 |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 30DAYS |
| 지불 조건: | T/T |
| 공급 능력: | 1000개 세트 / 달 |
| 단계: | 3상 | 정격용량: | 75KVA-50000KVA |
|---|---|---|---|
| 원전 전압: | 12470GrdY/7200 | 2차 전압: | 208Y/120 |
| 빈도: | 50/60Hz | 냉각 클래스: | KNAN ; 자냉식입니다 |
| 권취 소재: | Copper\Aluminum | 소재: | 실리콘 스틸 시트 |
| 하이 라이트: | 12470v 패드 마운트 트랜스포머,스텝 다운 패드 장착 트랜스포머,500kVA 3단계 트랜스포머 |
||

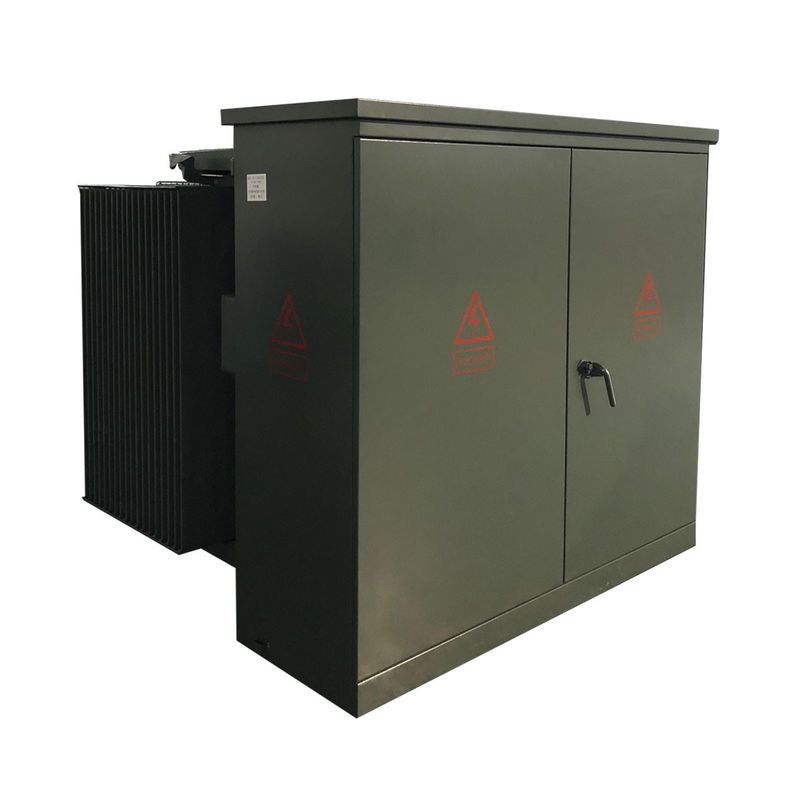

500kVA 3단계 패드 장착 변압기 12470v에서 208v로
요약
3단계 패드 장착 트랜스포머는 트랜스포머의 코어와 와일링이 같은 오일 탱크에 있는 트랜스포머의 고전압 쪽에 로드 스위치와 피지션을 몰아넣습니다.첨단 구조의 장점이 있습니다., 신뢰할 수 있는 성능, 에너지 절약 및 소비 감소, 유연한 사용, 강력한 적응력 및 경제적 이점.
설명
우리는 사용자와 고객의 요구 사항에 따라 그들의 도면 / 단일 라인 다이어그램 (SLD) 과 필요에 따라 이 서브 스테이션을 만들 수 있습니다. 우리는 국제 표준 IEC1330,H에 따라 이 서브 스테이션을 설계하고 생산합니다.V. 표준 IEC62271-200.HV & LV 부대가 완료된 기능입니다.
1H.V. 칸막이는 1 시간 동안 전력 공급을 테스트 할 때 다양한 전력 공급 방법을 가지고 있으며, H.V. 테스트의 수요를 충족시키기 위해 H.V. 테스트 장치와도 설치 할 수 있습니다.
2트랜스포머 상실은 S11,S13 또는 다른 저소비 기름 침몰 트랜스포머와 건조형 트랜스포머로 선택할 수 있습니다.트랜스포머 상실은 자동 시작 풍 냉각 시스템과 조명 시스템을 갖추고 있습니다..
3.) 낮은 전압 칸막이는 사용자의 필요에 따라 만들 수 있습니다. 그것은 고정 또는 집적 된 구조를 채택 전기 전원 공급 시스템, 그것은 빛 분배와 같은 많은 기능을 가지고 있습니다.전력 분배, 반응 전력, 전기 전력 테스트... 등 전력 유통 품질을 향상시키고 사용자를 만족시키기 위해.
표준특징

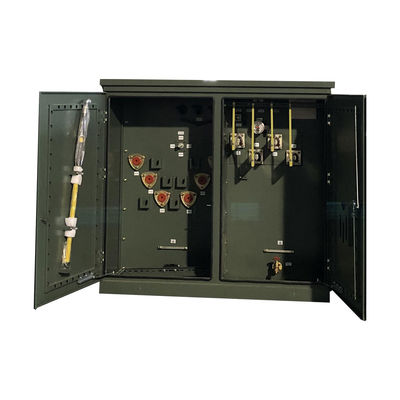

1- 1차 전환
1) 5-포지션 탭 변경.
2) 4 포지션 로드 브레이크 스위치,핫 스틱을 작동 할 수 있으며 수리 및 유지 보수에 유연성을 제공합니다.
2종료 연결
1) 원전 전력 케이블은 팔꿈치 커넥터로 연결되어 있습니다.
2) 로드브레이크 삽입 장치로 외부로 클램프 된 부시 웰.
3) 통합 로드브레이크 또는 로드브레이크가 아닌 부싱.
4) 2차 종착 NEMA 4홀, 6홀, 8홀, 10홀 또는 12홀의 스파드와 함께 외부로 클램프 된 부싱, 스파드 지원이 제공됩니다.
3보호 장치
1) 바요네트 퓨즈 부분 범위 전류 제한 퓨즈.
2) 자동 작동 압력 완화 장치
3) 오일 레벨 측정기
4) 오일 온도 측정기
5) 압력 진공 측정기
6) 샘플러와 함께 배수 밸브.
7) 배포 클래스, 금속 산화물 차단기, 3-36kV.
8) 배포 클래스, 밸브형 번개 차단기, 3 ~ 27 kV.
기술 도면
사양
| 가산용량 | 손실 ((w) | 차원 (mm) | 무게 (kg) | ||||
| 무부하 손실 (W) | 부하 손실 | W | D | H | 기름 무게 (L) | 전체 무게 (kg) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
