제품 세부 정보

> 상품 >
오일형 변압기
>
167kva 단일 단계 전구 장착 변압기 CSP 기름 침몰 분배 유형 단계 하락 4160v 480v

167kva 단일 단계 전구 장착 변압기 CSP 기름 침몰 분배 유형 단계 하락 4160v 480v

브랜드 이름: WINLEY
모델 번호: D-167/5
MOQ: 1 단위
가격: $1000-$10000
포장에 대한 세부 사항: 합판 상자
지불 조건: T/T
자세한 정보
원래 장소:
중국
인증:
CE,ISO
Transformer Type:
Overhead Distribution Transformer, Conventional Type
capacity:
167 KVA
Cooling Method:
KNAN; Self-Cooled
Sound Level:
50 dBA
Primary Voltage:
4160GrdY/2400
Secondary Voltage:
277/480V
Temperature Rise:
65°C
Winding Material:
Copper
공급 능력:
1000개 세트 / 달
강조하다:

스톨 마운트 된 듀얼 와일딩 트랜스포머

,

167kva 듀얼 와일딩 트랜스포머

,

스텝 다운 폴 마운트 트랜스포머

제품 설명

167kva 단일 단계 전구 장착 변압기 CSP 기름 침몰 분배 유형 단계 하락 4160v 480v

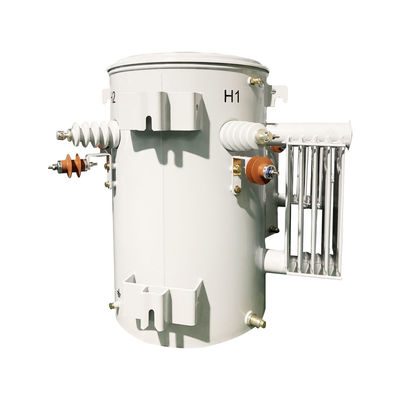

167kva 단일 단계 전구 장착 변압기 CSP 기름 침몰 분배 유형 단계 하락 4160v 480v 0






구조

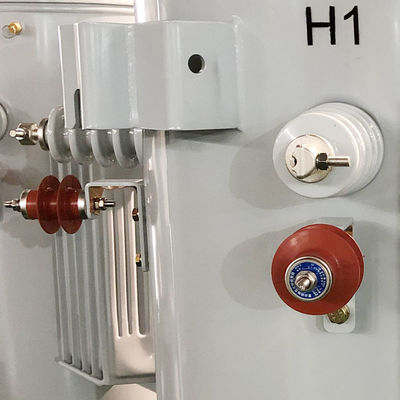

167kva 단일 단계 전구 장착 변압기 CSP 기름 침몰 분배 유형 단계 하락 4160v 480v 1



표준 특징



1고전압 부시
고전압 부시의 주요 재료는 폼이며 그 주요 역할은 고전압 윙과 외부 고전압 라인을 연결하는 것, 단열 보호,외부 침입으로부터의 보호, 열전도 및 열분 dissipating, 등, 변환기의 정상적인 작동과 안전을 보장하기 위해.
2저전압 부시
저전압 부시는 두 가지 종류가 있습니다. 스파드 타입과 클립 타입입니다.
3오일 펌프
일단계 기둥에 장착된 트랜스포머의 오일 채용 밸브의 역할은 방열 오일을 탱크에 채우는 것입니다.
4샘플러와 함께 오일 배수 밸브
단일 단계 스톨 장착 트랜스포머의 오일 드레인 밸브와 샘플러는 공기와 수분을 배charge하고 퇴적물과 불순물을 제거하는 데 사용됩니다.트랜스포머 내부의 기름의 품질과 성능을 보장합니다., 그리고 안전하고 안정적인 트랜스포머 작동을 보장합니다. 한편, 우리는 분석 및 테스트를 위해 기름 샘플을 수집 할 수 있습니다.
5압력 완화 밸브
단일 단계 스톨 장착 변압기의 압력 완화 밸브는 주로 변압기의 안전한 작동을 보호하고 정상적인 작업 조건을 유지하기 위해 사용됩니다.그리고 그 안정성과 신뢰성을 보장하기 위해 변압기 내부의 가스 압력을 조정.
6조명 차단기
조명 차단기는 번개, 스위치 및 다른 HV 원천으로 인한 전력 급증으로부터 트랜스포머를 안전하게 유지합니다.그것은 직접적인 영향을 피하기 위해 토착에 의해 고전압 급류를 셔팅.
7내부 전류 제한 퓨징
퓨지는 과도한 충전 전류가 있을 때 변압기 윙이 손상되는 것을 제한하는 데 사용됩니다.
8전단 차단기
2차 단속기는 탱크 내부의 윙 위에 있고 여기 작동 손잡이, 과부하 리셋, 신호등이 있습니다.낮은 오일 레버 보호, 그리고 전력 비율이 차단기를 통과하여 작동이 중단되면 서비스를 복원하도록 허용합니다.



주요 자료



단계 단일 단계
용량 167KVA
원전 전압 4160GrdY/2400
기본 전압 클래스 5kV 클래스
2차 전압 277/480V (L-N-L)
2차 전압 클래스 1.2kV급
2차 파소르 듀얼 와일딩 싱글 파스
2차 BIL 30KV
빈도 60 Hz
온도 상승 65°C
단열 등급 E급 단열 - 120°C, 248°F
냉각 클래스 KNAN; 자기 냉각
탭 변경 5-포지션 탭 변경 장치와 외부 작동 핸들
임페던스 30.5% 전형적
효율성 표준 (들) DOE 2016 표준, ANSI/IEEE 표준을 충족합니다.
유체 용량* 330.73 갤런
롤링 재료 구리
환경 온도 등급 40°C
소음 수준 55dBA
크기* 43.31''-W x 35.04''-D x 51.18''-H
탱크 지름* 24' OD
건조 무게* 749.56 파운드
효율성 990.10%
부하 손실이 없습니다 (와트) +/- 455W
전체 부하 손실 (와트) +/- 1,833W
전체 부하 손실 (와트) +/- 2,288W



사양



10kva-500kva 일단계 오일 잠수 트랜스포머
가등식 Cap acity (kVA) 높은 저전압 (v) 연결 기호 표준 단회로 임피던스 (%) 효율성
전압 (v) (%)
10 4160
7200
12000
12470
13200
13800
19920
24940
34500
110
220
230
400
480
II0,II6 IEEE/ANSI/DOE 10.8~8% 98.7
15 98.82
25 98.95
37.5 99.05
50 99.11
75 99.19
100 99.25
167 99.33
250 99.39
333 99.43
500 99.49



생산 과정

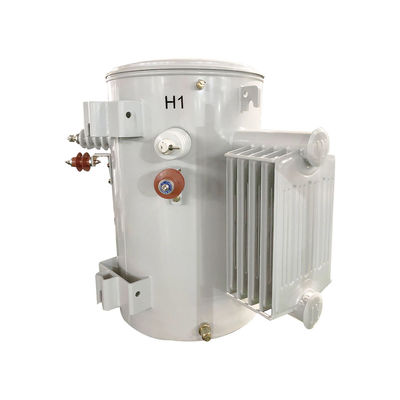

167kva 단일 단계 전구 장착 변압기 CSP 기름 침몰 분배 유형 단계 하락 4160v 480v 2

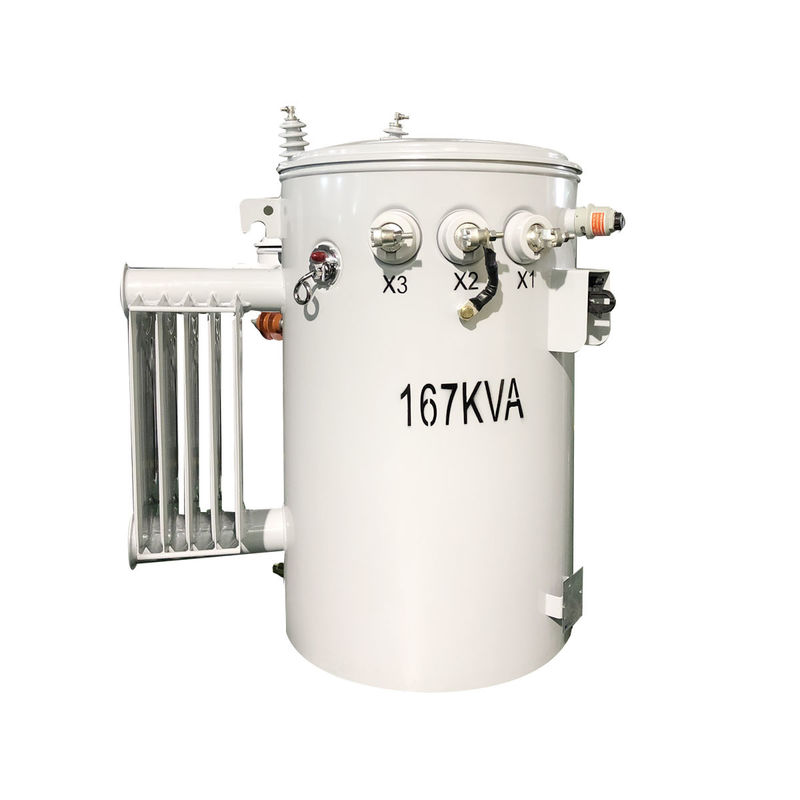

167kva 단일 단계 전구 장착 변압기 CSP 기름 침몰 분배 유형 단계 하락 4160v 480v 3

167kva 단일 단계 전구 장착 변압기 CSP 기름 침몰 분배 유형 단계 하락 4160v 480v 4



FAQ



1질문: 샘플 주문을 받을 수 있나요?

A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.

2Q: 납품 시간은 얼마입니까?

A: 대량 생산 시간 15-25 일.

3질문: 보증 기간은 얼마입니까?

A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.

4Q: OEM/ODM 가 있습니까?

A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.

맞춤형 서비스:

a. 맞춤형 색상과 특수 기능

b. 맞춤형 박스

c. 고객의 로고를 인쇄합니다.

d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.

5Q: 어떻게 제품의 품질을 제어합니까?

A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
