| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | WINLEY |
| 인증: | CE,ISO |
| 모델 번호: | S-2000/15 |
| 최소 주문 수량: | 1 단위 |
| 가격: | $5000-$150000 |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 30DAYS |
| 지불 조건: | T/T |
| 공급 능력: | 1000개 세트 / 달 |
| 단계: | 3상 | 용량: | 2000KVA |
|---|---|---|---|
| 원전 전압: | 600Y/347 또는 사용자 정의 | 2차 전압: | 13200GrdY/7620 또는 사용자 정의 |
| 트랜스포머 형: | 탑재된 패드 | 온도 상승: | 65°C |
| 임페던스 (유형적): | 5.75% | 냉각 클래스: | KNAN/ONAN |
| 하이 라이트: | 2Mva 3단계 변압기,전기 3단계 트랜스포머 600V,3단계 전기 트랜스포머 13200V |
||

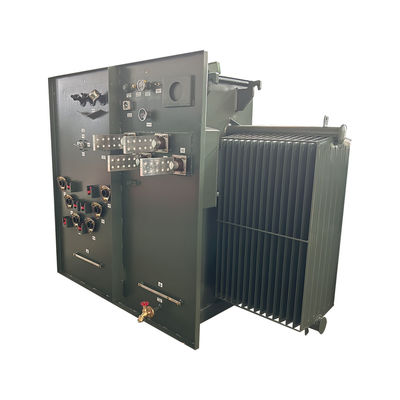

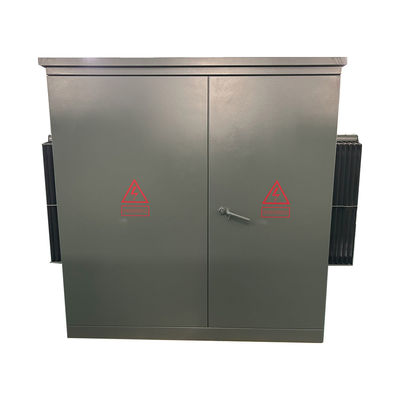

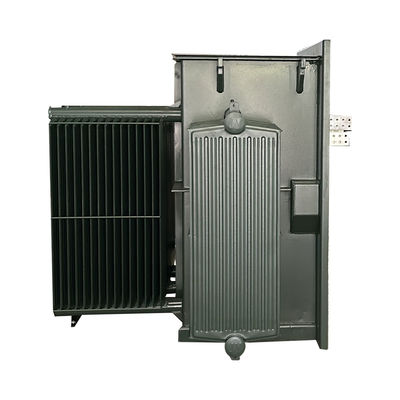

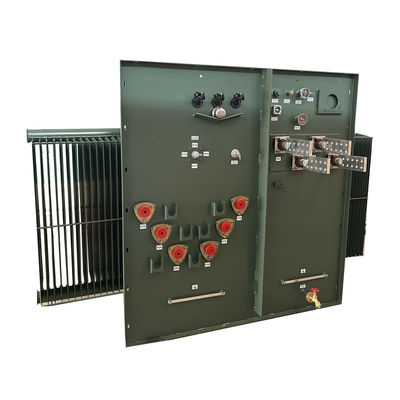

2Mva 2000Kva 스텝 업 패드 마운트 3단계 트랜스포머 전기 600V ~ 13200V
제품 구조
1) 트랜스포머 부분과 컨트롤 캐비닛 부분은 미국 버전의 트랜스포머 부분이 완전히 밀폐 된 구조입니다.그리고 절연유는 두 종류의 높은 발화점 기름 또는 일반 기름이 될 수 있습니다..
2) 제어 캐비닛은 고전압실과 저전압실로 나뉘어 있습니다.
3) 고전압 방은: 고전압 케이블 플러그, 번개 차단기, 로드 스위치 작동 손잡이, 흥분하지 않는 탭 스위치 손잡이, 플러그인 피지, 압력 방출 밸브,온도계, 압력 측정기, 오일 위치 측정기, 오일 충전 플러그, 오일 배수 밸브, 등, 로드 스위치, 꺼 흥분 탭 변경기, 플러그인 피지, 등모두 트랜스포머 코어와 함께 트랜스포머 오일에 잠겨 있습니다.고전압 케이블과 트랜스포머는 팔꿈치 케이블 커넥터로 연결되어 있습니다.
4) 낮은 전압 측면은 공기 회로 차단기, 전류 변압기, 전기 에너지 계측기, 암페르 미터 및 볼트 미터와 함께 설치 할 수 있습니다.및 출력 회로와 용량 보상 장치 사용자 필요에 따라 구성 될 수 있습니다.
주요 자료
| 트랜스포머 타입 | 패드 장착, 칸막이형 |
| 트랜스포머 구성 | 액체로 채워진 패드 |
| 트랜스포머 피드 타입 | 루프 피드 |
| 운영 | 단계적 작업 |
| 단계 | 3단계 |
| 용량 | 2 MVA (2000 KVA) |
| 벡터 그룹 | YnD1 |
| 원전 전압 | 600Y/347 |
| 기본 전압 클래스 | 1.2kV급 |
| 1차 파소르 | Wye-N |
| 1차 BIL | 30KV |
| 2차 전압 | 13200GrdY/7620 |
| 2차 전압 클래스 | 15kV 클래스 |
| 2차 파소르 | 땅바닥에 뿌린 와이 |
| 2차 BIL | 95KV |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 임페던스 (유형적) | 50.0~7.5% |
| 주요 연결 유형 | 라이브 프론트 |
| 2차 연결 유형 | 죽은 전선 |
| 로드 브레이크 스위치 등급 | 200Amp, 15kV |
| 로드 브레이크 스위치 위치 | 높은 전압 (HV) 전면 부리 |
| 효율성 표준 (들) | DOE 2016 표준, ANSI/IEEE 표준을 충족합니다 |
| K-팩터 등급 (하모닉 완화) | K-1 (표준) |
| 펄스 드라이브 등급 | 제1호 |
| 단열 액체 | 생분해성 천연 식물성 기름 에스테르 단열 액체 - 비PCB 액체 |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 소음 수준 | 61dBA |
| 고도 등급 | 해발 3300ft (1000m) |
| 원자재 | 곡물 지향 철강 |
| 탱크 재료 | 코팅 스틸 |
| 크기/ | 75'W x 74'D x 73'H |
| 마른 무게 (유가 포함) * | 4566파운드 |
| 전체 무게 (액으로 채워진) * | 10567파운드 |
| 효율성 % | 99.40% |
| 부하 손실이 없습니다 (와트) | +/- 2,100W |
| 전체 부하 손실 (와트) 100% | +/- 14,500W |
공장 사진
사양
| 3단계 패드 장착 변압기 | ||||
| 가등식 전력 (KVA) | 고전압 (KV) | 저전압 (V) | 손실 (W) | |
| 무부하 손실 (W) | 부하 손실 (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 190.92KV/ 13.8KV/ 13.2KV/ 또는 다른 |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
기술 도면
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
