변압기 피드 유형: | 구분되는 타입, 탑재되는 것으로 거닙니다 | 용량: | 2500KVA 또는 사용자 정의 |
---|---|---|---|
원전 전압: | 12470V | 2차 전압: | 400Y/231 |
빈도: | 60 Hz | 냉각 클래스: | KNAN ; 자냉식입니다 |
임페던스: | 5.75% | 효율성: | 99.30% |
하이 라이트: | 2500Kva 3단계 패드 장착 변압기,400V 패드 탑재 트랜스포머,12470V 스텝 다운 트랜스포머 |

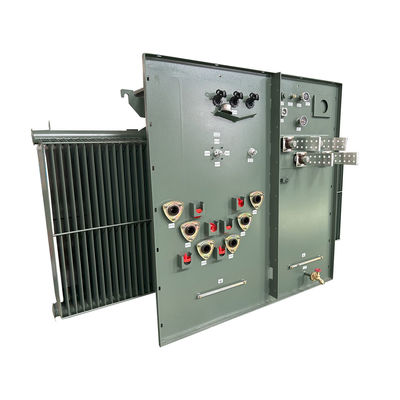

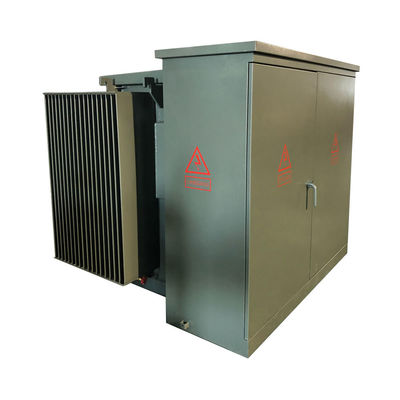

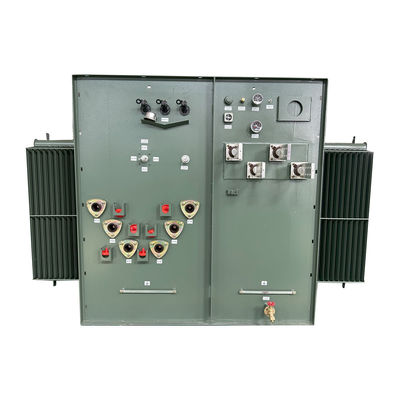

2500Kva 3단계 패드 장착 트랜스포머 12470V에서 400V로 내려갑니다.
요약
윈리 (WINLEY) 는 적용 가능한 ANSI®/IEEE® 표준을 충족하는 액체로 가득 찬 3단계 패드 장착 분배 트랜스포머의 전체 라인을 제공합니다. 최대 34.5 kV의 고전압과 최대 5,000 kVA의 등급,그것은 높은 전압 및 큰 용량 행사, 예를 들어 전력 변전소, 산업 전력 소비 등에 적합합니다. 높은 부하, 높은 전압 시나리오에서,기름에 담긴 트랜스포머는 더 나은 성능과 안정성을 가지고 있습니다..
주요 자료
트랜스포머 타입 | 패드 장착, 칸막이형 |
트랜스포머 구성 | 액체로 채워진 패드 |
트랜스포머 피드 타입 | 루프 피드 |
운영 | 계단 하향 작업 |
단계 | 3단계 |
용량 | 2.5 MVA (2500 KVA) |
벡터 그룹 | DYN1 |
원전 전압 | 12470V |
기본 전압 클래스 | 15kV 클래스 |
1차 파소르 | 델타 |
1차 BIL | 95KV |
2차 전압 | 400Y/231 |
2차 전압 클래스 | 1.2kV급 |
2차 파소르 | Wye-N |
2차 BIL | 30KV |
빈도 | 60 Hz |
온도 상승 | 65°C |
단열 등급 | E급 단열 - 120°C, 248°F |
냉각 클래스 | KNAN; 자기 냉각 |
탭 변경 | 5-포지션 탭 변경 |
임페던스 | 50.75% |
로드 브레이크 스위치 등급 | 600Amp, 15kV |
원자재 | 곡물 지향 철강 |
탱크 재료 | 코팅 스틸 |
크기* | 75W x 75D x 73H |
마른 무게 (유가 포함) * | 4918파운드 |
전체 무게 (액으로 채워진) * | 11,534파운드 |
효율성 % | 99.40% |
부하 손실이 없습니다 (와트) | +/- 2,700W |
전체 부하 손실 (와트) 100% | +/- 15,500W |
표준 특징
1- 1차 전환
1) 5-포지션 탭 변경.
2) 4 포지션 로드 브레이크 스위치,핫 스틱을 작동 할 수 있으며 수리 및 유지 보수에 유연성을 제공합니다.
2종료 연결
1) 원전 전력 케이블은 팔꿈치 커넥터로 연결되어 있습니다.
2) 로드브레이크 삽입 장치로 외부로 클램프 된 부시 웰.
3) 통합 로드브레이크 또는 로드브레이크가 아닌 부싱.
4) 2차 종착 NEMA 4홀, 6홀, 8홀, 10홀 또는 12홀의 스파드와 함께 외부로 클램프 된 부싱, 스파드 지원이 제공됩니다.
3보호 장치
1) 바요네트 퓨즈 부분 범위 전류 제한 퓨즈.
2) 자동 작동 압력 완화 장치
3) 오일 레벨 측정기
4) 오일 온도 측정기
5) 압력 진공 측정기
6) 샘플러와 함께 배수 밸브.
7) 배포 클래스, 금속 산화물 차단기, 3-36kV.
8) 배포 클래스, 밸브형 번개 차단기, 3 ~ 27 kV.
기술 도면
사양
가산용량 | 손실 ((w) | 차원 (mm) | 무게 (kg) | ||||
무부하 손실 (W) | 부하 손실 | W | D | H | 기름 무게 (L) | 전체 무게 (kg) | |
45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
