단계: | 3상 | 용량: | 3750KVA |
---|---|---|---|
원전 전압: | 13800V | 2차 전압: | 480Y/277 |
벡터 그룹: | 딘1 | 온도 상승: | 65°C |
임페던스 (유형적): | 5.75% | 빈도: | 60 Hz |
하이 라이트: | 3750 Kva 패드 탑재 변압기,패드 탑재 변압기 480V,3단계 트랜스포머 13.8KV |

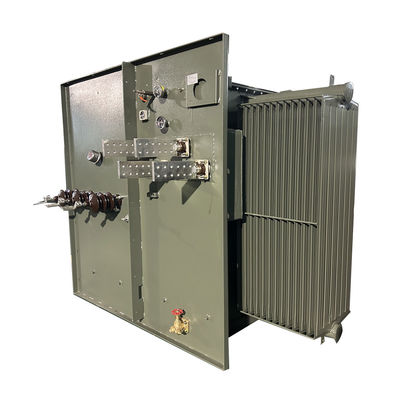

2500Kva 3750 Kva 3단계 패드 장착 변압기 13.8KV에서 480V로 내려

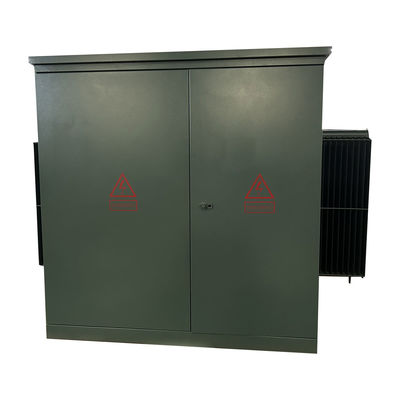

패드 마운트 또는 패드 마운트 트랜스포머 (padmount or pad-mounted transformer) 는 콘크리트 패드에 장착된 잠겨있는 철화 캐비닛에 지상 설치 된 전기 전력 분배 트랜스포머이다.모든 전원 연결 포인트는 안정적으로 땅에 금속 가구에 둘러싸여 있기 때문에, 패드마운트 트랜스포머는 울타리 장비를 위한 공간이 없는 곳에 설치될 수 있습니다.
주요 자료
사양 데이터 | |||
- 아니 | 세부 사항 | 단위 | 사양 |
1 | 종류 | ~ | 패드 장착, 루프 공급 |
2 | 명목 용량 | kVA | 3750 |
3 | 단계 번호 | ~ | 3 |
4 | 원전 전압 | V | 13800델타 |

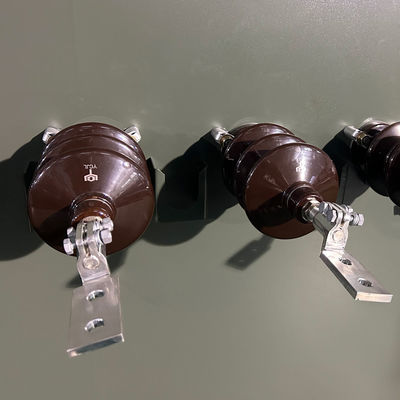

5 | 1차 부시 | ~ | 600A 부시 |
6 | 2차 전압 | V | 480Y/277 |

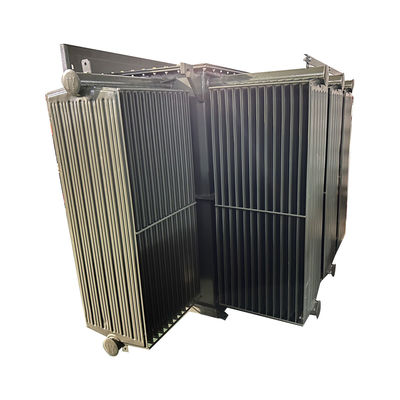

10 | 냉각 방법 | ~ | ONAN |
11 | 명목 주파수 | Hz | 60 |
12 | 벡터 그룹 | ~ | Dyn1 |
13 | 단열계급 | ~ | A |
14 | 온도 상승 | K | 65 |
15 | 부하를 제외한 손실 | W | 3610 |
16 | 부하 손실 (75°C) | W | 27300 |
17 | 임페던스 | % | 7.5 |
18 | 롤링 소재 | ~ | 구리 또는 알루미늄 |
19 | 원자재 | ~ | 실리콘 스틸 |
20 | 냉각 재료 | 광유 | |
21 | 주택 재료 | ~ | 304 스테인리스 스틸 |
22 | 하우스 색상 | ~ | 무스텔 녹색 |
23 | 서비스 상태 | ~ | 실내 또는 야외 |
24 | 해수면 | M | ≤1000 |
25 | 표준 | ~ | ASNI |
특징
• 60 Hz 동작
• 65°C 평균 롤링 상승
• 방사선 및 루프 공급 장치.

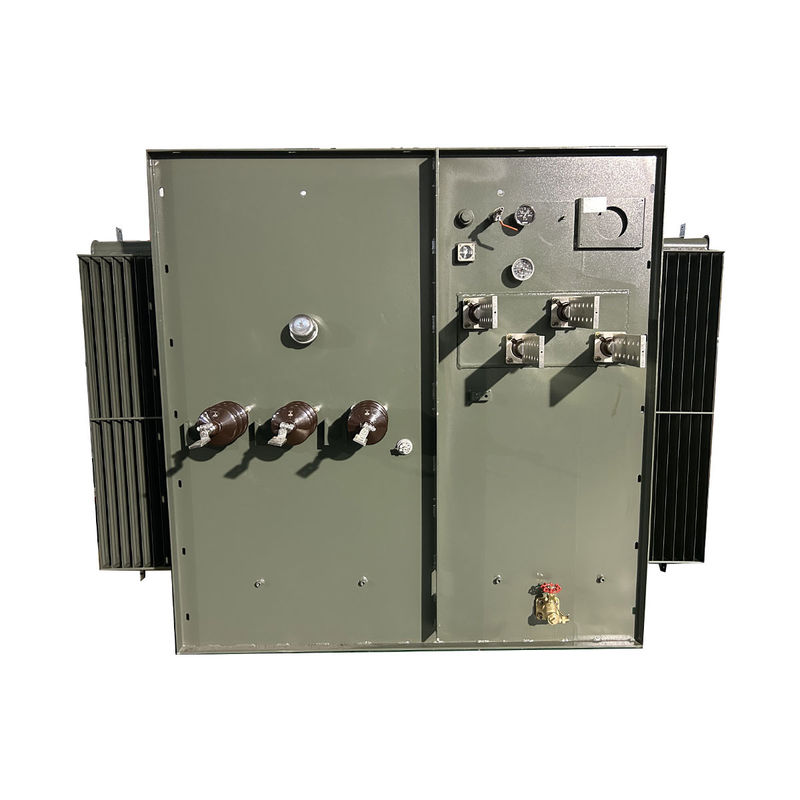

• 죽은 및 활력 전면형 HV 단말기.
• HV BIL 45 150 kV (죽은 전선) 200 kV (살아있는 전선).
• LV BIL 30 ~ 60kV
• 저전압 문 3점 잠금
• 고전압 문, 열기 전만 열 수 있다
낮은 전압의 문이 열립니다.
• 딱딱한 철판.
• 트랜스포머 탱크는 커버에서 베이스까지 용접되어 있습니다.
• 영구적 인 이름 표지판
• 1인치 NPT 파이프 캡 채용 장치.
• ANSI 탱크 마운드 패드
1인치 배수 밸브와 샘플러
• 자동 압력 완화 밸브 (35 SCFM).
• 충전 펌프 위 (2) 2.5%의 펌프 변경
그리고 명목보다 낮습니다.
• 변압기에 있는 1개의 10×18× (또는 14×25×) 손 구멍
탱크 덮개
• 올리브 녹색 색상 (Munsell 7GY 3.29/1.5).
• 설계, 제조 및 시험
최신 ANSI 표준으로
사양
3단계 패드 장착 트랜스포머 | ||||
가등식 전력 (KVA) | 고전압 (KV) | 저전압 (V) | 손실 (W) | |
무부하 손실 (W) | 부하 손실 (W) | |||
75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 190.92KV/ 13.8KV/ 13.2KV/ 또는 다른 |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
기술 도면
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
