| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | WINLEY |
| 인증: | CE,ISO |
| 모델 번호: | S-225/12.47 |
| 최소 주문 수량: | 1 단위 |
| 가격: | $5000-$150000 |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 30DAYS |
| 지불 조건: | T/T |
| 공급 능력: | 1000개 세트 / 달 |
| 단계: | 3상 | 용량: | 225 KVA |
|---|---|---|---|
| 원전 전압: | 12470GrdY/7200 | 2차 전압: | 480Y/277 |
| 냉각 클래스: | KNAN ; 자냉식입니다 | 권취 소재: | 구리 |
| 임페던스 (유형적): | 5.75% | 효율성: | 99.00% |
| 하이 라이트: | 3단계 오일 잠긴 전기 트랜스포머,225Kva 오일 잠수 전력 변압기,스텝 다운 전기 트랜스포머 480V |
||

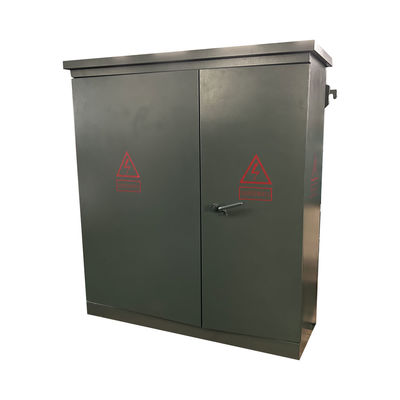

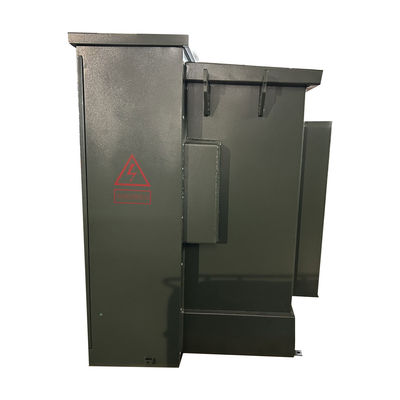

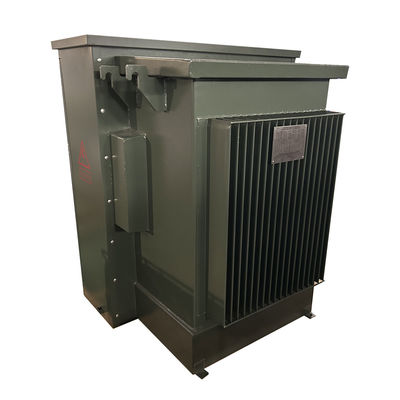

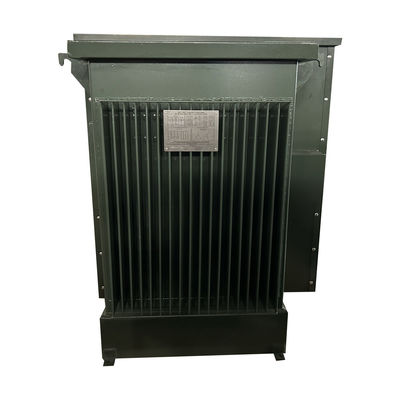

225 Kva 3단계 패드 오일 몰입 전기 트랜스포머 12.47KV에서 480V로 다운 단계
설명
우리는 사용자와 고객의 요구 사항에 따라 그들의 도면 / 단일 선 다이어그램 (SLD) 과 필요에 따라이 서브 스테이션을 만들 수 있습니다. 우리는 국제 표준 IEC1330,H에 따라이 서브 스테이션을 설계하고 생산합니다.V표준 IEC62271-200
HV & LV 칸막이는 기능이 완료되었습니다.
1.) H.V. 칸막이는 1 번에 전원 공급을 테스트 할 때 다양한 전력 공급 방법을 가지고 있으며, H.V. 테스트의 수요를 충족시키기 위해 H.V. 테스트 장치와도 설치 할 수 있습니다.
2) 트랜스포머 상실은 S11,S13 또는 다른 저소비 기름 침몰 트랜스포머와 건조형 트랜스포머를 선택할 수 있습니다.트랜스포머 상실은 자동 시작 풍 냉각 시스템과 조명 시스템을 갖추고 있습니다..
3.) 낮은 전압 상부는 사용자의 필요에 따라 만들 수 있습니다, 그것은 고정 또는 집적 된 구조를 채택 전기 전원 공급 시스템, 그것은 빛 분배와 같은 많은 기능을 가지고 있습니다,전력 분배, 반응 전력, 전기 전력 테스트... 등 전력 유통 품질을 향상시키고 사용자를 만족시키기 위해.
이 변속기체는 주로 금속 물질, 스테인리스 스틸 물질, 비 금속 물질을 가지고 있습니다.
이 변속소는 전기 케이블 전력망의 매우 중요한 전력 유통 및 공급 단위입니다. 그것은 H.V. 제어, 보호 및 변환과 함께 전력 공급의 완전한 집합입니다.배포.. 그것은 3 단계 AC 50Hz와 평준 전류 최대 1600KVA 트랜스포머에 사용 됩니다. 그것은 산업 및 광산 기업, 주거 구역, 병원, 쇼핑몰,초고층 건물 및 다른 유통 시스템.
주요 자료
| 트랜스포머 타입 | 패드 장착, 칸막이형 |
| 트랜스포머 구성 | 액체로 채워진 패드 |
| 트랜스포머 피드 타입 | 루프 피드 |
| 운영 | 계단 하향 작업 |
| 단계 | 3단계 |
| 용량 | 225KVA |
| 벡터 그룹 | ᄋᄋᄋ |
| 원전 전압 | 12470GrdY/7200 |
| 기본 전압 클래스 | 15kV 클래스 |
| 1차 파소르 | 땅바닥에 뿌린 와이 |
| 1차 BIL | 95KV |
| 2차 전압 | 480Y/277 |
| 2차 전압 클래스 | 1.2kV급 |
| 2차 파소르 | Wye-N |
| 2차 BIL | 30KV |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 액체 (유) 용량* | 126 갤런 |
| 액체 (유) 무게* | 970파운드 |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 소음 수준 | 55dBA |
| 고도 (Altitude) | 해발 3300피트 |
| 원자재 | 곡물 지향 철강 |
| 탱크 재료 | 코팅 스틸 |
| 캐비닛 재료 | 코팅 스틸 |
| 기본 플랫폼 재료 | 코팅 스틸 |
| 크기* | 61'W x 49'D x 69'H |
| 마른 무게 (유가 포함) * | 1463파운드 |
| 전체 무게 (액으로 채워진) * | 3320파운드 |
| 등급 | 2016년 DOE의 효율성 등급을 충족/ 초과 |
| 효율성 % | 990.00% |
| 부하 손실이 없습니다 (와트) | 400W |
| 전체 부하 손실 (와트) 100% | +/- 2,300W |
| 전체 부하 손실 (와트) 100% | +/- 2,700W |
특징
• 60 Hz 동작
• 65°C 평균 롤링 상승
• 방사선 및 루프 공급 장치.
• 죽은 및 활력 전면형 HV 단말기.
• HV BIL 45 150 kV (죽은 전선) 200 kV (살아있는 전선).
• LV BIL 30 ~ 60kV
• 저전압 문 3점 잠금
• 고전압 문, 열기 전만 열 수 있다
낮은 전압의 문이 열립니다.
• 딱딱한 철판.
• 트랜스포머 탱크는 커버에서 베이스까지 용접되어 있습니다.
• 영구적 인 이름 표지판
• 1인치 NPT 파이프 캡 채용 장치.
• ANSI 탱크 마운드 패드
1인치 배수 밸브와 샘플러
• 자동 압력 완화 밸브 (35 SCFM).
• 충전 펌프 위 (2) 2.5%의 펌프 변경
그리고 명목보다 낮습니다.
• 변압기에 있는 1개의 10×18× (또는 14×25×) 손 구멍
탱크 덮개
• 올리브 녹색 색상 (Munsell 7GY 3.29/1.5).
• 설계, 제조 및 시험
최신 ANSI 표준으로
사양
| 3단계 패드 장착 트랜스포머 | ||||
| 가등식 전력 (KVA) | 고전압 (KV) | 저전압 (V) | 손실 (W) | |
| 무부하 손실 (W) | 부하 손실 (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 190.92KV/ 13.8KV/ 13.2KV/ 또는 다른 |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
기술 도면
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
