| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | WINLEY |
| 인증: | CE,ISO |
| 모델 번호: | D-50/15 |
| 최소 주문 수량: | 1 단위 |
| 가격: | $1000-$10000 |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 30DAYS |
| 지불 조건: | T/T |
| 공급 능력: | 1000개 세트 / 달 |
| 단계: | 단일 단계 | 정격용량: | 50KVA 또는 주문 제작됩니다 |
|---|---|---|---|
| 원전 전압: | 12470GrdY/7200 | 2차 전압: | 240/120 |
| 온도 상승: | 65°C | 냉각 클래스: | ONAN |
| 권취 소재: | 구리 | 효율성: | 99.00% |
| 하이 라이트: | 990.00% 패드 탑재 트랜스포머,패드 탑재 변압기 12.47Kv,50kva 단상 트랜스포머 |
||

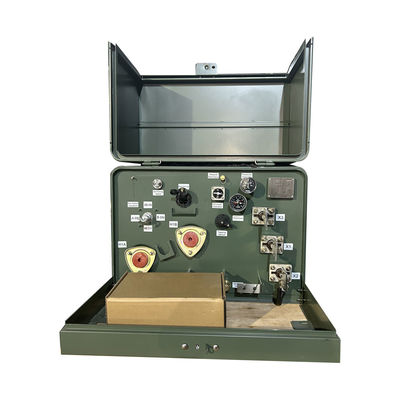

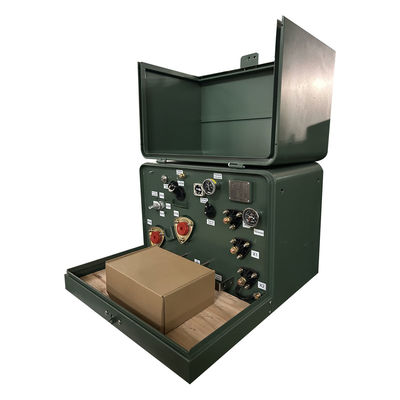

50Kva 단일 단계 패드 장착 트랜스포머 단계 12.47Kv에서 208V로 내려
단일 단계 패드 장착 트랜스포머는 기름에 잠긴 분배 트랜스포머입니다. 전통적인 트랜스포머는 상자형 껍질로 설계되었습니다. 작은 크기, 가벼운 무게,낮은 소음, 낮은 손실, 안전 및 신뢰성. 그것은 거주 지역, 상업 센터, 병원, 공원, 학교 등에 널리 사용됩니다. 단일 단계 패드 장착 변압기는 자체 냉각,루프 또는 방사선 공급으로 제공됩니다., 그리고 정면, ANSI / CSA / IEEE 표준을 충족하거나 초과합니다.
주요 자료
| 트랜스포머 타입 | 패드 탑재, II형 칸막이 |
| 트랜스포머 피드 타입 | 루프 피드 |
| 단계 | 단일 단계 |
| 용량 | 50KVA |
| 벡터 그룹 | II6 |
| 원전 전압 | 12470GrdY/7200 |
| 기본 전압 클래스 | 15kV 클래스 |
| 1차 파소르 | 땅바닥에 뿌린 와이 |
| 1차 BIL | 95KV |
| 2차 전압 | 120/240 (L-N-L) |
| 2차 전압 클래스 | 1.2kV급 |
| 2차 파소르 | 듀얼 와일딩 싱글 파스 |
| 2차 BIL | 30KV |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | ONAN: 자기 냉각 |
| 임페던스 | 2% 전형적 |
| 롤링 재료 | 구리 |
| 크기* | 3425'W x 37.4'D x 25.2'H |
| 마른 무게 (유가 포함) * | 5070.05파운드 |
| 전체 무게 (액으로 채워진) * | 14320.98파운드 |
| 등급 | 2016년 DOE의 효율성 등급을 충족/ 초과 |
| 효율성 | 990.00% |
| 부하 손실이 없습니다 (와트) * | +/- 176W |
| 부하 손실 (와트) * | +/- 650W |
특징
• ANSI®, IEEE® 및 NEMA® 표준을 충족 또는 초과
• 분배 트랜스포머에 대한 DOE 에너지 효율 표준 10 CFR 부분 431을 충족합니다.
• 탱크 코팅은 IEEE Std C57를 초과합니다.12.28TM-2005 및 IEEE Std C57.12.29TM-2005 표준 (일만 스테인레스 스틸 단위)
• IEEE Std C57에 완전히 부합합니다.12.28TM-2005 표준 장막 무결성 요구 사항
• 레이저 로 새겨진 이름판
• 스테인레스 스틸로 된 들어간 승강장
• 탱크 가식 조항
• 자동 압력 완화 장치
• 전기용 광유
• 스테인레스 스틸 힌지 핀 과 배럴 이 있는 힌지 문
• 쉽게 정렬 할 수 있도록 떠 있는 잠금 주머니
• 스테인레스 스틸 펜타 헤드 문 잠금 볼트
• 기름 충전 및 배수 장치
• 제거 할 수 있는 문
• 용접 된 돔형 탱크 덮개
• 고전압 부싱 우물 - 200A
공장 사진
사양
| 25kva-500kva 단相 패드 장착 트랜스포머 | ||||||
| 가등식 Cap acity (kVA) | 높은 | 저전압 (v) | 연결 기호 | 표준 | 단회로 임피던스 (%) | 효율성 |
| 전압 (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10.0~4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
그림
부속품
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
