단계: | 3상 | 용량: | 2500KVA |
---|---|---|---|
원전 전압: | 13200V | 2차 전압: | 480Y/277 |
벡터 그룹: | 딘1 | 온도 상승: | 65°C |
임페던스 (유형적): | 5.75% | 빈도: | 60 Hz |
하이 라이트: | 패드 탑재 트랜스포머 2500Kva,배급 서브 스테이션 13200V,3단계 분배 서브 스테이션 |

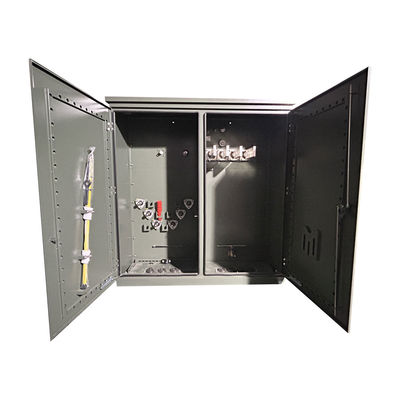

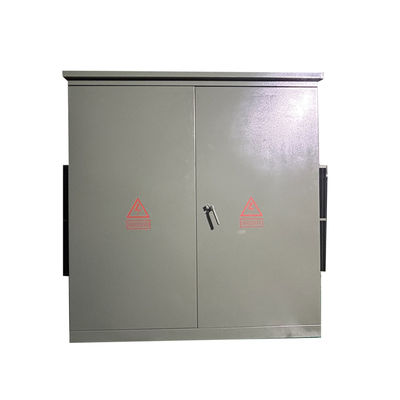

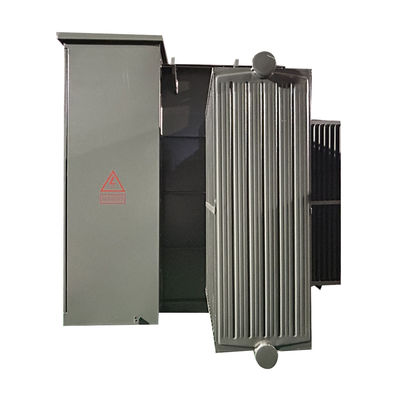

3단계 패드 장착 트랜스포머 분배 전원 서브 스테이션 13200V ~ 480V 2500 Kva
성능
1) 구조는 컴팩트하고 합리적이며 용량이 작으며 같은 용량의 유럽식 상자 변경의 약 3분의 1에 불과합니다.
2) 완전히 밀폐, 완전히 단열 된 구조, 안전 장벽을 설치 할 필요가 없으며 개인 안전에 대한 신뢰할 수있는 보증;
3) 사용자들이 선택할 수있는 다양한 전원 공급 시스템이 있으며, 단말 전원 공급을 채택하고 링 네트워크 또는 듀얼 전원 공급을 실현 할 수 있습니다.
4) S11 오일 잠겨있는 전력 트랜스포머가 채택되며, 낮은 손실, 낮은 온도 상승 및 강한 과부하 용량을 가지고 있습니다.
5) 보호용으로 이중 피지 (보증 피지 + 플러그인 피지) 를 사용합니다.그리고 플러그인 피지 퓨즈는 제품의 안전하고 신뢰할 수 있는 작동을 보장하기 위해 전류와 온도 두 가지 감수성 특성을 갖습니다.;
6) 200A 케이블 커넥터는 부하 하에서 연결 및 해제 될 수 있으며 비상 상황에서 부하 스위치로 작동 할 수 있습니다. 또한 격리 스위치의 특성을 가지고 있습니다.
7) 와일링은 Dyn11 연결을 채택하고 철 코어는 세 단계 네 기둥 구조를 채택하여 제품이 모든 비대칭 부하에 작동 할 수 있으며 중립 지점은漂移하지 않습니다.전압은 안정적입니다., 전력 공급 품질이 높고, 캐비닛은 뜨고, 소음이 낮고, 번개 보호 성능이 좋습니다.
8) 캐비닛은 경색 방지 디자인과 특수 스프레이 페인트 처리를 채택하고 있으며 아름답고 새로운 다양한 환경에 적합하며 도시를 아름답게 만드는 효과를 달성합니다.
주요 자료
단계 | 3단계 |
용량 | 2500KVA |
벡터 그룹 | YnD1 |
원전 전압 | 480Y/277 |
기본 전압 클래스 | 1.2kV급 |
1차 파소르 | Wye-N |
1차 BIL | 30KV |
2차 전압 | 13200GrdY/7620 |
2차 전압 클래스 | 15kV 클래스 |
2차 파소르 | 땅바닥에 뿌린 와이 |
2차 BIL | 95KV |
빈도 | 60 Hz |
온도 상승 | 65°C |
단열 등급 | E급 단열 - 120°C, 248°F |
냉각 클래스 | KNAN; 자기 냉각 |
임페던스 (유형적) | 50.75% |
로드 브레이크 스위치 등급 | 200Amp, 15kV |
로드 브레이크 스위치 위치 | 높은 전압 (HV) 전면 부리 |
효율성 표준 (들) | DOE 2016 표준, ANSI/IEEE 표준을 충족합니다 |
K-팩터 등급 (하모닉 완화) | K-1 (표준) |
롤링 재료 | 구리 |
환경 온도 등급 | 40°C |
소음 수준 | 61dBA |
고도 등급 | 해발 3300ft (1000m) |
원자재 | 곡물 지향 철강 |
탱크 재료 | 코팅 스틸 |
마른 무게 (유가 포함) * | 4566파운드 |
전체 무게 (액으로 채워진) * | 10567파운드 |
효율성 % | 990.10% |
부하 손실이 없습니다 (와트) | +/- 2,100W |
전체 부하 손실 (와트) 100% | +/- 14,500W |
특징
• 60 Hz 동작
• 65°C 평균 롤링 상승
• 방사선 및 루프 공급 장치.
• 죽은 및 활력 전면형 HV 단말기.
• HV BIL 45 150 kV (죽은 전선) 200 kV (살아있는 전선).
• LV BIL 30 ~ 60kV
• 저전압 문 3점 잠금
• 고전압 문, 열기 전만 열 수 있다
낮은 전압의 문이 열립니다.
• 딱딱한 철판.
• 트랜스포머 탱크는 커버에서 베이스까지 용접되어 있습니다.
• 영구적 인 이름 표지판
• 1 인치 NPT 파이프 캡 채용 장치.
• ANSI 탱크 마운드 패드
1인치 배수 밸브와 샘플러
• 자동 압력 완화 밸브 (35 SCFM).
• 충전 펌프 위 (2) 2.5%의 펌프 변경
그리고 명목보다 낮습니다.
• 변압기에 있는 1개의 10×18× (또는 14×25×) 손 구멍
탱크 덮개
• 올리브 녹색 색상 (Munsell 7GY 3.29/1.5).
• 설계, 제조 및 시험
최신 ANSI 표준으로
사양
3단계 패드 장착 변압기 | ||||
가등식 전력 (KVA) | 고전압 (KV) | 저전압 (V) | 손실 (W) | |
무부하 손실 (W) | 부하 손실 (W) | |||
75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 190.92KV/ 13.8KV/ 13.2KV/ 또는 다른 |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
