| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | WINLEY |
| 인증: | CE,ISO |
| 모델 번호: | S-5000/15 |
| 최소 주문 수량: | 1 단위 |
| 가격: | $5000-$150000 |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 30DAYS |
| 지불 조건: | T/T |
| 공급 능력: | 1000개 세트 / 달 |
| 단계: | 3상 | 용량: | 5000KVA |
|---|---|---|---|
| 원전 전압: | 13800V | 2차 전압: | 480Y/277 |
| 벡터 그룹: | 딘1 | 온도 상승: | 65°C |
| 임페던스 (유형적): | 5.75% | 권취 소재: | 알루미늄 |
| 하이 라이트: | 오일 타입 트랜스포머 5000kva,13.8kV 전기 오일 타입 트랜스포머,5000KVA 패드 탑재 트랜스포머 |
||

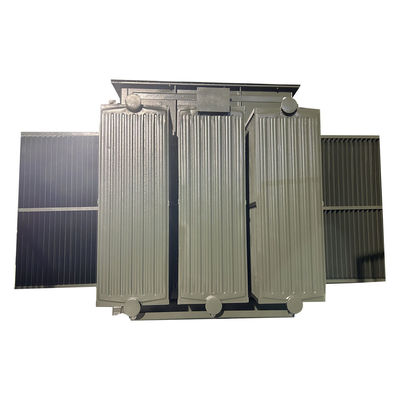

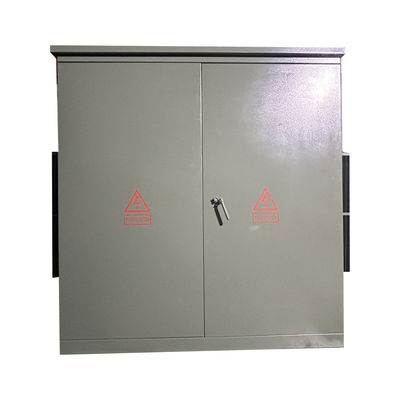

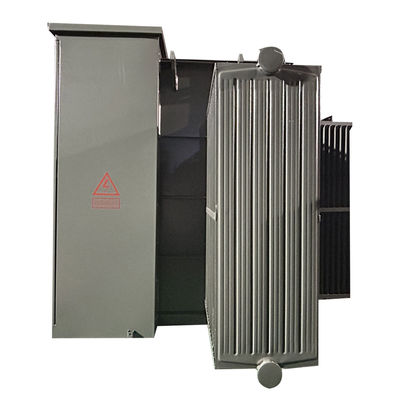

13.8kv 3단계 패드 장착 전기 오일 타입 변압기 5000kva
성능
1) 구조는 컴팩트하고 합리적이며 용량이 작으며 같은 용량의 유럽식 상자 변경의 약 3분의 1에 불과합니다.
2) 완전히 밀폐, 완전히 단열 된 구조, 안전 장벽을 설치 할 필요가 없으며 개인 안전에 대한 신뢰할 수있는 보증;
3) 사용자들이 선택할 수있는 다양한 전원 공급 시스템이 있으며, 단말 전원 공급을 채택하고 링 네트워크 또는 듀얼 전원 공급을 실현 할 수 있습니다.
4) S11 오일 잠겨있는 전력 트랜스포머가 채택되며, 낮은 손실, 낮은 온도 상승 및 강한 과부하 용량을 가지고 있습니다.
5) 보호용으로 이중 피지 (보증 피지 + 플러그인 피지) 를 사용합니다.그리고 플러그인 피지 퓨즈는 제품의 안전하고 신뢰할 수 있는 동작을 보장하기 위해 전류와 온도 두 가지 감수성 특성을 갖는다.;
6) 200A 케이블 커넥터는 부하 하에서 연결 및 해제 될 수 있으며 비상 상황에서 부하 스위치로 작동 할 수 있습니다. 또한 격리 스위치의 특성을 가지고 있습니다.
7) 와일링은 Dyn11 연결을 채택하고 철 코어는 세 단계 네 기둥 구조를 채택하여 제품이 모든 비대칭 부하에 작동 할 수 있으며 중립 지점은漂移하지 않습니다.전압은 안정적입니다., 전력 공급 품질이 높고, 캐비닛은 뜨고, 소음이 낮고, 번개 보호 성능이 좋습니다.
8) 캐비닛은 경색 방지 디자인과 특수 스프레이 페인트 처리를 채택하고 있으며 아름답고 새로운 다양한 환경에 적합하며 도시를 아름답게 만드는 효과를 달성합니다.
제품 세부 사항
주요 자료
| 사양 데이터 | |||
| - 아니 | 세부 사항 | 단위 | 사양 |
| 1 | 종류 | ~ | 패드 장착, 루프 공급 |
| 2 | 명목 용량 | kVA | 5000 |
| 3 | 단계 번호 | ~ | 3 |
| 4 | 원전 전압 | V | 13800델타 |
| 5 | 1차 부시 | ~ | 600A 부시 |
| 6 | 2차 전압 | V | 480Y/277 |
| 10 | 냉각 방법 | ~ | ONAN |
| 11 | 명목 주파수 | Hz | 60 |
| 12 | 벡터 그룹 | ~ | Dyn1 |
| 13 | 단열계급 | ~ | A |
| 14 | 온도 상승 | K | 65 |
| 15 | 부하를 제외한 손실 | W | 4310 |
| 16 | 부하 손실 (75°C) | W | 31000 |
| 17 | 임페던스 | % | 7.5 |
| 18 | 롤링 소재 | ~ | 구리 또는 알루미늄 |
| 19 | 원자재 | ~ | 실리콘 스틸 |
| 20 | 냉각 재료 | 광유 | |
| 21 | 주택 재료 | ~ | 304 스테인리스 스틸 |
| 22 | 하우스 색상 | ~ | 무스텔 녹색 |
| 23 | 서비스 상태 | ~ | 실내 또는 야외 |
| 24 | 해수면 | M | ≤1000 |
| 25 | 표준 | ~ | ASNI |
제품 구조
1) 트랜스포머 부분과 제어 캐비닛 부분은 미국 버전의 트랜스포머 부분으로 완전히 밀폐 된 구조입니다.그리고 절연유는 두 종류의 고 발화점 기름 또는 일반 기름이 될 수 있습니다..

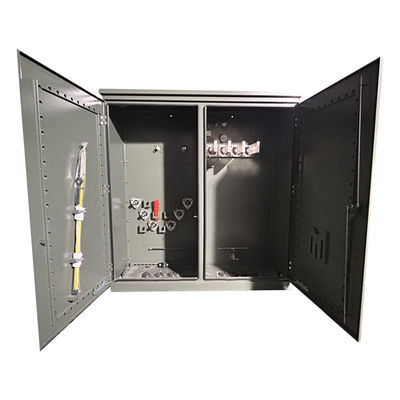

2) 제어 캐비닛은 고전압실과 저전압실로 나뉘어 있습니다.

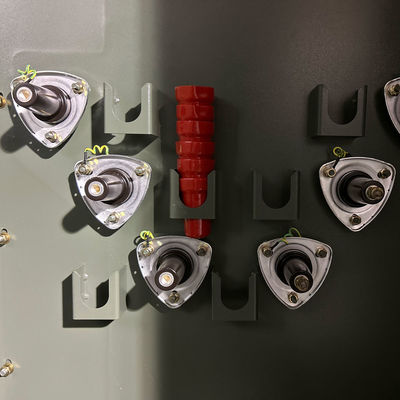

3) 고전압 방은: 고전압 케이블 플러그, 번개 차단기, 로드 스위치 작동 손잡이, 흥분되지 않는 탭 스위치 손잡이, 플러그인 피지, 압력 방출 밸브,온도 측정기, 압력 측정기, 오일 위치 측정기, 오일 충전 플러그, 오일 배수 밸브 등, 로드 스위치, 끄는 흥분 탭 변경기, 플러그인 피지, 등모두 트랜스포머 코어와 함께 트랜스포머 오일로 잠겨 있습니다.고전압 케이블과 트랜스포머는 팔꿈치 케이블 커넥터로 연결되어 있습니다.
4) 낮은 전압 측면은 공기 회로 차단기, 전류 변압기, 전기 에너지 계측기, 암미터 및 볼트 미터,및 출력 회로와 용량 보상 장치 사용자 필요에 따라 구성 될 수 있습니다.
사양
| 3단계 패드 장착 트랜스포머 | ||||
| 가등식 전력 (KVA) | 고전압 (KV) | 저전압 (V) | 손실 (W) | |
| 무부하 손실 (W) | 부하 손실 (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 190.92KV/ 13.8KV/ 13.2KV/ 또는 다른 |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
기술 도면
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
