| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | WINLEY |
| 인증: | CE,ISO |
| 모델 번호: | S-2500/15 |
| 최소 주문 수량: | 1 단위 |
| 가격: | $5000-$150000 |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 30DAYS |
| 지불 조건: | T/T |
| 공급 능력: | 1000개 세트 / 달 |
| 단계: | 3상 | 용량: | 2500KVA |
|---|---|---|---|
| 원전 전압: | 4160V | 2차 전압: | 480Y/277 |
| 벡터 그룹: | 딘1 | 온도 상승: | 65°C |
| 임페던스 (유형적): | 5.75% | 빈도: | 60 Hz |
| 하이 라이트: | 2500 Kva 패드 탑재 변압기,3단계 패드 탑재 변압기 480V,ISO 오일 타입 트랜스포머 |
||

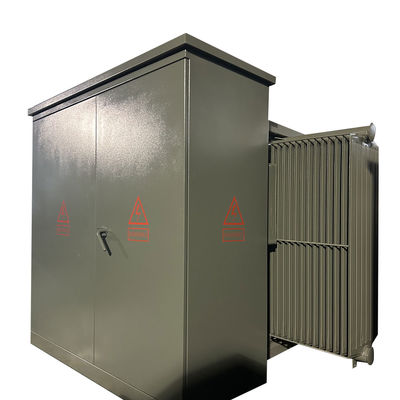

2500Kva 3단계 패드 장착 트랜스포머4160V ~ 480V
설명:
우리는 사용자와 고객의 요구 사항에 따라 그들의 도면 / 단일 선 다이어그램 (SLD) 과 필요에 따라이 서브 스테이션을 만들 수 있습니다. 우리는 국제 표준 IEC1330,H에 따라이 서브 스테이션을 설계하고 생산합니다.V표준 IEC62271-200
HV & LV 칸막이는 기능이 완료되었습니다.
1.) H.V. 칸막이는 1 번에 전원 공급을 테스트 할 때 다양한 전력 공급 방법을 가지고 있으며, H.V. 테스트의 수요를 충족시키기 위해 H.V. 테스트 장치와도 설치 할 수 있습니다.
2) 트랜스포머 상실은 S11,S13 또는 다른 저소비 기름 침몰 트랜스포머와 건조형 트랜스포머를 선택할 수 있습니다.트랜스포머 상실은 자동 시작 풍 냉각 시스템과 조명 시스템을 갖추고 있습니다..
3.) 낮은 전압 상부는 사용자의 필요에 따라 만들 수 있습니다, 그것은 고정 또는 집적 된 구조를 채택 전기 전원 공급 시스템, 그것은 빛 분배와 같은 많은 기능을 가지고 있습니다,전력 분배, 반응 전력, 전기 전력 테스트... 등 전력 유통 품질을 향상시키고 사용자를 만족시키기 위해.
이 변속기체는 주로 금속 물질, 스테인리스 스틸 물질, 비 금속 물질을 가지고 있습니다.
이 변속소는 전기 케이블 전력망의 매우 중요한 전력 유통 및 공급 단위입니다. 그것은 H.V. 제어, 보호 및 변환과 함께 전력 공급의 완전한 집합입니다.배포.. 그것은 3 단계 AC 50Hz와 평준 전류 최대 1600KVA 트랜스포머에 사용 됩니다. 그것은 산업 및 광산 기업, 주거 구역, 병원, 쇼핑몰,초고층 건물 및 다른 유통 시스템.
주요 자료

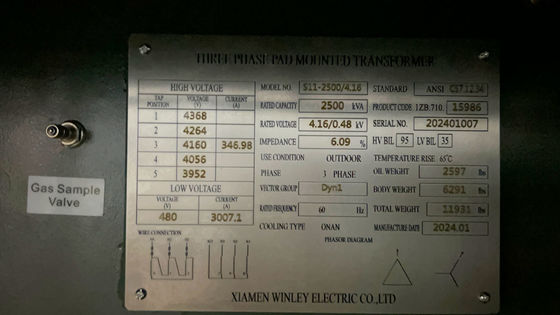

| 2500KVA 사양 데이터 | |||
| - 아니 | 세부 사항 | 단위 | 사양 |
| 1 | 종류 | ~ | 패드 장착, 방사선 공급 |
| 2 | 명목 용량 | kVA | 2500 |
| 3 | 단계 번호 | ~ | 3 |
| 4 | 원전 전압 | V | 4160 |
| 5 | 1차 종료 | ~ | 도자기 부시 |
| 6 | 2차 전압 | V | 480Y/277 |
| 7 | 2차 연결 | ~ | 12홀 |
| 8 | 터킹 타입 | ~ | 오프 서킷 탭 |
| 9 | 터킹 범위 | % | ±2*2.5% |
| 10 | 냉각 방법 | ~ | ONAN |
| 11 | 명목 주파수 | Hz | 60 |
| 12 | 벡터 그룹 | ~ | Dyn1 |
| 13 | 단열계급 | ~ | A(105°C) |
| 14 | 온도 상승 | K | 65 |
| 15 | 부하를 제외한 손실 | W | 2700 |
| 16 | 부하량 손실 (85°C) | W | 23200 |
| 17 | 임페던스 | % | 50.0~7.5 |
| 18 | 롤링 소재 | ~ | 구리 |
특징
1- 1차 전환
1) 5-포지션 탭 변경.
2) 4 포지션 로드 브레이크 스위치,핫 스틱을 작동 할 수 있으며 수리 및 유지 보수에 유연성을 제공합니다.

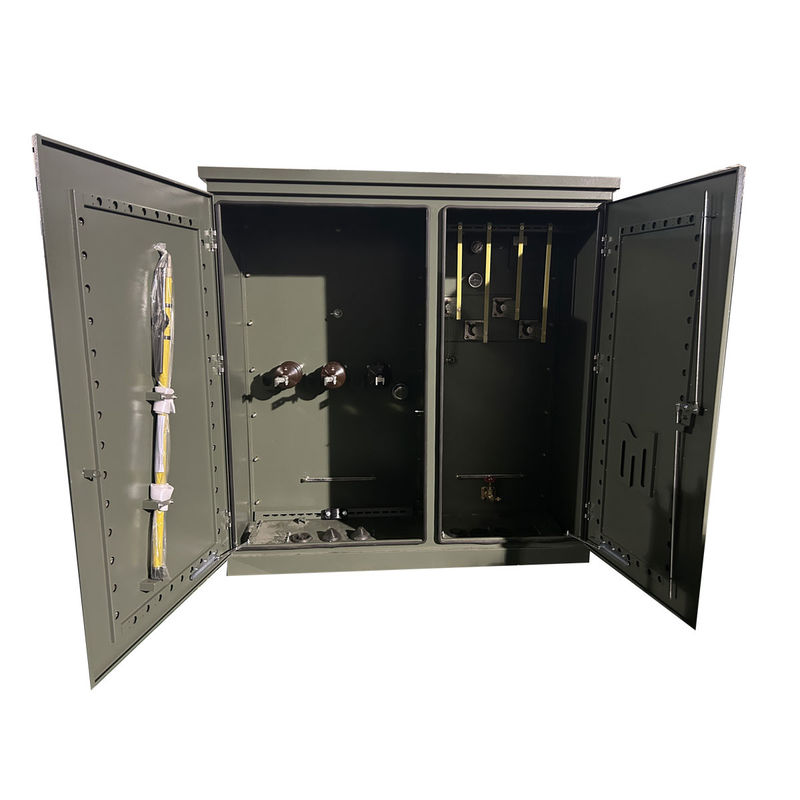

2종료 연결
1) 원전 전력 케이블은 팔꿈치 커넥터로 연결되어 있습니다.
2) 로드브레이크 삽입 장치로 외부로 클램프 된 부시 웰.
3) 통합 로드브레이크 또는 로드브레이크가 아닌 부싱.
4) 2차 종착 NEMA 4홀, 6홀, 8홀, 10홀 또는 12홀의 스파드와 함께 외부로 클램프 된 부싱, 스파드 지원이 제공됩니다.
3보호 장치
1) 바요네트 퓨즈 부분 범위 전류 제한 퓨즈.
2) 자동 작동 압력 완화 장치
3) 오일 레벨 측정기
4) 오일 온도 측정기
5) 압력 진공 측정기
6) 샘플러와 함께 배수 밸브.
7) 배포 클래스, 금속 산화물 차단기, 3-36kV.
8) 배포 클래스, 밸브형 번개 차단기, 3 ~ 27 kV.
사양
| 3단계 패드 장착 트랜스포머 | ||||
| 가등식 전력 (KVA) | 고전압 (KV) | 저전압 (V) | 손실 (W) | |
| 무부하 손실 (W) | 부하 손실 (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 190.92KV/ 13.8KV/ 13.2KV/ 또는 다른 |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
기술 도면
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
