| 브랜드 이름: | WINLEY |
| 모델 번호: | S-1000/15 |
| MOQ: | 1 단위 |
| 가격: | $5000-$150000 |
| 포장에 대한 세부 사항: | 합판 상자 |
| 지불 조건: | T/T |

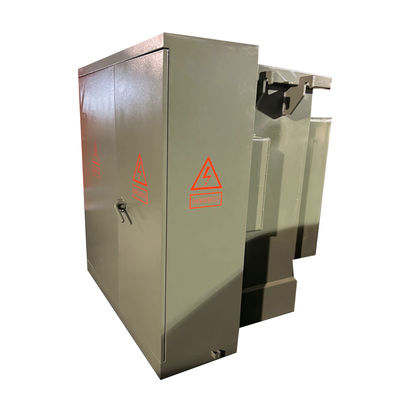

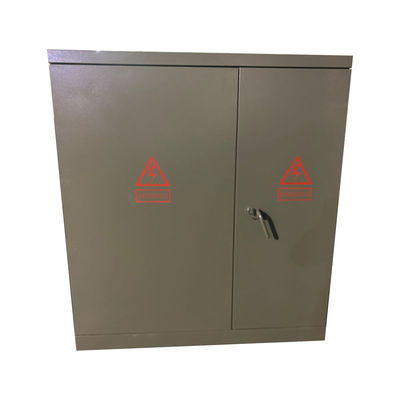

3단계 1000kVA 오일 몰입 전기 패드 장착형 트랜스포머 34.5KV ~ 208V
윈리 (WINLEY) 는 적용 가능한 ANSI®/IEEE® 표준을 충족하는 액체로 채워진 3단계 패드 장착 분배 트랜스포머의 전체 라인을 제공합니다. 최대 34.5 kV까지의 고전압과 최대 5의 등급으로,1000kVA, 높은 전압 및 큰 용량 행사, 예를 들어 전력 변전소, 산업 전력 소비 등에 적합합니다. 높은 부하, 높은 전압 시나리오에서,기름에 담긴 트랜스포머는 더 나은 성능과 안정성을 가지고 있습니다..
제품 구조
1) 트랜스포머 부분과 제어 캐비닛 부분은 미국 버전의 트랜스포머 부분으로 완전히 밀폐 된 구조입니다.그리고 절연유는 두 종류의 높은 발화점 기름 또는 일반 기름이 될 수 있습니다..

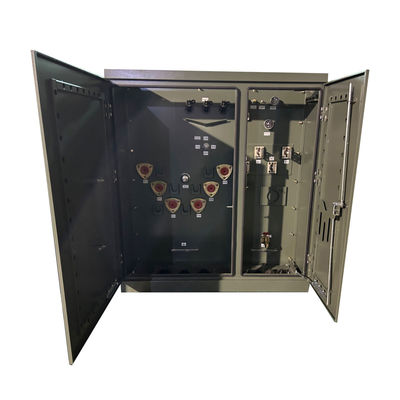

2) 제어 캐비닛은 고전압 방과 저전압 방으로 나뉘어 있습니다.
3) 고전압 방은: 고전압 케이블 플러그, 번개 차단기, 로드 스위치 작동 손잡이, 비 흥분 탭 스위치 손잡이, 플러그 인 피지, 압력 방출 밸브,온도계, 압력 측정기, 오일 위치 측정기, 오일 충전 플러그, 오일 배수 밸브, 등, 로드 스위치, 꺼 흥분 탭 변경기, 플러그인 피지, 등모두 트랜스포머 코어와 함께 트랜스포머 오일에 잠겨 있습니다.고전압 케이블과 트랜스포머는 팔꿈치 케이블 커넥터로 연결되어 있습니다.
4) 낮은 전압 측면은 공기 회로 차단기, 전류 변압기, 전기 에너지 계측기, 암페르 미터 및 볼트 미터와 함께 설치 될 수 있습니다.및 출력 회로와 용량 보상 장치 사용자 필요에 따라 구성 될 수 있습니다.
주요 자료
| 트랜스포머 타입 | 패드 장착, 칸막이형 |
| 트랜스포머 구성 | 액체로 채워진 패드 |
| 트랜스포머 피드 타입 | 루프 피드 |
| 운영 | 계단 하향 작업 |
| 단계 | 3단계 |
| 용량 | 1MVA (1000 KVA) |
| 벡터 그룹 | DYN1 |
| 원전 전압 | 4160V |
| 1차 BIL | 60KV |
| 2차 전압 | 480Y/277 |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 임페던스 | 50.75% |
| 로드 브레이크 스위치 등급 | 300Amp, 5kV |
| 롤링 재료 | 알루미늄 / 구리 |
| 효율성 % | 990.20% |
| 부하 손실이 없습니다 (와트) | +/- 1,300W |
| 전체 부하 손실 (와트) 100% | +/- 8,500W |
표준 특징
• 60 Hz 동작
• 65°C 평균 롤링 상승
• 방사선 및 루프 공급 장치.
• 죽은 및 활력 전면형 HV 단말기.
• HV BIL 45 150 kV (죽은 전선) 200 kV (살아있는 전선).
• LV BIL 30 ~ 60kV
• 저전압 문 3점 잠금
• 고전압 문, 열기 전만 열 수 있다
낮은 전압의 문이 열립니다.
• 딱딱한 철판.
• 트랜스포머 탱크는 커버에서 베이스까지 용접되어 있습니다.
• 영구적 인 이름 표지판
• 1 인치 NPT 파이프 캡 채용 장치.
• ANSI 탱크 마운드 패드
1인치 배수 밸브와 샘플러
• 자동 압력 완화 밸브 (35 SCFM).
• 충전 펌프 위 (2) 2.5%의 펌프 변속기
그리고 명목보다 낮습니다.
• 변압기에 있는 1개의 10×18× (또는 14×25×) 손 구멍
탱크 덮개
• 올리브 녹색 색상 (Munsell 7GY 3.29/1.5).
• 설계, 제조 및 시험
최신 ANSI 표준으로
기술 도면
사양
| 3단계 패드 장착 트랜스포머 | ||||
| 가등식 전력 (KVA) | 고전압 (KV) | 저전압 (V) | 손실 (W) | |
| 무부하 손실 (W) | 부하 손실 (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 190.92KV/ 13.8KV/ 13.2KV/ 또는 다른 |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
|
|
