| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | WINLEY |
| 인증: | CE,ISO |
| 모델 번호: | S-75/15 |
| 최소 주문 수량: | 1 단위 |
| 가격: | $5000-$150000 |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 30DAYS |
| 지불 조건: | T/T |
| 공급 능력: | 1000개 세트 / 달 |
| 단계: | 3상 | 용량: | 75KVA 또는 맞춤형 |
|---|---|---|---|
| 원전 전압: | 12470GrdY/7200V | 2차 전압: | 480Y/277 |
| 냉각 클래스: | KNAN ; 자냉식입니다 | 절연 등급: | 클래스 E 절연 - 120°C, 248°F |
| 심 자재: | 곡물 지향식 강철 | 권취 소재: | 구리 / 알루미늄 |
| 하이 라이트: | 패드 탑재 전기 변압기,75kva 3단계 전기 변압기,3단계 패드 장착 변압기 |
||

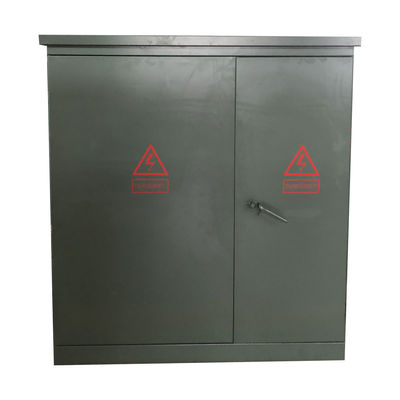

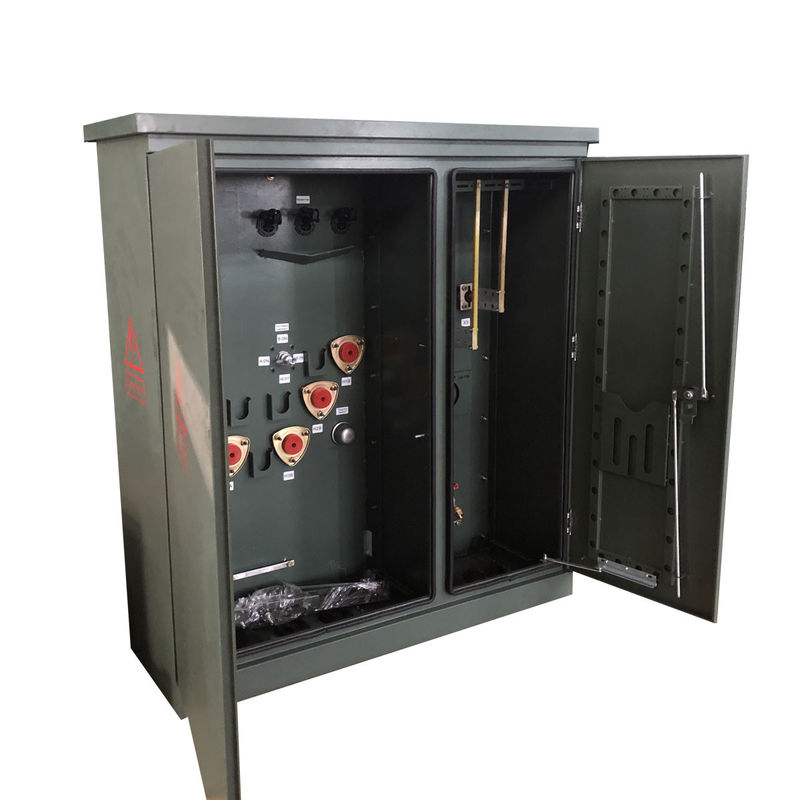

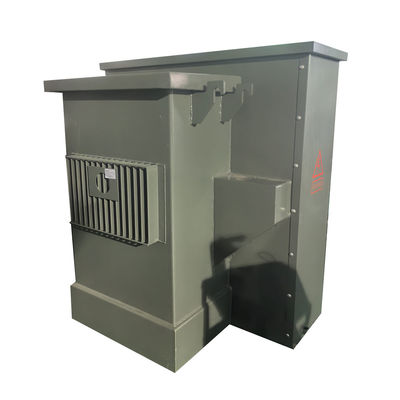

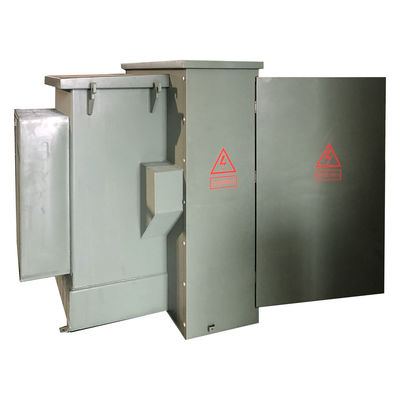

75Kva 3단계 패드 장착 전기 트랜스포머 12470V ~ 480V
윈리 (WINLEY) 는 적용 가능한 ANSI®/IEEE® 표준을 충족하는 액체로 채워진 3단계 패드 장착 분배 트랜스포머의 전체 라인을 제공합니다. 그것은 작은 부피와 합리적인 구조를 가지고 있습니다.결합 트랜스포머는 특히 부하 센터 도시 그리드에 적용됩니다, 그래서 소비를 줄이고 전력 공급의 품질을 향상시킬 수 있습니다. 더구나,이 제품 시리즈는 전국 지역 사회에서 널리 사용되었습니다.공공장소 및 산업 광산기업 및 기타 유통장소.
성능
1) 구조는 컴팩트하고 합리적이며 용량이 작으며 같은 용량의 유럽식 상자 교환의 약 3분의 1에 불과합니다.
2) 완전 밀폐, 완전 격리 구조, 안전 장벽을 설치 할 필요가 없으며 개인 안전에 대한 신뢰할 수있는 보증;
3) 사용자들이 선택할 수있는 다양한 전원 공급 시스템이 있습니다. 이는 단말 전원 공급을 채택하고 링 네트워크 또는 듀얼 전원 공급을 실현 할 수 있습니다.
4) S11 오일 잠긴 전력 트랜스포머가 채택되어 손실이 낮고 온도 상승이 낮고 과부하 용량이 높습니다.
5) 두 개의 피지 (보증 피지 + 플러그인 피지) 가 보호용으로 사용됩니다.그리고 플러그인 피지 퓨즈는 제품의 안전하고 신뢰할 수 있는 동작을 보장하기 위해 전류와 온도 두 가지 감수성 특성을 갖는다.;
주요 자료
| 트랜스포머 타입 | 패드 장착, 칸막이형 |
| 트랜스포머 구성 | 액체로 채워진 패드 |
| 트랜스포머 피드 타입 | 루프 피드 |
| 단계 | 3단계 |
| 용량 | 75KVA |
| 벡터 그룹 | ᄋᄋᄋ |
| 원전 전압 | 12470GrdY/7200 |
| 2차 전압 | 480Y/277 |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 탭 변경 | 5-포지션 탭 변경 |
| Qty를 눌러 | (2) FCAN 상위 탭, (2) FCBN 하위 탭 |
| 탭 % | 20.5% |
| 탭 변경 스위치 등급 | 200Amp, 15kV |
| 임페던스 (유형적) | 30.0% |
| 롤링 재료 | 알루미늄 |
| 환경 온도 등급 | 40°C |
| 소음 수준 | 51 dBA |
| 크기* | 61'W x 43'D x 69'H |
| 전체 무게 (액으로 채워진) * | 2160파운드 |
| 등급 | 2016년 DOE의 효율성 등급을 충족/ 초과 |
| 효율성 % | 990.10% |
| 부하 손실이 없습니다 (와트) | +/- 190W |
| 전체 부하 손실 (와트) 100% | +/- 950W |
기술 도면
사양
| 3단계 패드 장착 트랜스포머 | ||||
| 가등식 전력 (KVA) | 고전압 (KV) | 저전압 (V) | 손실 (W) | |
| 무부하 손실 (W) | 부하 손실 (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 190.92KV/ 13.8KV/ 13.2KV/ 또는 다른 |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
