| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | WINLEY |
| 인증: | CE,ISO |
| 모델 번호: | D-100/15 |
| 최소 주문 수량: | 1 단위 |
| 가격: | $1000-$10000 |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 30DAYS |
| 지불 조건: | T/T |
| 공급 능력: | 1000개 세트 / 달 |
| 정격용량: | 100kVA | 원전 전압: | 12000V |
|---|---|---|---|
| 2차 전압: | 120/240V | 절연 등급: | 클래스 E 절연 - 120°C, 248°F |
| 냉각 방법: | 오난; 자체 냉각 | 기본 BIL: | 95KV |
| 권취 소재: | 구리 | 벡터 그룹: | II6 |
| 하이 라이트: | 오일 잠겨있는 패드 장착 트랜스포머,전기 배급판에 장착된 트랜스포머,100KVA 패드 탑재 트랜스포머 |
||

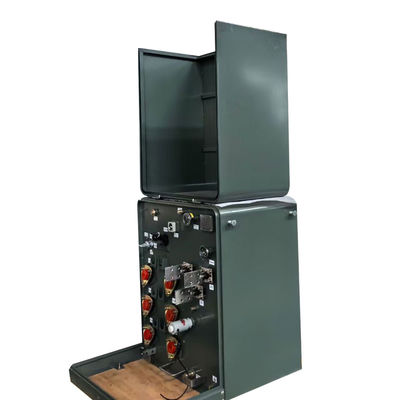

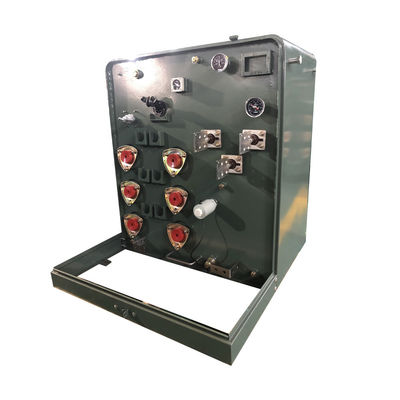

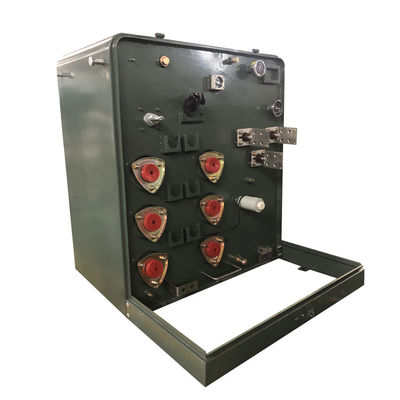

공장 제품 사진
성능 특성
1) 조합 트랜스포머 서브 스테이션, 캐비닛의 위쪽은 환기 통로가있는 스틸 판 클램프 바위 류 구조입니다.태양 광선을 효과적으로 줄이고 열 분비를 보장 할 수 있습니다..
2) 전체 캐비닛 껍질의 표면에는 강한 반독성 능력을 가진 특수 프라이머와 페인트가 스프레이됩니다.
3) 내부는 각각 고전압 챔버, 트랜스포머 챔버 및 저전압 챔버로 나눌 수 있습니다.
4) 또한 온도 조절 자동 배기가스 장치가 장착되어 온도 범위를 보장합니다.
5) 각 유닛에는 완벽한 제어, 충전된 디스플레이 및 조명 시스템이 있습니다.
6)기기 장비는 IP33 보호 요구 사항에 부합하고 합리적인 설계,구조 및 기술, 좋은 품질과 간편한 유지보수를 갖추고 있습니다.
제품 세부 사항
주요 자료
| 트랜스포머 타입 | 패드 장착, 칸막이 |
| 트랜스포머 피드 타입 | 루프 피드 |
| 단계 | 단단계 (3단계 전력망에 연결) |
| 용량 | 100KVA |
| 벡터 그룹 | II6 |
| 원전 전압 | 12000V |
| 기본 전압 클래스 | 15kV 클래스 |
| 1차 파소르 | 델타 |
| 1차 BIL | 95KV |
| 2차 전압 | 120/240 (L-N-L) |
| 2차 전압 클래스 | 1.2kV급 |
| 2차 파소르 | 듀얼 와일딩 싱글 파스 |
| 2차 BIL | 30KV |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | ONAN: 자기 냉각 |
| 임페던스 | 20.0% 전형적 |
| 주요 연결 유형 | 죽은 전선 |
| 로드 브레이크 스위치 | 4-포지션 LBOR, 핫 스틱 작동 가능 |
| 로드 브레이크 스위치 등급 | 200Amp, 15kV |
| 효율성 표준 (들) | DOE 2016 표준, CSA 표준 ANSI / IEEE 표준을 충족 |
| K-팩터 등급 (하모닉 완화) | K-1 (표준) |
| 단열 액체 | 미네랄 오일 절연 액체 - 비PCB 액체 |
| 액체 (유) 무게* | 5730.19 파운드 |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 환경 작동 온도 범위 | -40°C ~ +40°C (-50°F ~ +104°F) |
| 소음 수준 | 51 dBA |
| 고도 (Altitude) | 해수면 이상의 3300ft (1000m) 또는 그 이하 |
| 원자재 | 곡물 지향 철강 |
| 장착 | 패드 마운트 |
| 유도 열기 | 바닥 공급 지하 입구/출구 |
| 크기* | 55.34''-W x 45.28''-D x 41.53''-H |
| 마른 무게 (유가 포함) * | 8810.83파운드 |
| 전체 무게 (액으로 채워진) * | 19400.04 파운드 |
| 등급 | 2016년 DOE의 효율성 등급을 충족/ 초과 |
| 특징 | 펜타 헤드 볼트 입구 조립 |
| 고화점 격리 액체 | |
| 1ppm 이하의 PCB를 함유한 액체 | |
| 변조 방지 주택 | |
| NEMA 3R 와이어링 컴포넌트 | |
| 리프트업 패드 잠금 뚜?? | |
| 효율성 | 990.00% |
제품 기술
| 단일 단계 패드 장착 트랜스포머 사양 | ||||||||
| 등급 | 고전압 (kV) | 부하 손실 이 없다 | 부하 손실 | 높이 | 깊이 | 너비 | 기름 무게 (kg) | 전체 무게 (kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15kVA | 340.5/19.92 13.8/8 13.2/76 12.47/72 또는 다른 |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
제품 설계
부속품
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
