| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | WINLEY |
| 인증: | CE,ISO |
| 모델 번호: | S-3000/15 |
| 최소 주문 수량: | 1 단위 |
| 가격: | $5000-$150000 |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 30DAYS |
| 지불 조건: | T/T |
| 공급 능력: | 1000개 세트 / 달 |
| 단계: | 3상 | 용량: | 3000Kva |
|---|---|---|---|
| 원전 전압: | 12470V 또는 사용자 정의 | 2차 전압: | 480Y/277 |
| 벡터 그룹: | 딘1 | 온도 상승: | 65°C |
| 임페던스 (유형적): | 5.75% | 권취 소재: | 구리 |
| 하이 라이트: | 3000kva 패드 탑재 변압기,12.47kv 패드 탑재 트랜스포머,13.8kv 패드 탑재 변압기 |
||

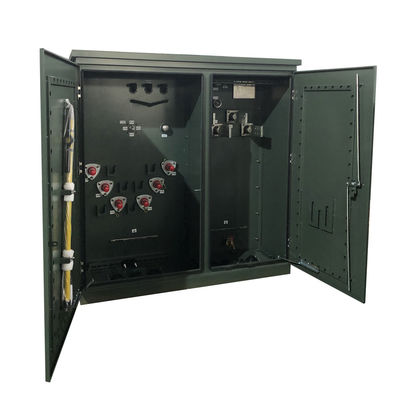

3000mva 3단계 루프 공급 3단계 패드 장착 변압기 12.47kv 13.2kv 13.8kv
윈리 (WINLEY) 는 관련 ANSI®/IEEE® 표준을 준수하는 액체로 채워진 3단계 패드 장착 분배 트랜스포머의 포괄적인 범위를 제공합니다.고전압을 처리할 수 있으며 최대 34.5 kV 및 5000 kVA까지의 등급으로, 이러한 트랜스포머는 전력 변속기 및 산업용 전력 소비를 포함한 높은 전압과 상당한 용량을 요구하는 애플리케이션에 이상적입니다.
구조
주요 자료
| 트랜스포머 타입 | 패드 장착, 칸막이형 |
| 트랜스포머 피드 타입 | 루프 피드 |
| 운영 | 계단 아래 작업 (계단 위 작업에 승인되지 않습니다) |
| 단계 | 3단계 |
| 용량 | 3 MVA (3000 KVA) |
| 벡터 그룹 | DYN1 |
| 원전 전압 | 12470V |
| 2차 전압 | 480Y/277 |
| 2차 전압 클래스 | 1.2kV급 |
| 2차 BIL | 30KV |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 임페던스 | 50.0~7.5% |
| 액체 (유) 무게* | 2,545파운드 |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 환경 작동 온도 범위 | -40°C ~ +40°C (-50°F ~ +104°F) |
| 소음 수준 | 63dBA |
| 고도 (Altitude) | 해발 3300ft (1000m) |
| 크기* | 90W x 80D x 83-H |
| 마른 무게 (유가 포함) * | 5810파운드 |
| 전체 무게 (액으로 채워진) * | 12,576파운드 |
| 등급 | 2016년 DOE의 효율성 등급을 충족/ 초과 |
| 특징 | 펜타 헤드 볼트 입구 조립 |
| 전체 부하 손실 (와트) 50% | +/- 12,090W |
사양
| 3단계 패드 장착 트랜스포머 | ||||
| 가등식 전력 (KVA) | 고전압 (KV) | 저전압 (V) | 손실 (W) | |
| 무부하 손실 (W) | 부하 손실 (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 190.92KV/ 13.8KV/ 13.2KV/ 또는 다른 |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
기술 도면
선택용 액세서리
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
