| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | WINLEY |
| 인증: | CE,ISO |
| 모델 번호: | D-75/15 |
| 최소 주문 수량: | 1 단위 |
| 가격: | $1000-$10000 |
| 포장 세부 사항: | 접착판 케이스 |
| 배달 시간: | 30일 |
| 지불 조건: | T/T |
| 공급 능력: | 1000개 세트 / 달 |
| Phase: | Single Phase | Rated capacity: | 75KVA Or Customized |
|---|---|---|---|
| Primary Voltage: | 12470v Or Customized | Secondary Voltage: | 220V |
| Cooling Class: | KNAN; Self-Cooled | Impedance: | 2.4% |
| Winding Material: | Copper Or Customized | Efficiency: | 99.15% |
| 하이 라이트: | 단일 단계 패드 장착 분배 트랜스포머,75kVA 패드 장착 분배 트랜스포머,220V 패드 탑재 분배 트랜스포머 |
||

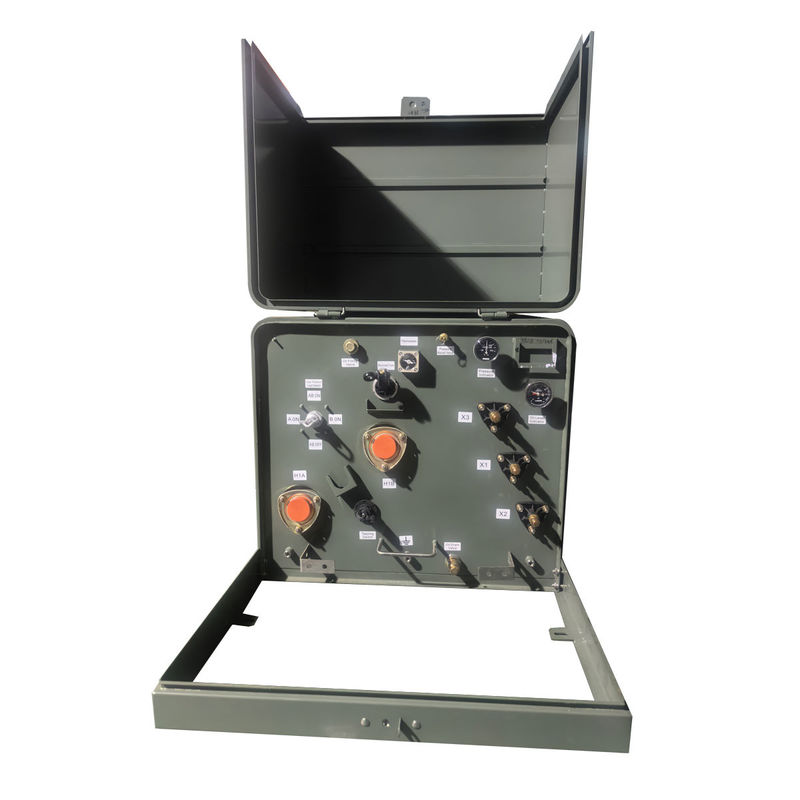

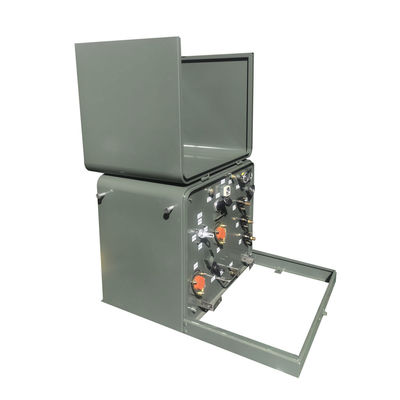

75Kva 단일 단계 패드 장착 분배 트랜스포머 단계 다운 12470v 220v 야외
단相 패드 장착 변압기 등급 용량은 15-250kVA입니다. 단相 패드 장착 변압기는 일반적으로 민간 용도로 단相 전원이 필요한 장소에서 사용됩니다.가전제품 등, 등, 그리고 그 용량은 3단계 패드 장착 트랜스포머보다 상대적으로 작습니다. 다음 표준을 충족합니다: IEC60076, ANSI/IEEEC5712.00C57.12.20C57.12.38C57.12.90, CSA 등
특징
품질 시스템 ISO 9001 인증
DOE 에너지 효율 표준을 충족하거나 ANSI/IEEE 및 NEMA 표준을 초과
탱크 코팅은 IEEE Std C57를 초과합니다.12.28TM-2005 및 IEEE Std C57.12.29TM-2005 표준 (일만 스테인레스 스틸 단위)
IEEE Std C57에 완전히 부합합니다.12.28TM-2005 표준 장막 무결성 요구 사항
1압력 완화 장치
2액체 충전 및 배수 조항
3레이저로 새겨진 이름판
4. 쉽게 정렬을 위해 부동 잠금 주머니
5듀컬 부시 표기
6용접 된 돔 탱크 덮개
7여기 클릭해 트랜스포머 도면을 받으세요
8부식성 물질의 변조 스트립
9. 왕관 탱크
10- 제거 할 수 있는 문
11스테인리스 스틸 힌지 핀과 배럴과 힌지 문
12토지 벨트 X2에서 탱크 토지
13. 앞 팔꿈치 연결 장치에 대한 HV 부시 우물
14고전압 부싱 우물-200A 및 저전압 부싱
공장 사진
주요 자료
| 트랜스포머 타입 | 패드 장착, 칸막이형 |
| 트랜스포머 구성 | 액체로 채워진 패드 |
| 트랜스포머 피드 타입 | 루프 피드 |
| 운영 | 계단 하향 작업 |
| 단계 | 3단계 |
| 용량 | 75KVA |
| 벡터 그룹 | ᄋᄋᄋ |
| 원전 전압 | 13800GrdY/7968 |
| 기본 전압 클래스 | 15kV 클래스 |
| 1차 파소르 | 땅바닥에 뿌린 와이 |
| 1차 BIL | 95KV |
| 2차 전압 | 208Y/120 |
| 2차 전압 클래스 | 1.2kV급 |
| 2차 파소르 | Wye-N |
| 2차 BIL | 30KV |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 로드 브레이크 스위치 등급 | 200Amp, 15kV |
| 효율성 표준 (들) | DOE 2016 표준, CSA 표준 ANSI / IEEE 표준을 충족 |
| K-팩터 등급 (하모닉 완화) | K-1 (표준) |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 환경 작동 온도 범위 | -40°C ~ +40°C (-50°F ~ +104°F) |
| 소음 수준 | 51 dBA |
| 탱크 덮개 접근 손 구멍 | 제1호 |
| 크기* | 61"W x 43"D x 69"H |
| 마른 무게 (유가 포함) * | 730파운드 |
| 전체 무게 (액으로 채워진) * | 2160파운드 |
| 효율성 % | 990.10% |
사양
| 25kva-500kva 단相 패드 장착 트랜스포머 | ||||||
| 가등식 Cap acity (kVA) | 높은 | 저전압 (v) | 연결 기호 | 표준 | 단회로 임피던스 (%) | 효율성 |
| 전압 (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10.0~4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
그림
부속품
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고, 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
