| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | WINLEY |
| 인증: | CE,ISO |
| 모델 번호: | D-100/35 |
| 최소 주문 수량: | 1 단위 |
| 가격: | $1000-$10000 |
| 포장 세부 사항: | 접착판 케이스 |
| 배달 시간: | 30일 |
| 지불 조건: | T/T |
| 공급 능력: | 1000개 세트 / 달 |
| 단계: | 단일 단계 | 가산용량: | 100kVA |
|---|---|---|---|
| 원전 전압: | 34500GrdY/19920V | 2차 전압: | 240/120V |
| 빈도: | 60 Hz | 롤링 재료: | 구리 / 알루미늄 |
| 효율성: | 99.10% | ||
| 하이 라이트: | DOE 2016 패드 장착 배급 트랜스포머,오일 잠겨있는 패드 장착 분배 트랜스포머,단일 단계 패드 장착 분배 트랜스포머 |
||

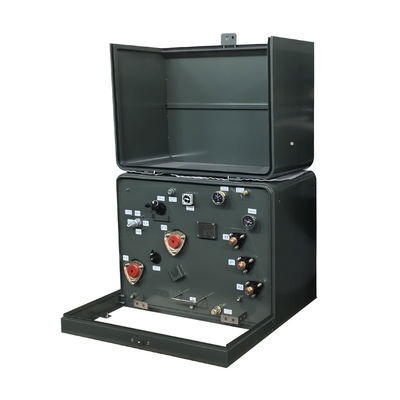

100Kva 단일 단계 패드 장착 분배 트랜스포머 오일 잠겨 DOE 2016 34.5KV에서 220V를 충족합니다.
단相 패드 장착 변압기 등급 용량은 15-250kVA입니다. 단相 패드 장착 변압기는 일반적으로 민간 용도로 단相 전원이 필요한 장소에서 사용됩니다.가전제품 등, 등, 그리고 그 용량은 3단계 패드 장착 트랜스포머보다 상대적으로 작습니다.12.00C57.12.20C57.12.38C57.12.90, CSA 등
구조

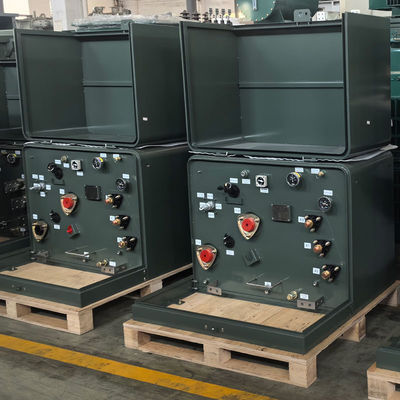

공장 사진
주요 자료
| 트랜스포머 타입 | 패드 탑재, 칸막이형 I & II |
| 트랜스포머 구성 | 액체로 채워진 패드 |
| 트랜스포머 피드 타입 | 루프 피드 |
| 단계 | 단일 단계 |
| 용량 | 100KVA |
| 원전 전압 | 34500GrdY/19920 |
| 기본 전압 클래스 | 35kV 클래스 |
| 1차 BIL | 150KV |
| 2차 전압 | 240/120 (L-N-L) 120/240V 배포 |
| 2차 전압 클래스 | 1.2kV급 |
| 2차 BIL | 30KV |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | ONAN: 자기 냉각 |
| 임페던스 | 10.7-2.7% 전형적인 |
| 주요 해제 계약 | ANSI I형 조약 |
| 1차 종료 | 외부로 클램프 된 통합 부시 / 제거 할 수있는 스터드, 200A 데드 브레이크 |
| 로드 브레이크 스위치 등급 | 200Amp, 35kV, 10kArms |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 환경 작동 온도 범위 | -40°C ~ +40°C (-50°F ~ +104°F) |
| 소음 수준 | 51 dBA |
| 장막 등급 | NEMA 3R 기상 방지 전선 캐비닛, 밀폐 탱크 |
| 크기* | 36.5''-W x 42.5''-D x 36''-H |
| 마른 무게 (유가 포함) * | 749.56파운드 |
| 전체 무게 (액으로 채워진) * | 2,024.36파운드 |
| 등급 | 2016년 DOE의 효율성 등급을 충족/ 초과 |
| 효율성 | 990.10% |
| 부하 손실이 없습니다 (와트) * | +/- 273W |
| 부하 손실 (와트) * | +/- 1,105W |
사양
| 25kva-500kva 단相 패드 장착 트랜스포머 | ||||||
| 가등식 Cap acity (kVA) | 높은 | 저전압 (v) | 연결 기호 | 표준 | 단회로 임피던스 (%) | 효율성 |
| 전압 (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10.0~4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
그림
부속품
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
