| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | WINLEY |
| 인증: | CE,ISO |
| 모델 번호: | D-25/13.8 |
| 최소 주문 수량: | 1 단위 |
| 가격: | $1000-$10000 |
| 포장 세부 사항: | 접착판 케이스 |
| 배달 시간: | 30일 |
| 지불 조건: | T/T |
| 공급 능력: | 1000개 세트 / 달 |
| 트랜스포머 형: | 가공 배전 변압기, 기존 유형 | 용량: | 25KVA 또는 사용자 정의 |
|---|---|---|---|
| 단계: | 단일 단계 | 온도 상승: | 65°C |
| 원전 전압: | 13800V | 2차 전압: | 240/480V |
| 빈도: | 60 Hz | 롤링 재료: | 구리 |
| 하이 라이트: | 13.8KV 오일 충전 분배 트랜스포머,기름으로 채워진 막대기 설치 분배 트랜스포머,25kva 스톨에 장착된 분배 트랜스포머 |
||

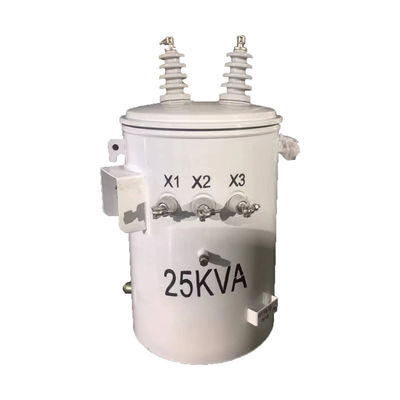

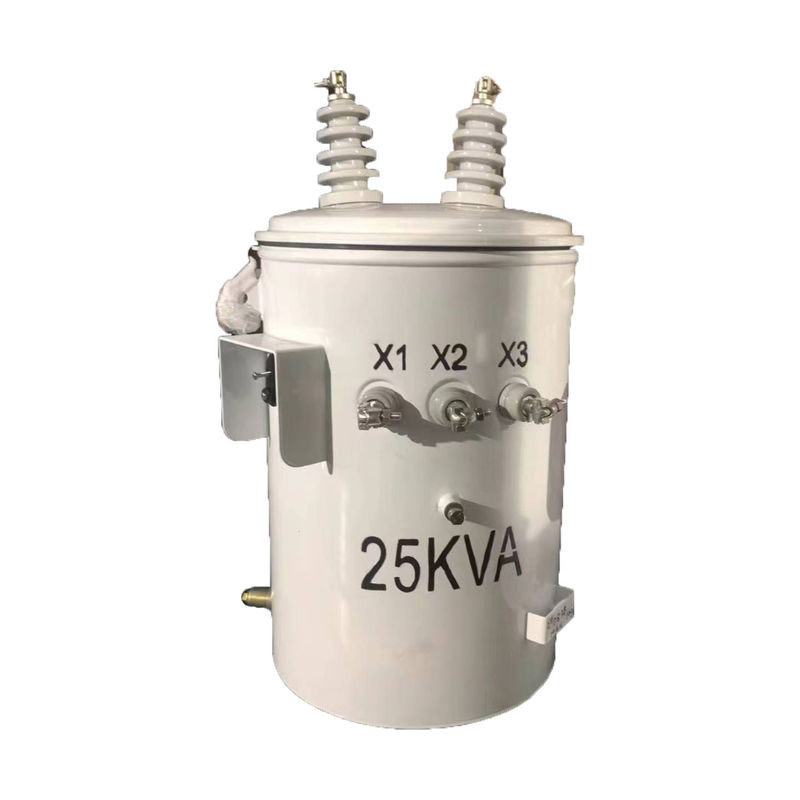

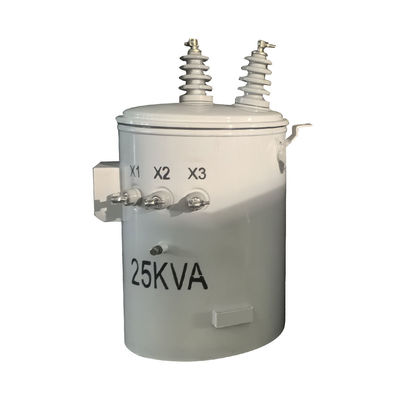

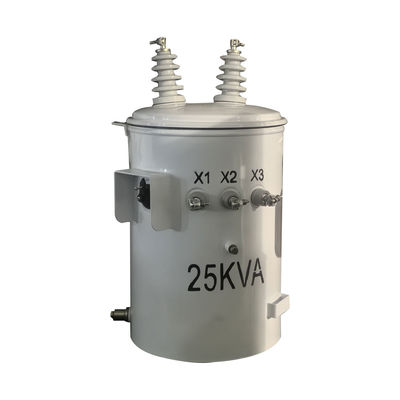

25kVA 단일 단계 기름으로 채워진 기둥에 장착된 분배 트랜스포머 13.8KV 34.5KV ~ 240V
윈리 (WINLEY) 의 단일 단계, 기름으로 가득 찬, 기둥에 장착 된 분배 트랜스포머는 주거용 상부 분배 부하를 서비스하기 위해 설계되었습니다. 그들은 또한 가벼운 상업용 부하에 적합합니다.산업용 조명 및 다양한 전력 애플리케이션이 트랜스포머는 전기 유틸리티 전력 유통 시스템에서 일반적으로 발생하는 응용 조건에 설계되었습니다. CSP, CP, SP 및 S 유형은 모두 제공됩니다. ISO 9001:2008년 인증
구조적 특징
1탱크 뚜?? 은 고전압의 폼 껍질이 있으며 알루미늄 또는 구리 케이블을 수용 할 수있는 링 단말기가 있습니다.
2탱크 덮개의 원형 꿰매기 구조는 균일한 스트레스 분포와 신뢰할 수있는 밀폐를 보장합니다.
3탱크 벽에 있는 링 볼트는 저전압 부싱과 터미널 역할을 하며, 틴으로 덮여 있습니다.
4이 제품은 압력 완화 밸브와 함께 제공됩니다.
5ANSI 표준에 따르면, 변압기의 위쪽과 아래쪽의 서스펜션 갈고리가 적합합니다.
6탱크의 지상 터미널은 링 볼트 지상 터미널입니다.
주요 자료
| 트랜스포머 타입 | 상부 분배 트랜스포머, 일반형 |
| 트랜스포머 구성 | 액체로 가득 차 있는 기둥 |
| 단계 | 단일 단계 |
| 용량 | 25KVA |
| 원전 전압 | 13800V |
| 2차 전압 | 240/480V (L-N-L) |
| 2차 BIL | 30KV |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | ONAN: 자기 냉각 |
| 효율성 표준 (들) | DOE 2016 표준, CSA 표준 ANSI / IEEE 표준을 충족 |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 환경 작동 온도 범위 | -40°C ~ +40°C (-50°F ~ +104°F) |
| 소음 수준 | 48dBA |
| 전체 부하 손실 (와트) | +/- 481W |
그림
사양
| 10kva-500kva 일단계 오일 잠수 트랜스포머 | ||||||
| 가등식 Cap acity (kVA) | 높은 | 저전압 (v) | 연결 기호 | 표준 | 단회로 임피던스 (%) | 효율성 |
| 전압 (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10.8~8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
부속품
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
