| 브랜드 이름: | WINLEY |
| 모델 번호: | S-500/15 |
| MOQ: | 1 단위 |
| 가격: | $1000-$150000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

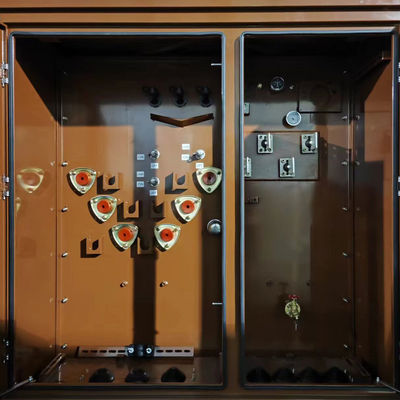

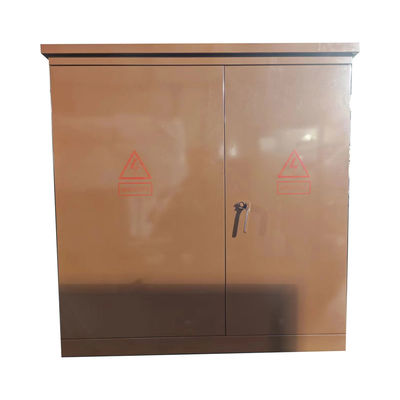

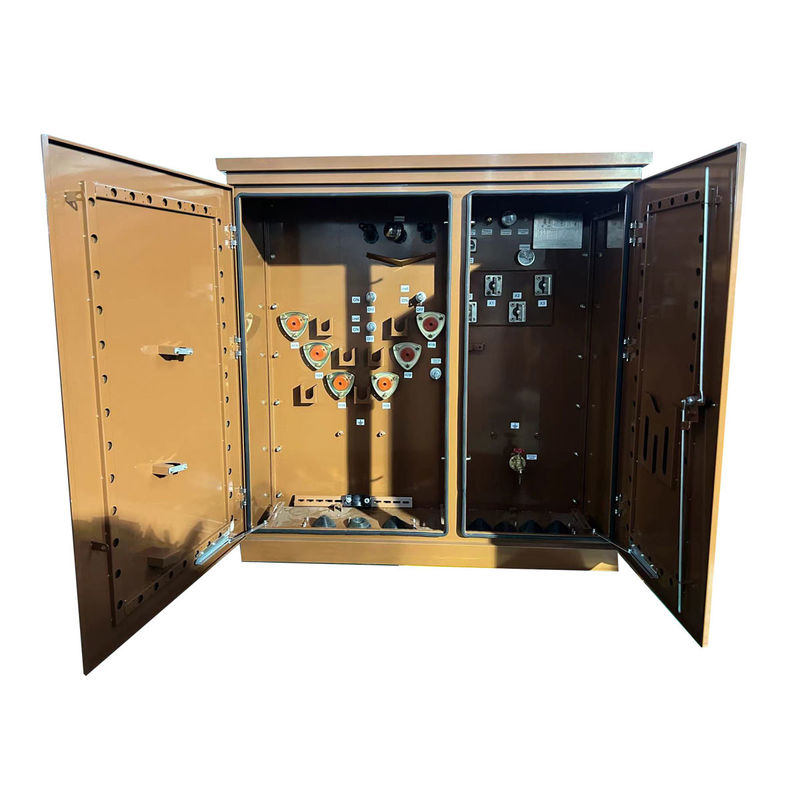

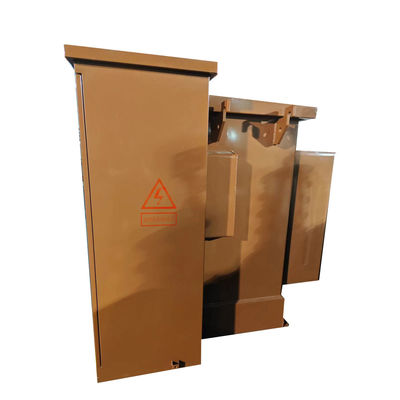

500 Kva 3단계 전기 배급 패드 장착 변압기 계단 하락 12470v 480v
제품 설명
| 제품 이름 | ANSI IEEE 3단계 패드 장착 트랜스포머 |
| 가등전압 | 7.2KV,7.62KV, 10KV, 11KV,12.47KV,13.2KV,13.8KV,20KV 또는 33KV 또는 35KV |
| 가산용량 | 50KVA ~ 5000KVA |
| 표준 | IEC,ANSI,DIN,BS,GB 또는 기타 |
| 코어 및 와일딩 재료 | 아모르프 금속 핵, 구리 와일링 또는 알루미늄 와일링 |
주요 자료
| 트랜스포머 타입 | 패드 장착, 칸막이형 |
| 트랜스포머 구성 | 액체로 채워진 패드 |
| 트랜스포머 피드 타입 | 루프 피드 |
| 단계 | 3단계 |
| 용량 | 500KVA |
| 벡터 그룹 | DYN1 |
| 원전 전압 | 12470V |
| 기본 전압 클래스 | 15kV 클래스 |
| 1차 파소르 | 델타 |
| 1차 BIL | 95KV |
| 2차 전압 | 480Y/277 |
| 2차 전압 클래스 | 1.2kV급 |
| 2차 파소르 | Wye-N |
| 2차 BIL | 30KV |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 탭 변경 | 5-포지션 탭 변경 |
| 임페던스 | 40.35~5.75% |
사양
| 3단계 패드 장착 트랜스포머 | ||||
| 가등식 전력 (KVA) | 고전압 (KV) | 저전압 (V) | 손실 (W) | |
| 무부하 손실 (W) | 부하 손실 (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 190.92KV/ 13.8KV/ 13.2KV/ 또는 다른 |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
기술 도면
성능
1)유 저장 탱크가 없으며 트랜스포머의 높이가 낮아집니다. 설치 공간과 운송 비용을 절약 할 수 있습니다.
2) 파동 라디에이터의 탄력은 온도 변화로 인한 기름 부피 변화를 보상 할 수 있습니다.
3) 박스는 파동 라디에이터 탱크입니다. 냉각 기능뿐만 아니라 '호흡' 기능도 있습니다.
4) 트랜스포머 오일은 공기와 접촉하지 않습니다.산소와 물이 트랜스포머에 침투하는 것을 효과적으로 방지하고 성능 저하 (소재와 오일의 노화) 를 초래합니다..
5) 고전압 및 저전압 윙의 새로운 구조, 오일 튜브와 연결을 합리적으로 배치하여 기계적 강도와 단축 방지 능력을 높입니다.
6) 우리는 더 나은 냉각 효과를 얻기 위해 길쭉한 기름 경로와 나선 회로를 사용합니다.우리는 반 단회로 전기 능력을 강화하기 위해 루프의 단말 얼굴의 효과적인 지원을 개선.
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
|
