| 브랜드 이름: | WINLEY |
| 모델 번호: | S-750/15 |
| MOQ: | 1 단위 |
| 가격: | $5000-$150000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

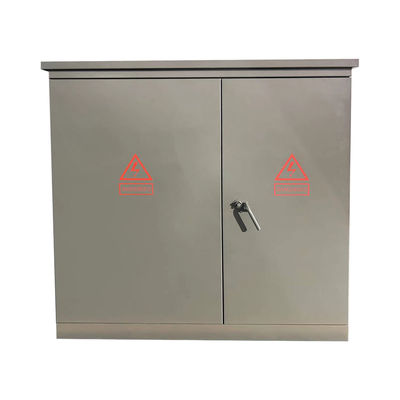

750Kva 전기 3단계 패드 장착 전력 변압기 변압기 13200V ~ 480V

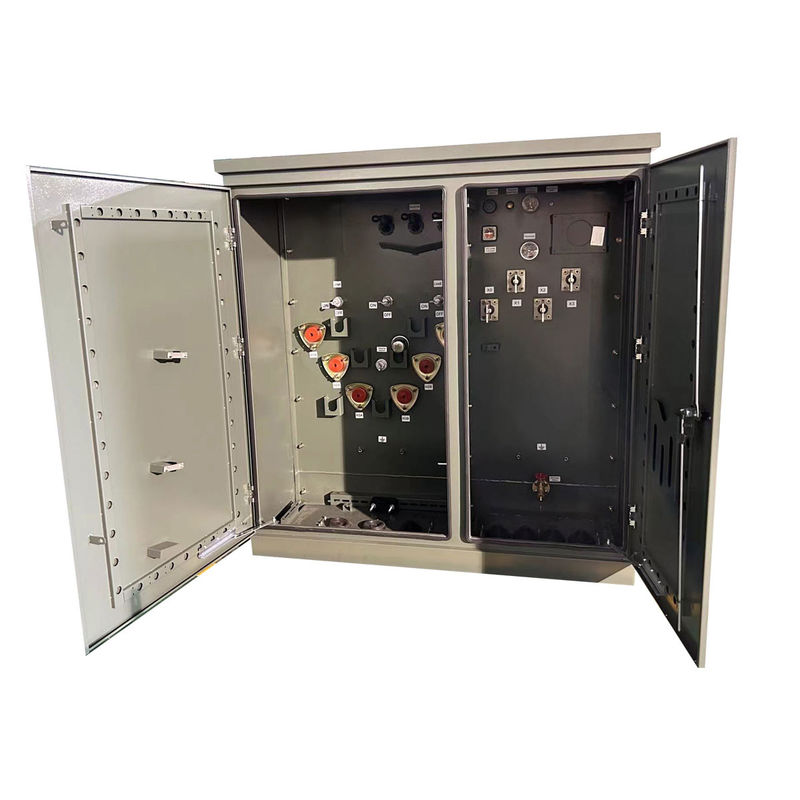

패드 탑재 트랜스포머는 10000 kVA까지의 용량, 34.5 kV까지의 고전압으로 만들어지며 CSA, IEEE c 등 표준에 따라 테스트됩니다.57, 및 DOE는 적용됩니다. 패드 장착 트랜스포머는 기름으로 가득 차 있으며 조작에 저항하는 디자인을 가지고 있습니다. 트랜스포머는 앞 객실과 뒷 객실으로 두 부분으로 나뉘어 있습니다.
제품 구조
패드 마운트 트랜스포머는 두 가지 레이아웃 구조를 가지고 있습니다. 루프 피드 및 방사선 피드. 당신은 그리드 라인의 필요에 따라 선택할 수 있습니다.아래 그림은 북미 시장에 대한 LVBIAN에서 생산 된 루프 공급 및 방사선 공급 트랜스포머입니다..
특징
- 가벼운 강철, 선택적 인 스테인레스 스틸 탱크
- 보안용 3점 잠금 문
- 쉽게 설치 할 수 있는 휴식용 문
- 스테인레스 스틸 캐비닛 힌지 및 장착 스톱
다음의 깊이로 분리할 수 있는 문턱을 가진 볼트장
19"dedp 300kV부터 750kV까지
22" 깊이 1000kV부터 1500kV까지
2000kV부터 3750kV까지
5000kV에서 7500kV까지 30" 깊이
- 라이브 프론트 건설 & 죽은 프론트 건설
- 강철 HV/LV 칸막이 장벽
- 오일 배수 플러그 500 kVA 이하
- 750 kVA 이상 샘플러와 함께 1 ′′ 배수 밸브
주요 자료
| 트랜스포머 타입 | 패드 장착, 칸막이형 |
| 트랜스포머 피드 타입 | 루프 피드 |
| 운영 | 계단 아래 작업 (계단 위 작업에 승인되지 않습니다) |
| 단계 | 3단계 |
| 용량 | 750KVA |
| 벡터 그룹 | DYN1 |
| 원전 전압 | 13200V |
| 기본 전압 클래스 | 15kV 클래스 |
| 1차 파소르 | 델타 |
| 1차 BIL | 95KV |
| 2차 전압 | 480Y/277 |
| 2차 전압 클래스 | 1.2kV급 |
| 2차 파소르 | Wye-N |
| 2차 BIL | 30KV |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 효율성 표준 (들) | DOE 2016 표준, CSA 표준 ANSI / IEEE 표준을 충족 |
| 환경 온도 등급 | 40°C |
| 환경 작동 온도 범위 | -40°C ~ +40°C (-50°F ~ +104°F) |
| 소음 수준 | 58dBA |
| 고도 (Altitude) | 해발 3300ft (1000m) |
| 원자재 | 곡물 지향 철강 |
| 탱크 재료 | 304 스테인리스 스틸 |
| 효율성 % | 990.20% |
| 전체 부하 손실 (와트) 50% | +/- 2,567W |
기술 도면
사양
| 3단계 패드 장착 트랜스포머 | ||||
| 가등식 전력 (KVA) | 고전압 (KV) | 저전압 (V) | 손실 (W) | |
| 무부하 손실 (W) | 부하 손실 (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 190.92KV/ 13.8KV/ 13.2KV/ 또는 다른 |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
|
