| 브랜드 이름: | WINLEY |
| 모델 번호: | D-30/12 |
| MOQ: | 1 단위 |
| 가격: | $1000-$10000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

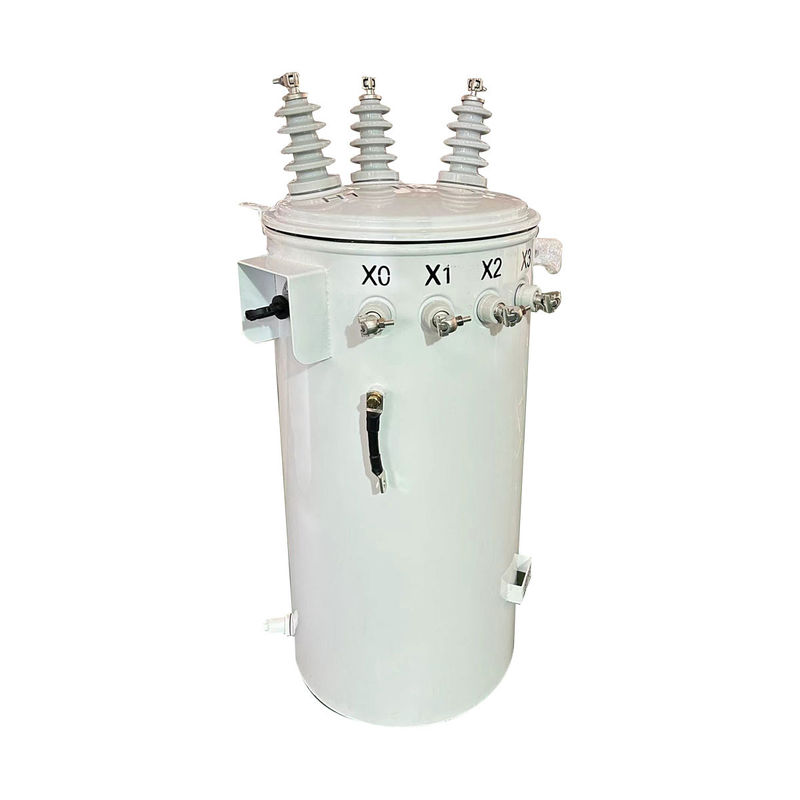

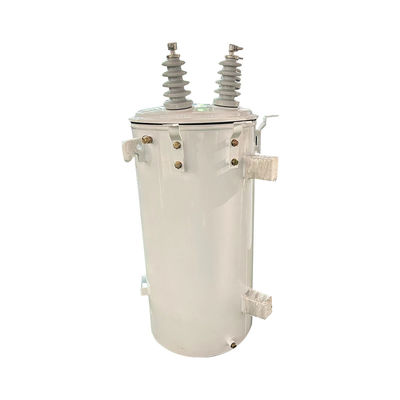

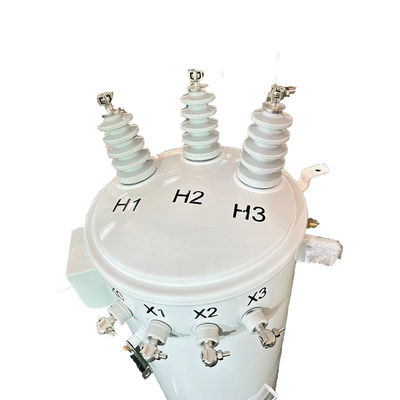

30kVA 단일 단계 스텝 업 폴 탑재 된 오일 전력 전기 변압기 12KV ~ 208V
윈리 (WINLEY) 의 3단계 기둥 장착 둥근 탱크는 3단계 전원이 필요한 지역에서의 서비스를 위해 설계되었지만 공간이 제한되어 있습니다.그것은 세 개의 단일 단계 트랜스포머 은행보다 낮은 설치 비용으로 더 깨끗한 서비스를 제공합니다.트리플렉스 코어 / 코일은 특히 빈번한 모터 시작과 함께 전기 모터 부하를 서비스하기위한 선택입니다.
표준 특징
• 현재 적용되는 ANSI, IEEE, NEMA, RUS 및 DOE 표준을 충족하거나 초과합니다.
• 수직 트립렉스 디자인
• 습기 처리 된 초콜란 고전압 부싱
(라디오 간섭을 줄이기 위해 125 kV BIL 이상 오일로 가득 차)
• 폼프 된 폴리머 또는 습기 처리 된 폼프라신 저전압 부싱
• 구리 나 알루미늄 에 연결 하기 에 적합 한 금속 에 덮인 종단
• 저전압 지상화 장치
• 저전압 지상 벨트
• 내부의 2차 선에 영구적으로 스탬프 된 식별
• 상부 장착 고리 에 연결 된 가시적 인 커버 지상
• 탱크 가식 조항
• 탱크 지상 연결 장치
• 안전성 을 높이기 위해 자동 압력 완화 밸브
• 산화 억제 가 있는 광유
• 가벼운 강철 탱크, 덮개 및 반지
• 부식 방지 가용 장비
• 승강장 및 장착 구지 에 대한 연속 진주 용접
안전성 향상 및 부식 저항성
• 침착 한 탱크 바닥
• 가려움증 과 부식 에 대한 더 나은 저항력 을 위해 단단 한 분말 페인트 끝
• 최소 10kV 커버 및 링 단열
• 탱크의 KVA 표시
• 내부 오일 레벨 표시
• 레이저 로 새겨진 알루미늄 이름판
주요 자료
| 단계 | 3단계 |
| 용량 | 30KVA |
| 원전 전압 | 12000V |
| 2차 전압 | 208Y/120 (L-N-L) |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | ONAN: 자기 냉각 |
| 효율성 표준 (들) | DOE 2016 표준, ANSI/IEEE 표준을 충족 |
| K-팩터 등급 (하모닉 완화) | K-1 (표준) |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 소음 수준 | 48dBA |
| 크기* | 24.8''-W x 26.77''-D x 40.16''-H |
| 2016년 DOE의 효율성 등급을 충족/ 초과 | |
| 효율성 | 980.50% |
| 전체 부하 손실 (와트) | +/- 1,092W |
제품 도면
사양
| 10kva-500kva 일단계 오일 잠수 트랜스포머 | ||||||
| 가등식 Cap acity (kVA) | 높은 | 저전압 (v) | 연결 기호 | 표준 | 단회로 임피던스 (%) | 효율성 |
| 전압 (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10.8~8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
부속품
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고, 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
