| 브랜드 이름: | WINLEY |
| 모델 번호: | D-75/15 |
| MOQ: | 1 단위 |
| 가격: | $1000-$10000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

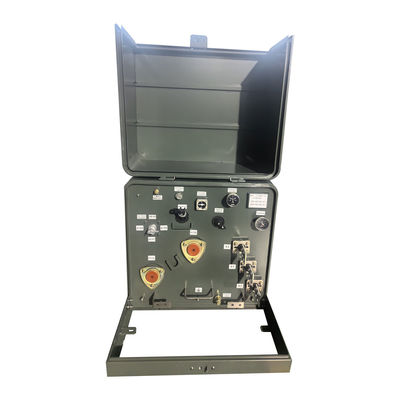

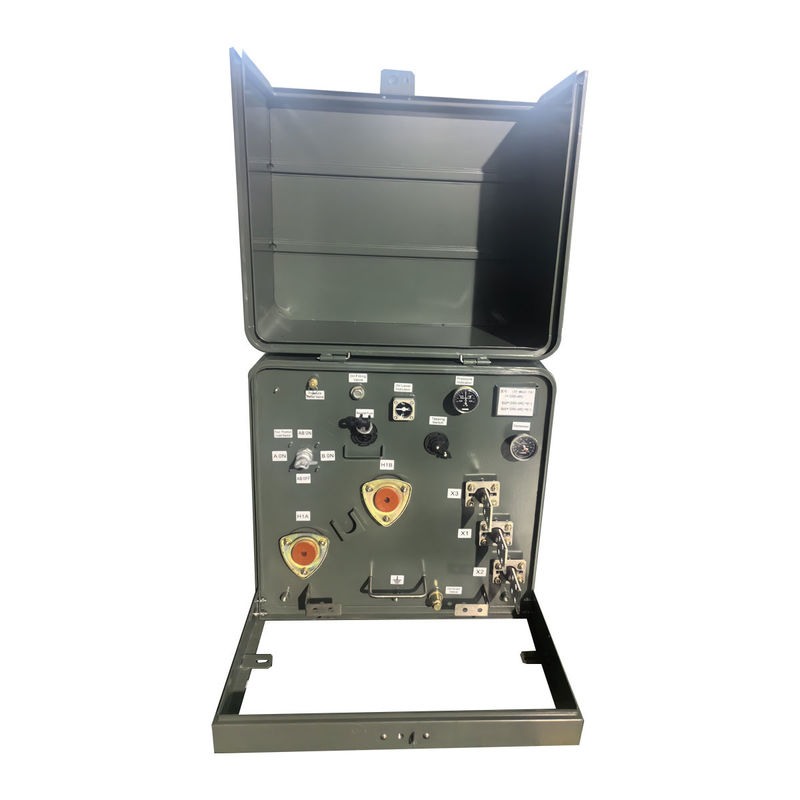

75kVA 패드 장착 분배 전력 변압기 단일 단계 안시 표준 13200v 240v
단相 패드 장착 변압기 등급 용량은 15-250kVA입니다. 단相 패드 장착 변압기는 일반적으로 민간 용도로 단相 전원이 필요한 장소에서 사용됩니다.가전제품 등, 등, 그리고 그 용량은 3단계 패드 장착 트랜스포머보다 상대적으로 작습니다. 다음 표준을 충족합니다: IEC60076, ANSI/IEEEC5712.00C57.12.20C57.12.38C57.12.90, CSA 등
성능 특성
단相 패드 장착 트랜스포머는 컴팩트하고 독립적인 전기 장치입니다.
주로 주거 및 가벼운 상업 환경에서 사용됩니다. 그들의 주요 응용 프로그램은 고전압을 낮추는 것입니다.
집이나 소규모 기업에서 사용할 수 있는 낮은 전압으로 유틸리티 회사가 공급하는 전력.
단일 단계 패드 장착 트랜스포머 기능
안전 및 보안: 이러한 트랜스포머는 일반적으로 변조 방지, 잠금 가능한
이 설계는 전기 부품과 우연히 접촉할 위험을 줄이기 위해 안전성을 보장합니다.
유지보수 가 쉬우다. 그 설계 는 유지보수 및 수리 작업 을 위한 접근 을 용이 하게 한다. 유틸리티 노동자 들 은 필요 한 작업 을 수행 하기 위해 캐비닛 을 빠르게 열 수 있다.
전압 조절: 전압 조절에 중요한 역할을 하며, 가정과 기업에 공급되는 전기가 필요한 전압 범위 내에 있는지 확인합니다.
에너지 분배: 이 트랜스포머는 전기 분배 네트워크의 중요한 부분이며,
효율적이고 안전하게 전력망에서 최종 사용자에게 배포됩니다.
주요 자료
| 단계 | 단일 단계 |
| 용량 | 75KVA |
| 원전 전압 | 13200GrdY/7620 |
| 기본 전압 클래스 | 15kV 클래스 |
| 1차 BIL | 95KV |
| 2차 전압 | 240/120 (L-N-L) 120/240V 배포 |
| 2차 BIL | 30KV |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | ONAN: 자기 냉각 |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 환경 작동 온도 범위 | -40°C ~ +40°C (-50°F ~ +104°F) |
| 소음 수준 | 51 dBA |
| 고도 (Altitude) | 해수면 이상의 3300ft (1000m) 또는 그 이하 |
| 원자재 | 곡물 지향 철강 |
| 탱크 재료 | 코팅 스틸 |
| 칸막이의 기지 유선 길이 크기* | 34-L x 19-D |
| 칸막이 캐비닛 깊이 | 19-D |
| 크기* | 36.5''-W x 42.5''-D x 36''-H |
| 마른 무게 (유가 포함) * | 617.28 파운드 |
| 전체 무게 (액으로 채워진) * | 14990.12 파운드 |
| 등급 | 2016년 DOE의 효율성 등급을 충족/ 초과 |
| CSA 효율성 등급을 충족/ 초과 | |
| ANSI/IEEE C57에 적합합니다.12.00 | |
| 효율성 | 990.00% |
| 이름판 기본 kVA의 50%에서 작동하는 트랜스포머를 기반으로 합니다. | |
| 부하 손실이 없습니다 (와트) * | +/- 247W |
| 부하 손실 (와트) * | +/- 845W |
사양
| 25kva-500kva 단相 패드 장착 트랜스포머 | ||||||
| 가등식 Cap acity (kVA) | 높은 | 저전압 (v) | 연결 기호 | 표준 | 단회로 임피던스 (%) | 효율성 |
| 전압 (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10.0~4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
그림
공장 제품 사진
부속품
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
|
