| 브랜드 이름: | WINLEY |
| 모델 번호: | D-15/13.2 |
| MOQ: | 1 단위 |
| 가격: | $1000-$10000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

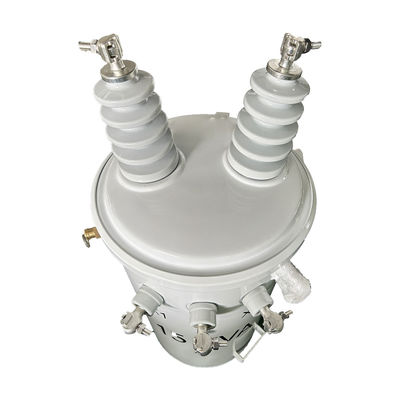

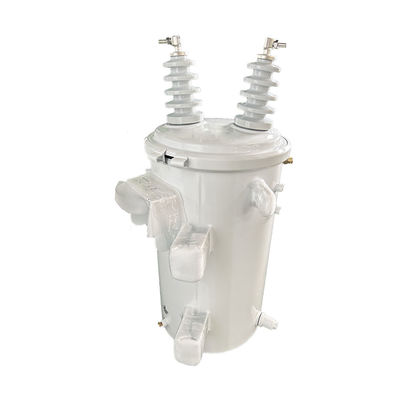

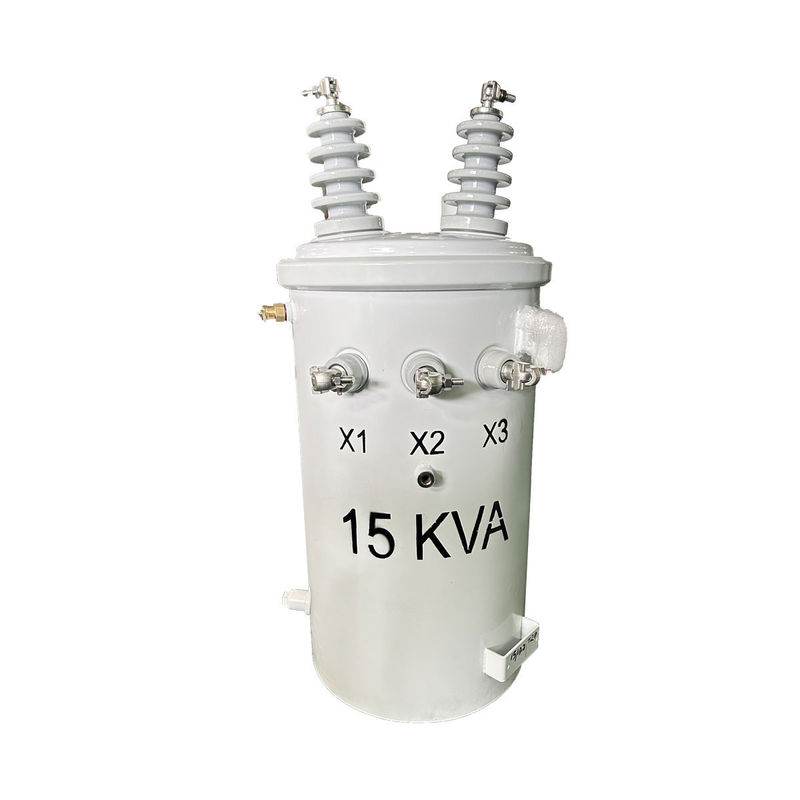

15kva 단일 단계 상부 분배 트랜스포머 오일 잠수 13200GrdY/7620
WINLEY의 단일 단계는 ANSI / IEEE, CSA 및 DOE와 같은 국제 표준을 완전히 준수하거나 초과합니다. 단일 단계는 ul / cul, CSA, IEEE 및 기타 인증서를 가지고 있습니다.북아메리카로 수출되었습니다., 중남미 및 다른 시장에서 대량으로 판매됩니다.
제품 구조
표준 특징
품질 시스템 ISO 9001 인증
DOE 에너지 효율 표준을 충족하거나 ANSI/IEEE 및 CSA 표준을 초과
리프팅 럭
금속기 장착 패드
뚜?? 에 장착된 고전력 포스텔렌
안구 봉쇄가 있는 부시들
저전압 부시와 눈 볼트 터미널
저전압 중성 제어링 벨트 (표시되지 않습니다) (10-50kVA B-2 및 B-3 클래스만)
ANSI 지원 럭 (한저 브래킷) 아래 브래킷에 레이저로 새겨진 이름판
폴리에스터 단열 덮개
자발적으로 환기하고 다시 봉인하는 커버 앙상블
중앙선 코어/코일 조립지탱기
저전압 선
덮개 바닥 벨트와 함께 오일 충전 플러그
탱크 마운드 패드
흐르는 추가 기능은 모두 자체 보호형 CSP 단위에서만 표준입니다
1차 보호 링크 (고전압 부시에 장착)
전압 차단기
2차 차단기
비상 과부하 재설정 및 과부하 신호등을 가진 2차 차단기 작동 손잡이
주요 자료
| 트랜스포머 타입 | 상부 분배 트랜스포머, 일반형 |
| 단계 | 단일 단계 |
| 용량 | 15KVA |
| 원전 전압 | 13200GrdY/7620 |
| 2차 전압 | 120/240V (L-N-L) |
| 2차 파소르 | 듀얼 와일딩 싱글 파스 |
| 2차 BIL | 30KV |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | ONAN: 자기 냉각 |
| 효율성 표준 (들) | DOE 2016 표준, ANSI/IEEE 표준을 충족 |
| K-팩터 등급 (하모닉 완화) | K-1 (표준) |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 소음 수준 | 48dBA |
| 원자재 | 곡물 지향 철강 |
| 탱크 재료 | 코팅 스틸 |
| 크기* | 19.69'W x 22.83'D x 38.19'H |
| 등급 | |
| 2016년 DOE의 효율성 등급을 충족/ 초과 | |
| ANSI/IEEE #C57에 적합합니다.12.00 | |
| 효율성 | 980.50% |
| 부하 손실이 없습니다 (와트) | +/- 65W |
| 전체 부하 손실 (와트) | +/- 254W |
| 전체 부하 손실 (와트) | +/- 319W |
제품 도면
사양
| 10kva-500kva 일단계 오일 잠수 트랜스포머 | ||||||
| 가등식 Cap acity (kVA) | 높은 | 저전압 (v) | 연결 기호 | 표준 | 단회로 임피던스 (%) | 효율성 |
| 전압 (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10.8~8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
부속품
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고, 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
