| 브랜드 이름: | WINLEY |
| 모델 번호: | D-10/5 |
| MOQ: | 1 단위 |
| 가격: | $1000-$10000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

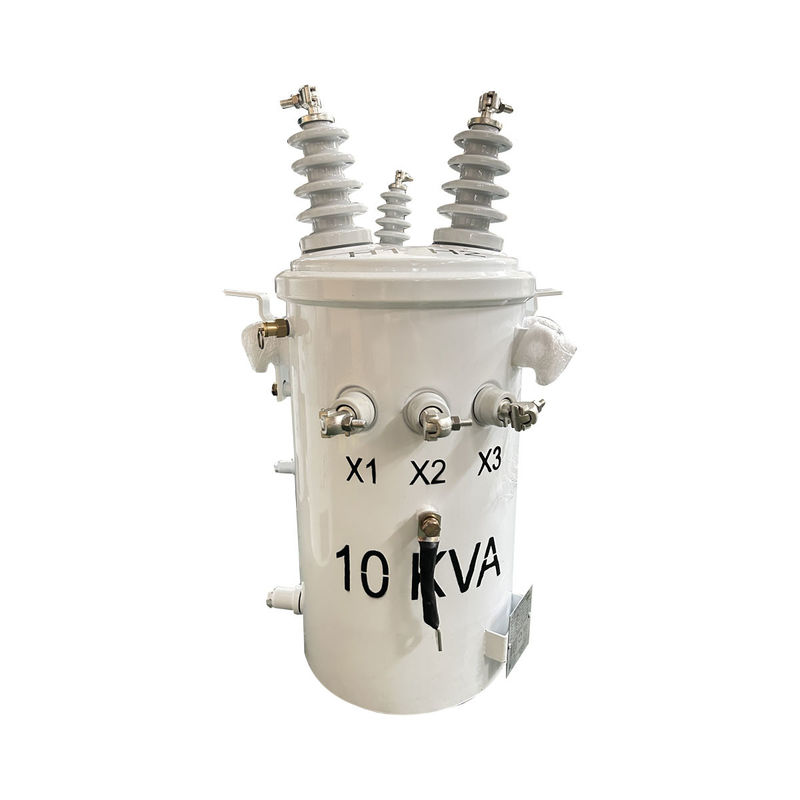

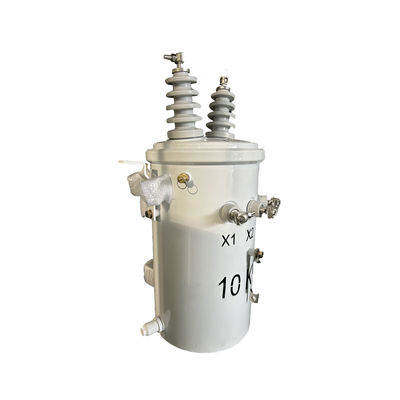

10kva 단일 단계 폴 탑재 트랜스포머 오일 잠수형 4160V ~ 240V

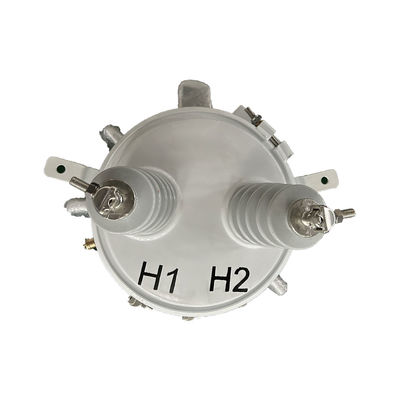

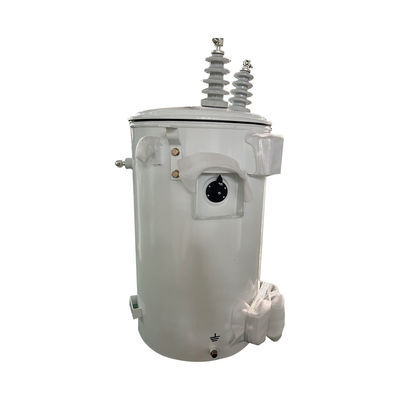

트랜스포머는 실린더 밀폐 구조입니다. 각 하나는 토착 장치, 갈고리, ANSI 표준에 부합하는 지원 럭과 덮개에 하나 또는 두 고전압 부시와 고정됩니다.저전압 부시 탱크의 벽과 눈 볼트터미널을 연결합니다. 터프 교환기는 전원을 끄는 후 명령에 따라 조정되어야합니다.
성능 특성
1이 제품은 산업 및 농업 전력 네트워크의 전력 전송 및 유통에 널리 사용됩니다.
2철 코어는 고 전도성 자석과 함께 차가운 롤링 실리콘 스틸 시트로 만들어지며 당기판 구조를 채택하여 자석 경로가 짧고 손실과 소음 수준이 낮습니다.
3압축 와이어는 롤링을 위해 채택되어 손실이 낮고 단류에 견딜 수있는 좋은 능력을 가지고 있습니다.
4기름 탱크는 벨 타입이고 전체 접이식 판 타입의 구조로, 탁월한 외관과 유지보수 용이합니다.
주요 자료
| 단계 | 단일 단계 |
| 용량 | 10KVA |
| 원전 전압 | 4160GrdY/2400 |
| 1차 BIL | 60kV |
| 2차 전압 | 120/240V (L-N-L) |
| 2차 전압 클래스 | 1.2kV급 |
| 2차 파소르 | 듀얼 와일딩 싱글 파스 |
| 2차 BIL | 30KV |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | ONAN: 자기 냉각 |
| 효율성 표준 (들) | DOE 2016 표준, CSA 표준 ANSI / IEEE 표준을 충족 |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 환경 작동 온도 범위 | -40°C ~ +40°C (-50°F ~ +104°F) |
| 소음 수준 | 48dBA |
그림
사양
| 10kva-500kva 일단계 오일 잠수 트랜스포머 | ||||||
| 가등식 Cap acity (kVA) | 높은 | 저전압 (v) | 연결 기호 | 표준 | 단회로 임피던스 (%) | 효율성 |
| 전압 (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10.8~8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
부속품
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고, 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
