| 브랜드 이름: | WINLEY |
| 모델 번호: | S-100/35 |
| MOQ: | 1 단위 |
| 가격: | $5000-$150000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |
100Kva 3단계 전기 트랜스포머 패드 장착 트랜스포머 ANSI/IEEE 표준 34500V ~ 208V
성능
1완전히 밀폐 된 고립 구조는 사람의 안전을 보장 할 수 있습니다.
2그것은 링 네트워크뿐만 아니라 터미널에 사용됩니다.
3- 낮은 손실, 낮은 소음, 뛰어난 성능.
4낮은 온도, 과부하 능력
5.트랜스포머는 특별한 구조를 채택하고 그것의 뛰어난 장점은 고품질입니다.
제품 구조

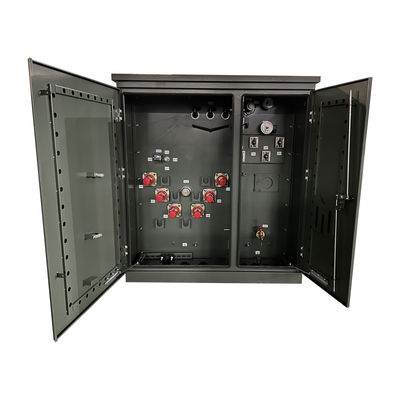

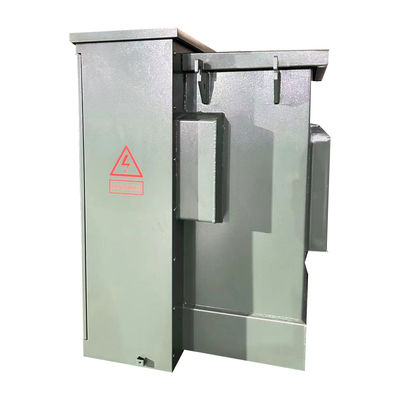

패드 마운트 트랜스포머는 두 가지 레이아웃 구조를 가지고 있습니다. 루프 피드 및 방사선 피드. 당신은 그리드 라인의 필요에 따라 선택할 수 있습니다.아래 그림은 북미 시장에 대한 LVBIAN에서 생산 된 루프 공급 및 방사선 공급 트랜스포머입니다..
표준 특징
• 60 Hz 동작
• 65°C 평균 롤링 상승
• 방사선 및 루프 공급 장치.
• 죽은 및 활력 전면형 HV 단말기.
• HV BIL 45 150 kV (죽은 전선) 200 kV (살아있는 전선).
• LV BIL 30 ~ 60kV
• 저전압 문 3점 잠금
• 고전압 문, 낮은 전압 문이 열린 후에만 열 수 있습니다.
• 딱딱한 철판.
• 트랜스포머 탱크는 커버에서 베이스까지 용접되어 있습니다.
• 영구적 인 이름 표지판
• 1 인치 NPT 파이프 캡 채용 장치.
• ANSI 탱크 마운드 패드
1인치 배수 밸브와 샘플러

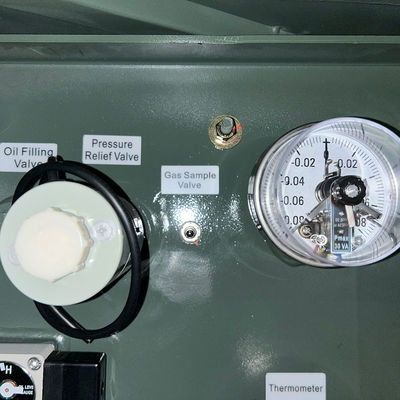

• 자동 압력 완화 밸브 (35 SCFM).
• 펌프 변속기 (2) 전체 용량 펌프의 2.5% 이상 및 이하
• 트랜스포머 탱크 덮개에 10x18 (또는 14x25) 손 구멍 한 개.
• 올리브 녹색 색상 (Munsell 7GY 3.29/1.5).
• 최신 ANSI 표준에 따라 설계, 제조 및 테스트
주요 자료
| 단계 | 3단계 |
| 트랜스포머 피드 타입 | 루프 피드 |
| 용량 | 100KVA |
| 원전 전압 | 34500V |
| 2차 전압 | 120/208Y |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 환경 작동 온도 범위 | -40°C ~ +40°C (-50°F ~ +104°F) |
| 소음 수준 | 55dBA |
| 고도 (Altitude) | 해발 3300ft (1000m) |
| 원자재 | 곡물 지향 철강 |
| 장착 | 패드 장착 |
| 등급 | 2016년 DOE의 효율성 등급을 충족/ 초과 |
| CSA 효율성 등급을 충족/ 초과 | |
| ANSI/IEEE C57에 적합합니다.12.00 | |
| ANSI / IEEE C57 12에 적합합니다.34 | |
| 효율성 % | 98.90% |
| 부하 손실이 없습니다 (와트) | +/- 260W |
| 전체 부하 손실 (와트) 100% | +/- 1,300W |
기술 도면
사양
| 3단계 패드 장착 트랜스포머 | ||||
| 가등식 전력 (KVA) | 고전압 (KV) | 저전압 (V) | 손실 (W) | |
| 무부하 손실 (W) | 부하 손실 (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 190.92KV/ 13.8KV/ 13.2KV/ 또는 다른 |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
|
