| 브랜드 이름: | WINLEY |
| 모델 번호: | S-1000/12.47 |
| MOQ: | 1 단위 |
| 가격: | $5000-$150000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

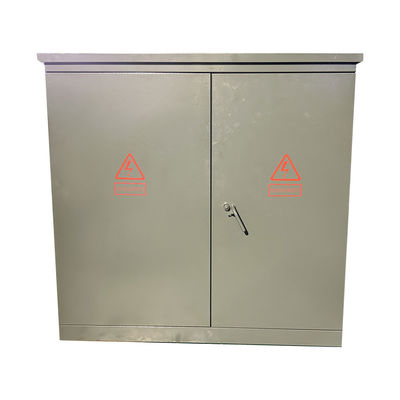

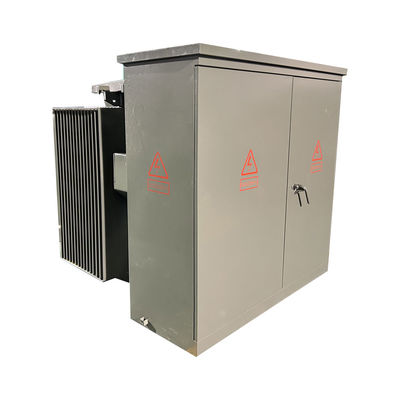

1000kVA 3단계 패드 장착 변압기 단계 하락 12470v 480y/277

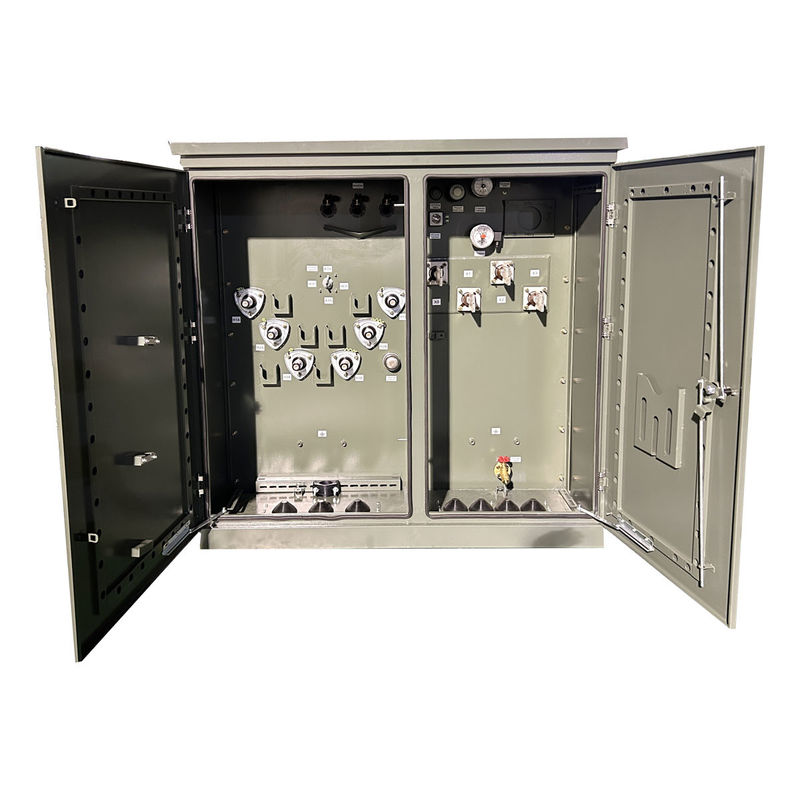

3단계 패드 장착 트랜스포머는 지하 유통 시스템에서 사용하도록 설계되었습니다.밀폐된 고전압 및 저전압 안전 부부는 안전 작동을 보장하고 사고 위험을 줄입니다., 둥지를 장착한 랜스포머는 문과 잠금이 장착된 칸막이에 배치되어 있습니다.일반적으로 야외에 위치합니다..
주요 자료
| 트랜스포머 타입 | 패드 장착, 칸막이형 |
| 운영 | 계단 아래 작업 (계단 위 작업에 승인되지 않습니다) |
| 단계 | 3단계 |
| 용량 | 1 MVA (1000 KVA) |
| 벡터 그룹 | DYN1 |
| 원전 전압 | 12470V |
| 기본 전압 클래스 | 15kV 클래스 |
| 1차 파소르 | 델타 |
| 1차 BIL | 95KV |
| 2차 전압 | 480Y/277 |
| 2차 BIL | 30KV |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 액체 수준 표시기 | 아날로그 다이얼 가이드 |
| 온도 표시기 | 아날로그 다이얼 가이드 |
| 압력/실공 표시기 | 아날로그 다이얼 가이드 |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 환경 작동 온도 범위 | -40°C ~ +40°C (-50°F ~ +104°F) |
| 소음 수준 | 58dBA |
| 고도 (Altitude) | 해발 3300ft (1000m) |
| 원자재 | 곡물 지향 철강 |
| 장막 등급 | NEMA 3R 기상 방지 전선 캐비닛, 밀폐 탱크 |
| 크기* | 73W x 69D x 73H |
| 등급 | 2016년 DOE의 효율성 등급을 충족/ 초과 |
| 효율성 % | 990.20% |
| 부하 손실이 없습니다 (와트) | +/- 1,300W |
| 전체 부하 손실 (와트) 100% | +/- 8,500W |
표준 특징
•60Hz 동작
• 65°C 평균 롤링 상승
• 방사선 및 루프 공급 장치.
• 죽은 및 활력 전면형 HV 단말기.
• HV BIL 45 150 kV (죽은 전선) 200 kV (살아있는 전선).
• LV BIL 30 ~ 60kV
• 저전압 문 3점 잠금
• 고전압 문, 열기 전만 열 수 있다
낮은 전압의 문이 열립니다.
• 딱딱한 철판.
• 트랜스포머 탱크는 커버에서 베이스까지 용접되어 있습니다.
• 영구적 인 이름 표지판
• 1 인치 NPT 파이프 캡 채용 장치.
• ANSI 탱크 마운드 패드
1인치 배수 밸브와 샘플러
• 자동 압력 완화 밸브 (35 SCFM).
• 충전 펌프 위 (2) 2.5%의 펌프 변속기
그리고 명목보다 낮습니다.
• 변압기에 있는 1개의 10×18× (또는 14×25×) 손 구멍
탱크 덮개
• 올리브 녹색 색상 (Munsell 7GY 3.29/1.5).
• 설계, 제조 및 시험
최신 ANSI 표준으로
T에크니컬 도면
사양
| 3단계 패드 장착 트랜스포머에 대한 기술 데이터 | |||||||
| 가산용량 | 손실 ((w) | 차원 (mm) | 무게 (kg) | ||||
| 무부하 손실 (W) | 부하 손실 | W | D | H | 기름 무게 (L) | 전체 무게 (kg) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
|
