| 브랜드 이름: | WINLEY |
| 모델 번호: | S-5000/35 |
| MOQ: | 1 단위 |
| 가격: | $5000-$150000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

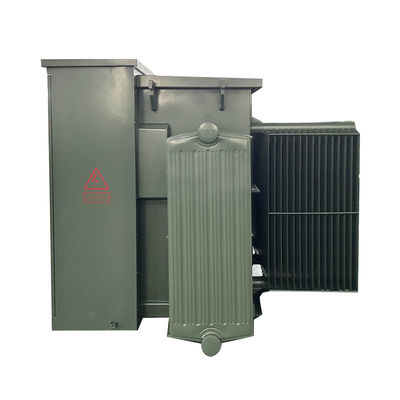

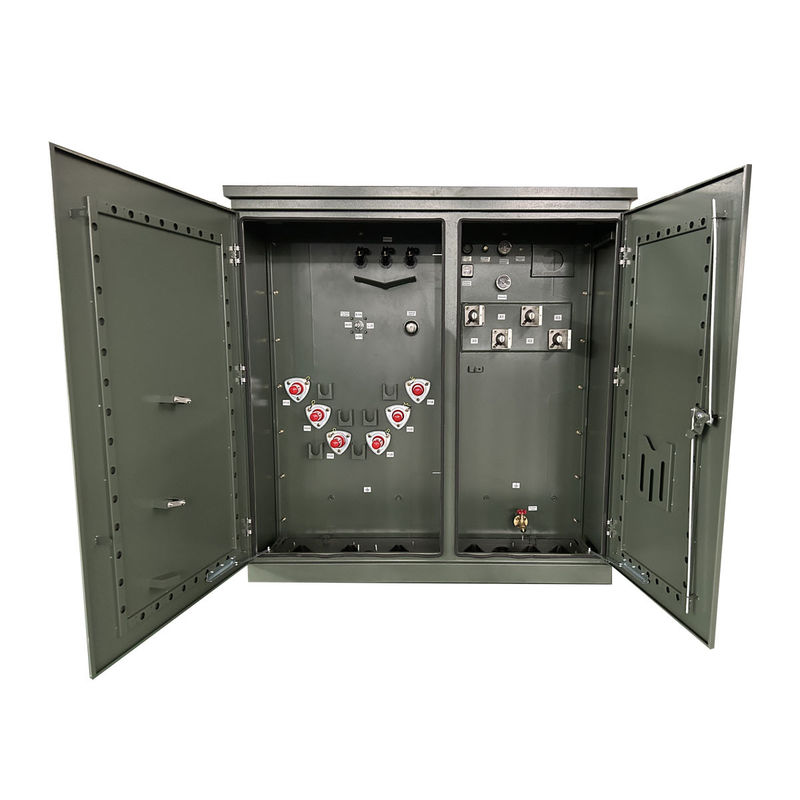

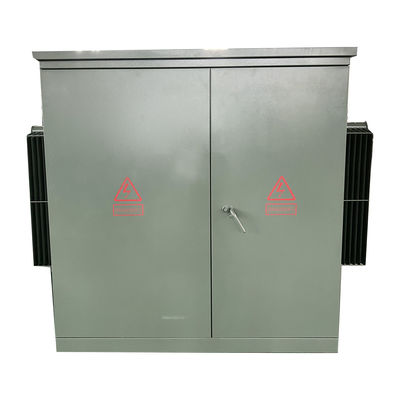

3단계 패드 장착 변압기 크기 3000Kva 스텝 다운 12000V ~ 630Y / 364
요약
3단계 패드 장착 트랜스포머는 트랜스포머의 코어와 와일링이 같은 오일 탱크에 있는 트랜스포머의 고전압 측면에 로드 스위치와 피지스를 몰아넣습니다.첨단 구조의 장점이 있습니다., 신뢰할 수 있는 성능, 에너지 절약 및 소비 감소, 유연한 사용, 강력한 적응력 및 경제적 이점.
주요 자료
| 트랜스포머 타입 | 패드 장착, 칸막이형 |
| 단계 | 3단계 |
| 용량 | 3 MVA (3000 KVA) |
| 벡터 그룹 | DYN1 |
| 원전 전압 | 12000V |
| 1차 파소르 | 델타 |
| 2차 전압 | 630Y/364 땅으로 닦은 와이 |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 임페던스 | 50.0-7.5% 전형적, 목표 5.75% |
| 효율성 표준 (들) | DOE 2016 표준, CSA 표준 ANSI / IEEE 표준을 충족 |
| K-팩터 등급 (하모닉 완화) | K-1 (표준) |
| 액체 (유) 용량* | 330 갤런 |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 환경 작동 온도 범위 | -40°C ~ +40°C (-50°F ~ +104°F) |
| 소음 수준 | 63dBA |
| 고도 (Altitude) | 해발 3300ft (1000m) |
| 원자재 | 곡물 지향 철강 |
| 탱크 재료 | 코팅 스틸 |
| 장막 등급 | NEMA 3R 기상 방지 전선 캐비닛, 밀폐 탱크 |
| 크기* | 90W x 80D x 83-H |
| 마른 무게 (유가 포함) * | 5810파운드 |
구조
기술 도면
사양
| 3단계 패드 장착 트랜스포머 | ||||
| 가등식 전력 (KVA) | 고전압 (KV) | 저전압 (V) | 손실 (W) | |
| 무부하 손실 (W) | 부하 손실 (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 190.92KV/ 13.8KV/ 13.2KV/ 또는 다른 |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 |
||
적용
패드 마운트 또는 패드 마운트 트랜스포머 (padmount or pad-mounted transformer) 는 콘크리트 패드에 장착된 잠겨있는 철화 캐비닛에 지상 설치 된 전기 전력 분배 트랜스포머이다.모든 전원 연결 포인트가 안정적으로 땅에 금속 가구에 둘러싸여 있기 때문에, 패드마운트 트랜스포머는 울타리 장비를 위한 공간이 없는 곳에 설치될 수 있습니다.
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
|
