| 브랜드 이름: | WINLEY |
| 모델 번호: | S-2000/25 |
| MOQ: | 1 단위 |
| 가격: | $5000-$150000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

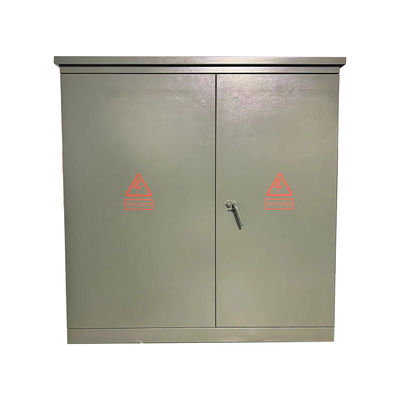

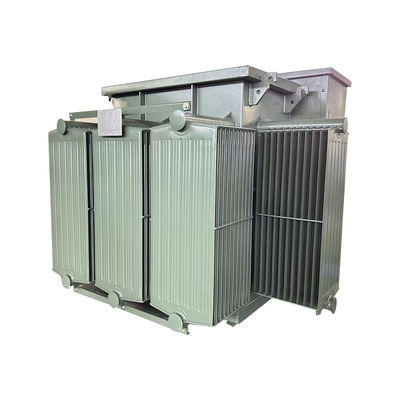

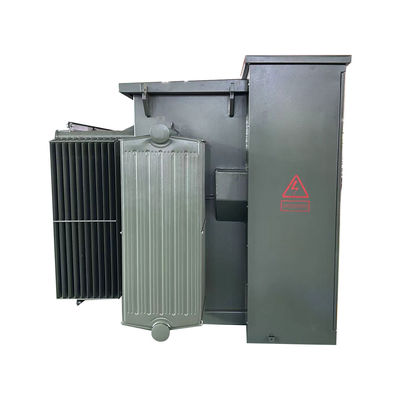

3단계 패드 장착 변압기 ANSI/IEEE 표준 2000kva 24940y/14400v 480y/277
요약
3단계 패드 트랜스포머는 트랜스포머, 스위치장치, 퓨즈, 탭 교환기, 저전압 전력 분배 장치 및 기타 대응 보조 장비의 조합입니다.첨단 구조의 장점이 있습니다., 안정적인 성능, 에너지 절약 및 소비 감소
윈리 전기 3단계 패드 장착 변압기 생산에 전문. 우리의 제품은 ANSI, IEEE, DOE, CSA 및 기타 표준을 준수합니다. 등급 전력은 일반적으로 75kVA에서 5500kVA입니다,전압은 34까지 도달할 수 있습니다..5 kV. 우리의 제품은 대량으로 북미 및 다른 곳으로 수출됩니다. 우리는 디자인, 생산 및 판매 후 서비스에서 풍부한 경험을 가지고 있습니다.

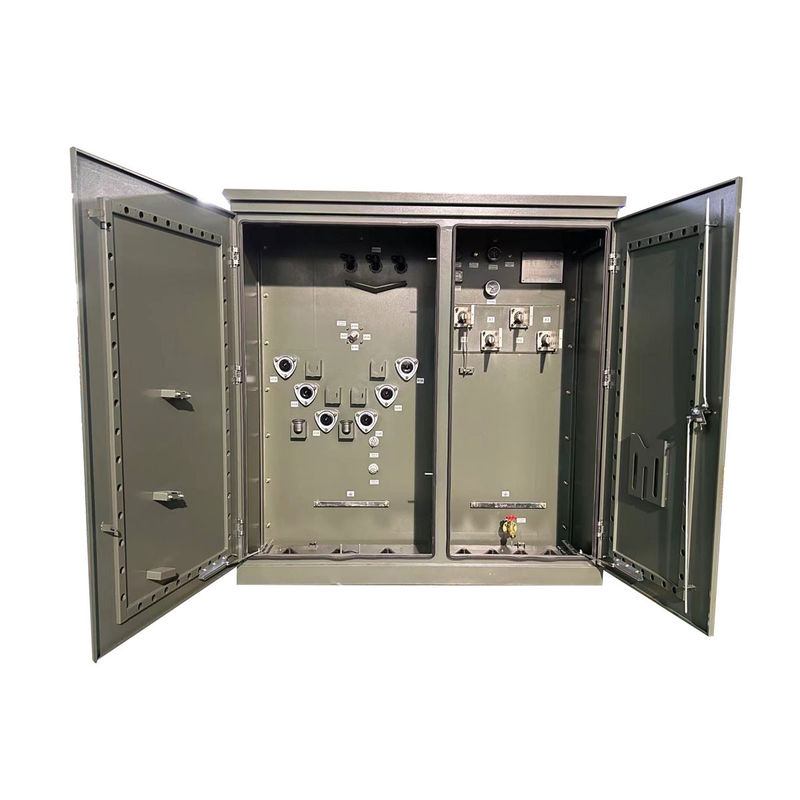

구조
주요 자료
| 단계 | 3단계 |
| 용량 | 2 MVA (2000 KVA) |
| 벡터 그룹 | YYN0 |
| 원전 전압 | 24940Y/14400 |
| 2차 전압 | 480Y/277 |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | KNAN - FR-3 액체, 자기 냉각 |
| 임페던스 (유형적) | 50.0~7.5% 전형적인 |
| K-팩터 등급 (하모닉 완화) | K-1 (표준) |
| 단열 액체 | FR-3 액체 |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 소음 수준 | 61dBA |
| 고도 등급 | 해발 3300ft (1000m) |
| 원자재 | 곡물 지향 철강 |
| 탱크 재료 | 코팅 스틸 |
| 크기 | 72'W x 87'D x 73'H |
| 무게 | 12500파운드 |
| 효율성 % | 99.40% |
사양
| 등급 전력 (KVA) |
고전압 (KV) |
저전압 (V) |
무부하 손실 (W) |
부하 손실 (W) |
높이 (mm) |
깊이 (mm) |
너비 (mm) |
무게 (kg) |
무게 (파운드) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247그러디/7200 4160GrdY/2400 또는 다른 |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
기술 도면
정상 사용 환경 조건
고도: 1000m 이상
실내 온도: +40°C 이상, -25°C 이하, 하루 평균 온도 차이는 35°C 이상, 연평균 온도 차이는 20°C 이상
바람 속도는 35m/s를 초과하지 않습니다.
설치 현장에서 폭발 위험, 화학적 부식 및 강한 진동이 없습니다.
냉각 방법: 자연 공기 냉각 (AN)
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
|
