| 브랜드 이름: | WINLEY |
| 모델 번호: | S-2500/25 |
| MOQ: | 1 단위 |
| 가격: | $5000-$150000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

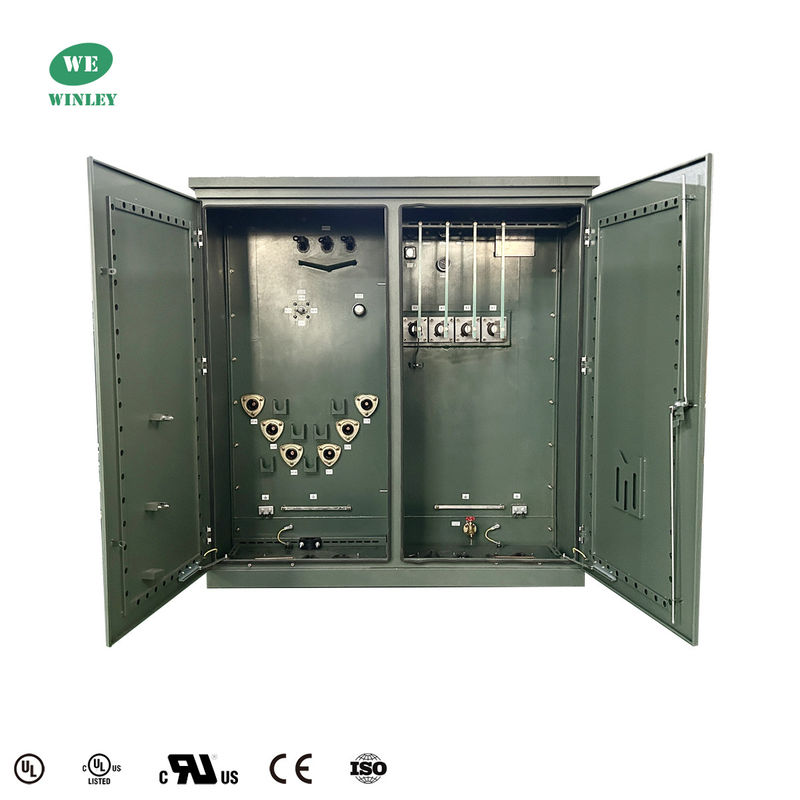

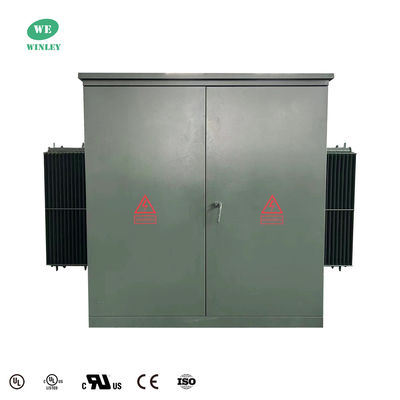

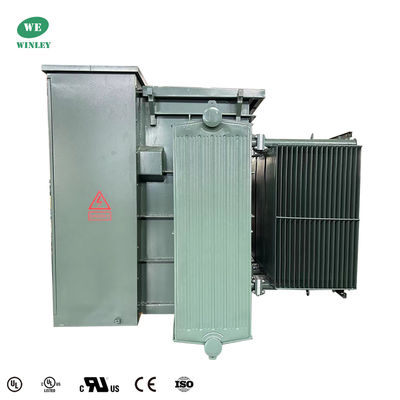

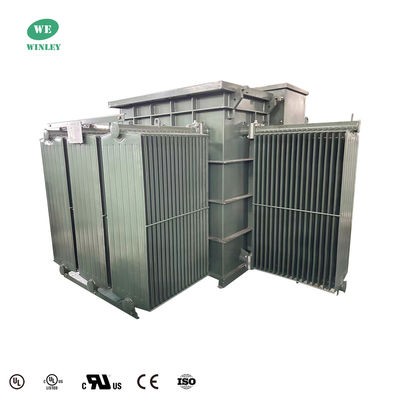

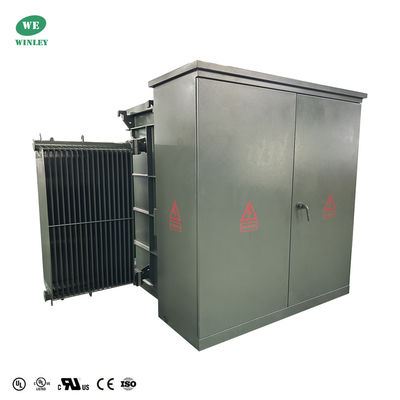

2500kva 3단계 패드 장착 트랜스포머 ANSI IEEE 표준 전기 전력 12.47kv ~ 4160V
윈리 전기 3단계 패드 장착 변압기 생산에 전문. 우리의 제품은 ANSI, IEEE, DOE, CSA 및 기타 표준을 준수합니다. 등급 전력은 일반적으로 75kVA에서 5500kVA입니다,전압은 34까지 도달할 수 있습니다..5 kV. 우리의 제품은 대량으로 북미 및 다른 곳으로 수출됩니다. 우리는 디자인, 생산 및 판매 후 서비스에서 풍부한 경험을 가지고 있습니다.
주요 자료
| 트랜스포머 타입 | 패드 장착, 칸막이형 |
| 단계 | 3단계 |
| 용량 | 2.5 MVA (2500 KVA) |
| 벡터 그룹 | YnD1 |
| 원전 전압 | 12470GrdY/7200 |
| 2차 전압 | 4160V |
| 2차 파소르 | 델타 |
| 2차 BIL | 60KV |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 임페던스 (유형적) | 50.75% |
| 효율성 표준 (들) | DOE 2016 표준, ANSI/IEEE 표준을 충족합니다. |
| K-팩터 등급 (하모닉 완화) | K-1 (표준) |
| 단열 액체 | 생분해성 천연 식물성 기름 에스테르 단열 액체 - 비PCB 액체 |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 소음 수준 | 60dBA |
| 크기* | 75'W x 73'D x 73'H |
| 마른 무게 (유가 포함) * | 4,217 파운드 |
| 전체 무게 (액으로 채워진) * | 9800파운드 |
| 효율성 % | 99.30% |
기술 도면
표준 특징
• 60 Hz 동작
• 65°C 평균 롤링 상승
• 방사선 및 루프 공급 장치.
• 죽은 및 활력 전면형 HV 단말기.
• HV BIL 45 150 kV (죽은 전선) 200 kV (살아있는 전선).
• LV BIL 30 ~ 60kV
• 저전압 문 3점 잠금
• 고전압 문, 낮은 전압 문이 열린 후에만 열 수 있습니다.
• 딱딱한 철판.
• 트랜스포머 탱크는 커버에서 베이스까지 용접되어 있습니다.
• 영구적 인 이름 표지판
• 1 인치 NPT 파이프 캡 채용 장치.
• ANSI 탱크 마운드 패드
1인치 배수 밸브와 샘플러
• 자동 압력 완화 밸브 (35 SCFM).
• 펌프 변속기 (2) 전체 용량 펌프의 2.5% 이상 및 적정 이하
• 트랜스포머 탱크 덮개에 10x18 (또는 14x25) 손 구멍 한 개.
• 올리브 녹색 색상 (Munsell 7GY 3.29/1.5).
• 최신 ANSI 표준에 따라 설계, 제조 및 테스트
선택용 액세서리
사양
| 제품 사양 | ||||||||
| 등급 전력 (KVA) |
고전압 (KV) |
저전압 (V) |
무부하 손실 (W) |
부하 손실 (W) |
높이 (mm) |
깊이 (mm) |
너비 (mm) |
무게 (kg) |
| 75 | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247그러디/7200 4160GrdY/2400 또는 다른 |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 |
| 150 | 280 | 2200 | 1530 | 980 | 1510 | 989 | ||
| 300 | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | ||
| 500 | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | ||
| 750 | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | ||
| 1000 | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | ||
| 1500 | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | ||
| 2000 | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | ||
| 2500 | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | ||
| 3000 | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | ||
| 3735 | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | ||
제품 사진
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
|
