| 브랜드 이름: | WINLEY |
| 모델 번호: | SCB10-500/11 |
| MOQ: | 1 단위 |
| 가격: | $5000-$10000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

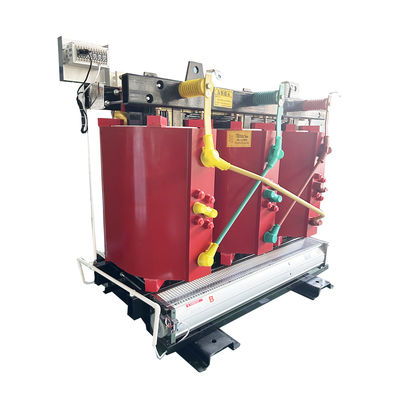

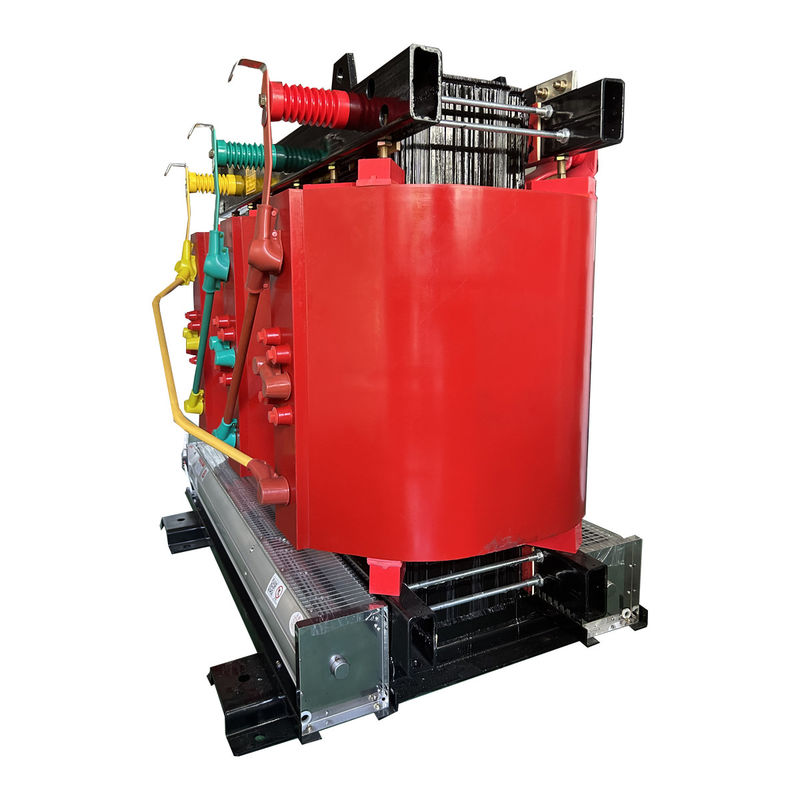

SCB11 시리즈 500kva 3단계 주사 코일 樹脂 변압기 분배 11000v ~ 433v
WINLEY ELECTRIC의 3단계 에포시 樹脂 건조형 트랜스포머는 IEC726, GB/T10228-1997 표준에 따라 10KV/20KV/35KV,그리고 낮은 손실의 특성을 가지고 있습니다, 콤팩트 구조, 낮은 소음, 습도 저항성, 높은 기계적 강도, 불 retardant, 강한 과부하 용량.
제품 구조
주요 자료
| 등급 전력 - AN | kVA | 500 |
| 1차 롤링 | V | 11000 |
| 2차 윙 1 - 무부하 | V | 433 |
| 1차 탭링 | % | +/-2 × 2.5% |
| 주요 연결 | 델타 | |
| 벡터 그룹 | Dyn11 | |
| 부분 방출 값 | pC | <5 |
| 1차/중등 단열 클래스 | F/F | |
| 설치용으로 설계되었습니다. | IP | 22 |
| 1차/중차 롤링 소재 | 알/알 |
성능 특성

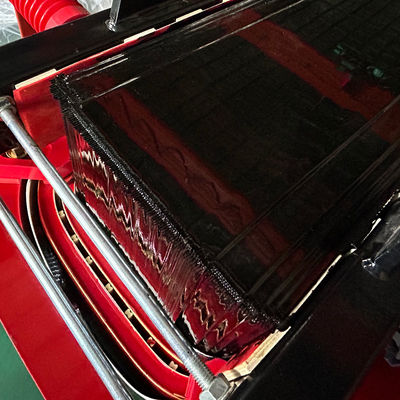

1) 철핵은 고품질의 실리콘 스틸 엽으로 만들어집니다. 표면은 변압기의 낮은 손실과 경화 저항을 보장하기 위해 경화 방지 및 좋은 열 방출로 코팅됩니다.
2) 고전압 롤링은 스트립 선도자 (알루미늄 또는 구리) 와 이중 계층 단열을 가진 디스크 아래로 연속적으로 떨어집니다. 롤링은 에포시 樹脂로 진공 하에 주사됩니다.
3) 저전압 롤링은 알루미늄 또는 구리 포일로 만들어지며 에포시 樹脂로 미리 포화 된 절연 포일로 롤링됩니다. 코일은 매우 콤팩트한 롤링을 형성하기 위해 오븐에서 완화됩니다.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5) 진공 주사 방에서, 樹脂은 고강성 FRP체 구조를 형성하기 위해 곰팡이에 투여됩니다.

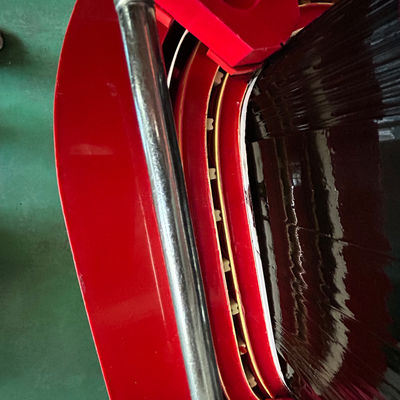

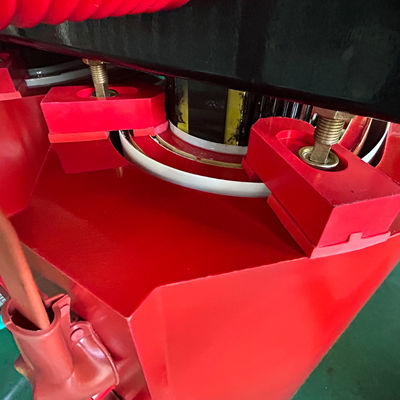

그림
사양
| 명목 용량 | 고전압 | 낮은 | 연결 기호 | 무부하 손실 | 부하 중 손실 | 부하 전류가 없습니다. | 무게 | 단회로 독립성 |
| (KVA) | (KV) | 전압 | (W) | (W) | (%) | (kg) | (%) | |
| (KV) | ||||||||
| 10 | 6 | 0.4 | Dyn11 | 0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 6.3 | 젠장 | 0.215 | 0.75 | 3.2 | 260 | ||
| 50 | 10 | 0.305 | 1.055 | 2.8 | 315 | |||
| 80 | 10.5 | 0.415 | 1.46 | 2.6 | 470 | |||
| 100 | 11 | 0.45 | 1.665 | 2.4 | 520 | |||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
|
