| 브랜드 이름: | WINLEY |
| 모델 번호: | 디-167/34.5 |
| MOQ: | 1 단위 |
| 가격: | $1000-$10000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

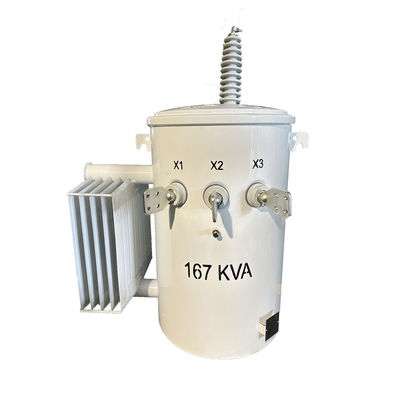

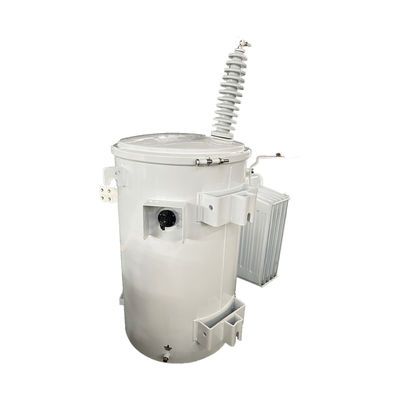

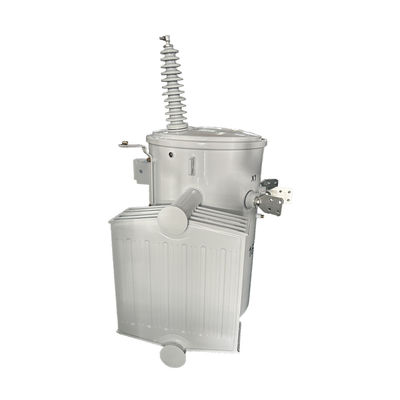

전력 전구 변압기 167kva 단일 단계 전구 장착 분배 변압기 34500V ~ 240v
트랜스포머는 실린더 밀폐 구조입니다. 각 하나는 토착 장치, 갈고리, ANSI 표준에 부합하는 지원 럭과 커버에 하나 또는 두 고전압 부시로 고정됩니다.저전압 부시 탱크의 벽과 눈 볼트터미널을 연결합니다. 터프 교환기는 전원을 끄고 나면 명령에 따라 조정되어야합니다.
특징
* 화재 안전성 또는 전기 품질 미네랄 오일을 높이기 위해 FR3 액체의 옵션
* ANSI, NEMA 및 DOE 에너지 효율을 포함한 산업 표준을 충족하거나 초과합니다.
* 낮은 측면 전압 급증에 더 큰 저항을 위해 EPRI가 권장 한 얽힌 코어 유형 설계로 제작되었습니다.
* 폴리머 저전압 부싱은 5-50 kVA에서 표준입니다.
* 높은 신뢰성 및 낮은 필드 실패율을 위해 설계 된 코어 및 코일: 곡물 지향 전기 또는 아모프 스틸에서 제공됩니다.
* 고전압 부시 설계는 가스켓 보호 및 밀폐를 향상시킵니다
*Rural Utilities Service (RUS) 사양에 맞게 구성할 수 있습니다.
주요 자료
| 단계 | 단일 단계 |
| 용량 | 167KVA |
| 원전 전압 | 34500GrdY/19920 |
| 기본 전압 클래스 | 35kV 클래스 |
| 1차 파소르 | 땅바닥에 뿌린 와이 |
| 1차 BIL | 200kV |
| 2차 전압 | 120/240V (L-N-L) |
| 2차 전압 클래스 | 1.2kV급 |
| 2차 파소르 | 듀얼 와일딩 싱글 파스 |
| 2차 BIL | 30KV |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | ONAN: 자기 냉각 |
| 탭 변경 | 5-포지션 탭 변경 장치와 외부 작동 핸들 |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 환경 작동 온도 범위 | -40°C ~ +40°C (-50°F ~ +104°F) |
| 소음 수준 | 55dBA |
제품 도면
사양
| 10kva-333kva 일단계 오일 잠수 트랜스포머 | ||||||
| 가등식 Cap acity (kVA) | 높은 | 저전압 (v) | 연결 기호 | 표준 | 단회로 임피던스 (%) | 효율성 |
| 전압 (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10.8~8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
부속품
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
|
