| 브랜드 이름: | WINLEY |
| 모델 번호: | S-2500/132 |
| MOQ: | 1 단위 |
| 가격: | $5000-$150000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

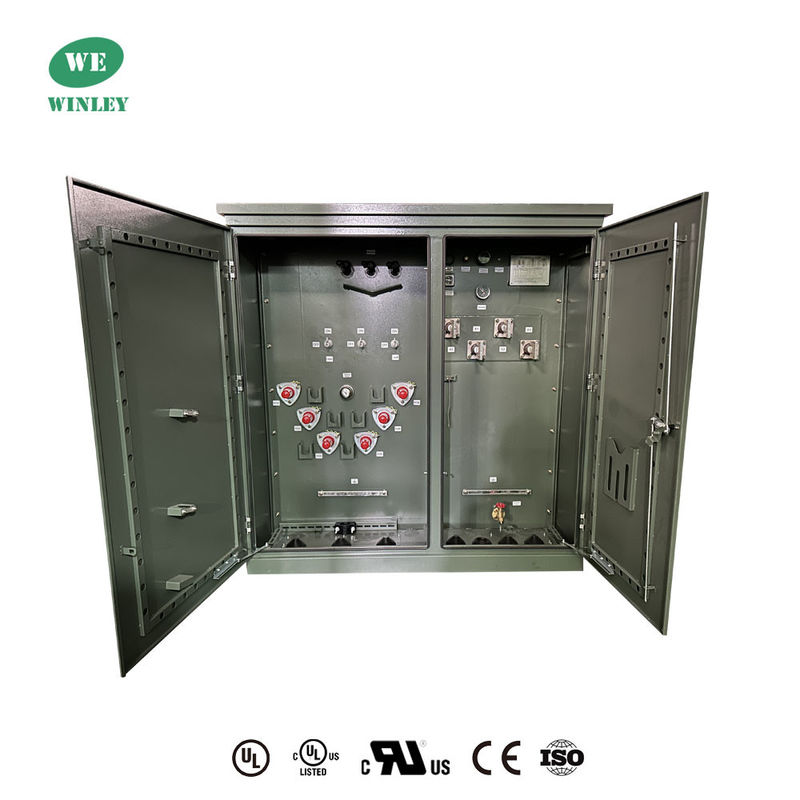

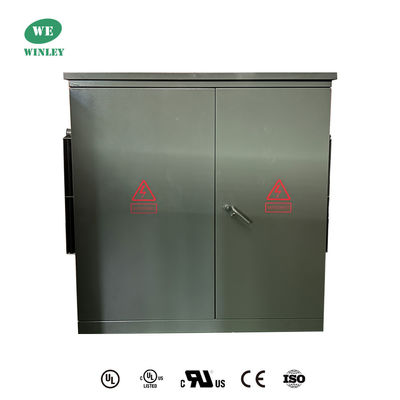

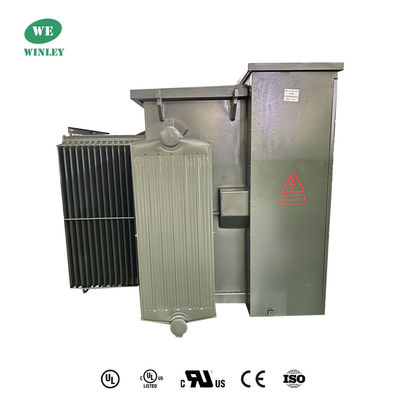

3단계 패드 장착 분배 트랜스포머 2500 Kva 13200v ~ 480y/277 야외용
윈리 전기 3단계 패드 장착 변압기 생산에 전문. 우리의 제품은 UL / CUL 인증을 획득 ANSI, IEEE, DOE, CSA 및 기타 표준을 준수합니다.등급 전력은 보통 75kVA에서 5500kVA입니다., 그리고 전압은 34.5kV에 도달 할 수 있습니다. 우리의 제품은 북미와 다른 장소로 대량으로 수출됩니다. 우리는 디자인, 생산, 판매 후 서비스에서 풍부한 경험을 가지고 있습니다.
주요 자료
| 트랜스포머 타입 | 패드 장착 |
| 단계 | 3단계 |
| 용량 | 2.5 MVA (2500 KVA) |
| 벡터 그룹 | DYN1 |
| 원전 전압 | 13200V |
| 2차 전압 | 480Y/277 |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 탭 변경 | 5-포지션 탭 변경 |
| 임페던스 | 50.0-7.5% 전형적인, |
| 효율성 표준 (들) | DOE 2016 표준, CSA 표준 ANSI / IEEE 표준을 충족 |
| K-팩터 등급 (하모닉 완화) | K-1 (표준) |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 소음 수준 | 58dBA |
| 고도 (Altitude) | 해발 3300ft (1000m) |
| 원자재 | 곡물 지향 철강 |
| 크기* | 75W x 75D x 73H |
| 전체 무게 (액으로 채워진) * | 11,534파운드 |
| 효율성 % | 99.40% |
| 부하 손실이 없습니다 (와트) | +/- 2,680W |
| 전체 부하 손실 (와트) 100% | +/- 15,400W |
설명
1패드마운트 트랜스포머는 일반적으로 잠금 된 금속에 장착 된 지상 설치 유틸리티 유통 트랜스포머입니다.
작은 콘크리트 기판 위에 있는
2전형적 인 장치는 기름 또는 그와 유사한 곳에 잠겨있는 패드 장착 변압기의 코어 / 스필 집합을 보관하기위한 탱크와 배선을 포함한다.
3. 트랜스포머의 고전압 부시와 저전압 부시 등을 장착하기 위한 고전압 및 저전압 배선 부서를 가진 캐비닛
우리의 패드 장착 변압기는 CSA,ANSI C 등 산업 표준에 따라 설계되고 테스트됩니다.57,DOE, 및 IEEE는 적용됩니다.
구조
사양
| 3단계 패드 장착 트랜스포머 | ||||
| 가등식 전력 (KVA) | 고전압 (KV) | 저전압 (V) | 손실 (W) | |
| 무부하 손실 (W) | 부하 손실 (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 190.92KV/ 13.8KV/ 13.2KV/ 또는 다른 |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
기술 도면
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
|
