| 브랜드 이름: | WINLEY |
| 모델 번호: | 디-167/34.5 |
| MOQ: | 1 단위 |
| 가격: | $1000-$10000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

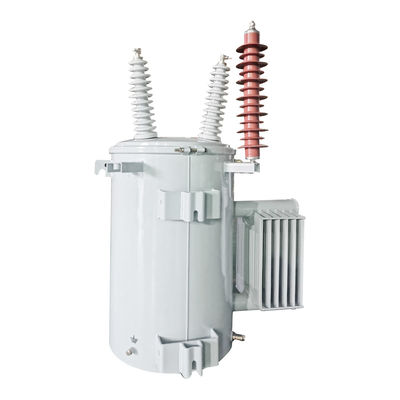

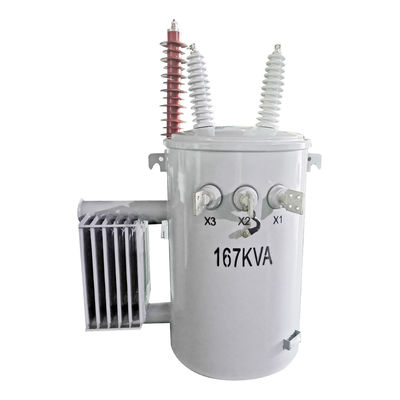

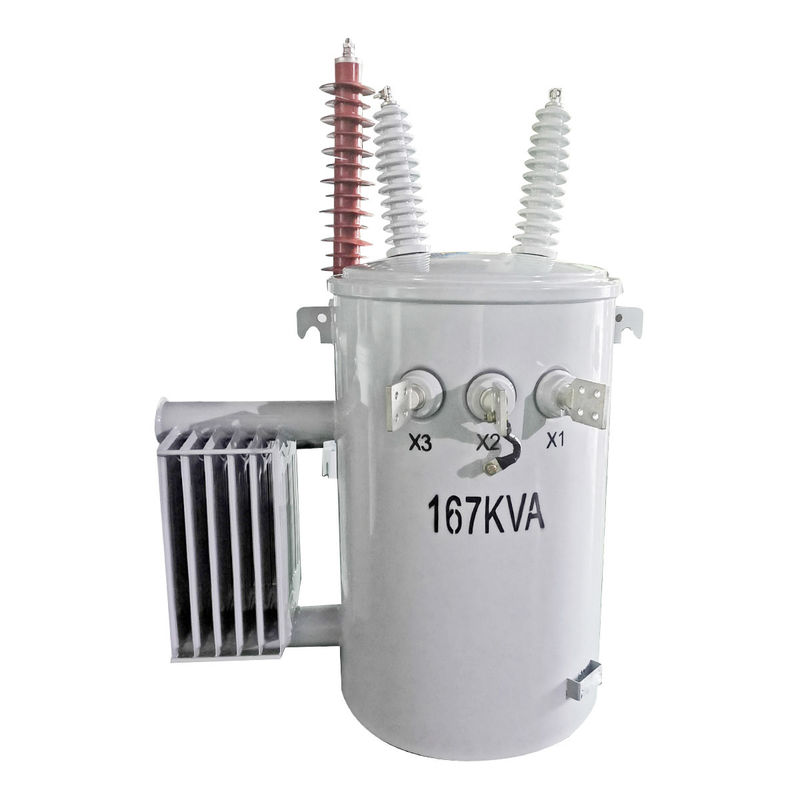

167Kva 단일 단계 스톨 장착 변압기 기름 침몰 34500GrdY/19920
일단계 오일 잠긴 트랜스포머
용량: 10kva-500kva
타입:협약형/CSP형
고전압: 2400V ~ 34500 GrdY/19920V
구조적 특징
1탱크 뚜?? 은 고전압의 폼 껍질이 있으며 알루미늄 또는 구리 케이블을 수용 할 수있는 링 단말기가 있습니다.
2탱크 덮개의 원형 꿰매기 구조는 균일한 스트레스 분포와 신뢰할 수있는 밀폐를 보장합니다.
3탱크 벽에 있는 링 볼트는 저전압 부싱과 터미널 역할을 하며, 틴으로 덮여 있습니다.
4이 제품은 압력 완화 밸브와 함께 제공됩니다.
5ANSI 표준에 따르면, 변압기의 위쪽과 아래쪽의 서스펜션 갈고리가 적합합니다.
6탱크의 지상 터미널은 링 볼트 지상 터미널입니다.
주요 자료
| 단일 단계 포로 장착 트랜스포머 | |||
| - 아니 | 항목 | UNIT | 스펙 |
| 1 | 종류 | ~ | 스틸에 장착된 |
| 2 | 명목 용량 | kVA | 167 |
| 3 | 단계 번호 | ~ | 싱글 |
| 4 | 원전 전압 | V | 34500GrdY/19920 |
| 5 | 1차 부시 | ~ | (2) 포슬라인 부시 |
| 6 | 2차 전압 | V | 139/277 |
| 7 | 2차 터미널 | ~ | (3) 4홀 스파델 |
| 10 | 극성 유형 | ~ | 소수함 |
| 11 | 벡터 그룹 | ~ | 2 |
| 12 | 터킹 타입 | ~ | 오프 서킷 탭 |
| 13 | 터킹 범위 | % | ±2*25 |
| 14 | 냉각 방법 | ~ | ONAN |
| 15 | 명목 주파수 | Hz | 60 |
| 16 | 단열계급 | ~ | A |
| 17 | 온도 상승 | K | 65 |
| 18 | 부하를 제외한 손실 | W | 455 |
| 19 | 부하 손실 (85°C) | W | 1833 |
| 20 | 임페던스 | % | 10.0~4.5% |
| 21 | 롤링 소재 | ~ | 구리 |
| 22 | 원자재 | ~ | 실리콘 스틸 |
| 23 | 단열 액체 | ~ | 광유 |
| 24 | 탱크 재료 | ~ | 코팅 스틸 (ANSI 70 회색 페인트) |
| 25 | 차원 | mm | 1050*900*1400 |
| 26 | 무게 | 1kg | 700 |
| 27 | 서비스 상태 | ~ | 야외 |
| 28 | 해수면 | m | ≤1000 |
| 29 | 표준 | ~ | ANSI C57.12.20 |
사양
| 10kva-500kva 일단계 오일 잠수 트랜스포머 | ||||||
| 가등식 Cap acity (kVA) | 높은 | 저전압 (v) | 연결 기호 | 표준 | 단회로 임피던스 (%) | 효율성 |
| 전압 (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10.8~8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
부속품
단일 단계 스톨 장착 트랜스포머 시험
단일 단계 스톨 장착 트랜스포머가 배달되기 전에, 우리는 품질을 확인하고 안전을 보장하는 고객에게 도움이되는 일련의 테스트를 준비 할 것입니다.일반적으로 우리는 비율 테스트를 포함하는 루틴 테스트를 수행합니다, 윙링 저항 테스트, 부하 손실 및 부하 전류 테스트, 적용 전압 및 인덕션 전압 테스트, 누출 테스트 및 기타.우리는 테스트 문서에 전문 엔지니어의 서명과 함께이 모든 테스트 결과를 지정하여 테스트 보고서를 전송합니다일상 테스트 외에도 저항 테스트, 온도 상승 테스트, 사운드 레벨 테스트와 같은 다른 선택 테스트가 있습니다.
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
|
