| 브랜드 이름: | WINLEY |
| 모델 번호: | SCB10-1600/22 |
| MOQ: | 1 단위 |
| 가격: | $5000-$100000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |
1600KVA 3단계 건조형 주사전환자 제조업체 22000V ~ 430KV
주름 건조형 트랜스포머 시리즈는 소음도 낮고 손실도 낮고 부분 방출도 낮게 특징인 트랜스포머 종류입니다. 이 제품 시리즈는 합리적인 구조를 갖추고 있습니다.고품질의 재료과학적인 설계, 엄격한 수공업, 첨단 테스트 방법
3D 도면
드라이 트랜스포머 특징
1)폭발성, 비폭발성, 오염성, 그리고 독성 기체도 없습니다.
2)높은 수분 저항성, 습도가 100%의 혹독한 환경에서 수분 제거 절차가 필요없이 안전하게 작동 할 수 있습니다.
3)단축에 대한 강한 저항력, 강한 과부하 용량, AF 중에 110% 등급 부하와 150% 등급 부하에서 작동 할 수 있습니다.
4)아름다운 외관, 작은 크기, 낮은 설치 비용
5)성능과 매개 변수는 GB, IEC 또는 산업 표준을 충족하거나 초과합니다.
제품 구조
주요 자료

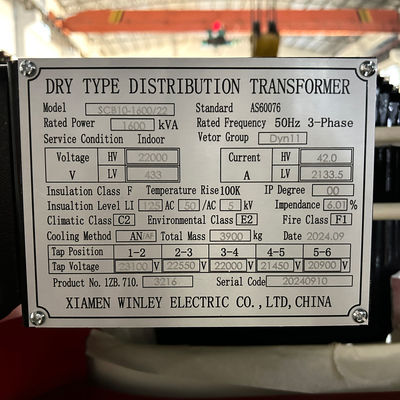

| 트랜스포머 사양 데이터 | ||||
| - 아니 | 세부 사항 | 단위 | 사양 | 언급 |
| 1 | 종류 | ~ | 주름, 건조형 | |
| 2 | 명목 용량 | kVA | 1600 | |
| 3 | 단계 번호 | ~ | 3 | |
| 4 | 정형 입력 전압 | V | 22000 | 델타 |
| 5 | 가명 출력 전압 | V | 433 | Wye-N |
| 6 | 터킹 타입 | ~ | 오프 서킷 | |
| 7 | 터킹 범위 | % | ±2*2.5% | |
| 8 | 냉각 방법 | ~ | AN/AF | |
| 9 | 명목 주파수 | Hz | 50 | |
| 10 | 벡터 그룹 | ~ | Dyn11 | |
| 11 | 단열계급 | ~ | F (155°C) | |
| 12 | 온도 상승 | K | 100 | |
| 13 | 부하를 제외한 손실 | W | 2250 | 10% 허용량 |
| 14 | 부하 손실 (120°C) | W | 13600 | |
| 16 | 전압 전류 | % | 0.85 | |
| 15 | 임페던스 | % | 6 | |
| 17 | 롤링 소재 | ~ | 알루미늄 | |
| 18 | 원자재 | ~ | 실리콘 스틸 | |
| 19 | 서비스 상태 | ~ | 실내 | |
| 20 | 해수면 | M | ≤1000 | |
| 21 | 온도 보호 장치 | ~ | 온도 조절기 및 냉각 팬 | |
| 22 | 실내 온도 | °C | -5에서 +40까지 | |
사양
| 제품 사양 | ||||||||
| 명목 용량 (KVA) |
고전압 (KV) |
저전압 (KV) |
연결 기호 | 무부하 손실 (W) |
부하 중 손실 (W) |
부하 전류가 없습니다. (%) |
차원 L*W*H (mm) |
무게 (kg) |
| 100 | 6KV 6.3KV 10KV 10.5KV 11KV |
0.4KV | Dyn11 젠장 |
540 | 1990 | 2.4 | 1600*1300*2200 | 520 |
| 315 | 970 | 4080 | 1.8 | 1800*1350*2200 | 1085 | |||
| 500 | 1350 | 5790 | 1.8 | 2000*1400*2200 | 1520 | |||
| 630 | 1530 | 6840 | 1.6 | 2000*1400*2200 | 1820 | |||
| 1000 | 2070 | 9780 | 1.4 | 2450*1450*2200 | 2550 | |||
| 1250 | 2380 | 11500 | 1.4 | 2300*1500*2200 | 2900 | |||
| 1600 | 2790 | 13800 | 1.4 | 2400*1550*2200 | 3490 | |||
| 2000 | 3240 | 16300 | 1.2 | 2600*1600*2200 | 4220 | |||
| 2500 | 3870 | 19300 | 1.2 | 2600*1600*2200 | 4955 | |||

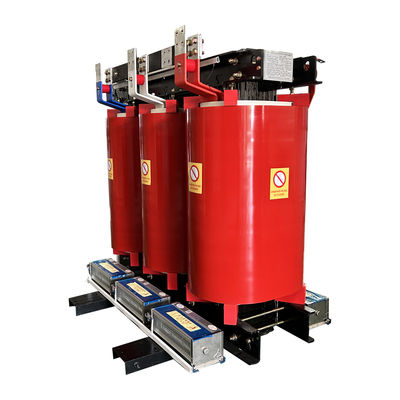

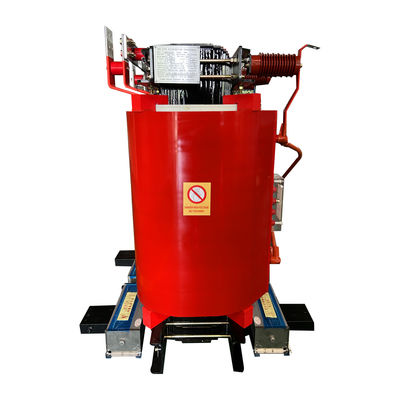

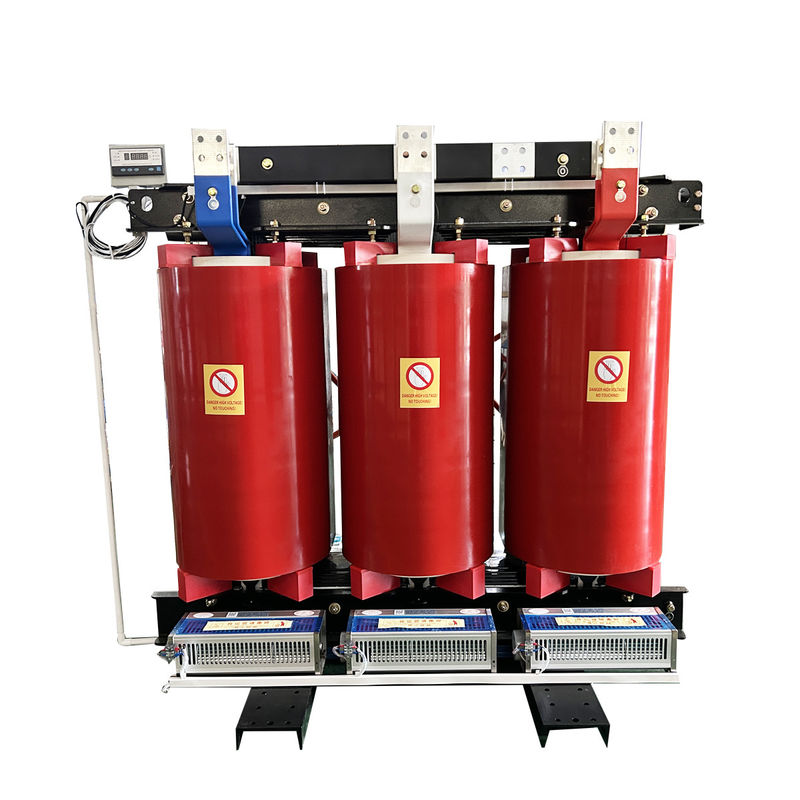

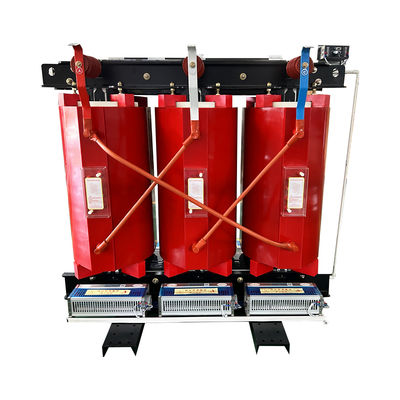

제품 사진
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 점검합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고, 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
